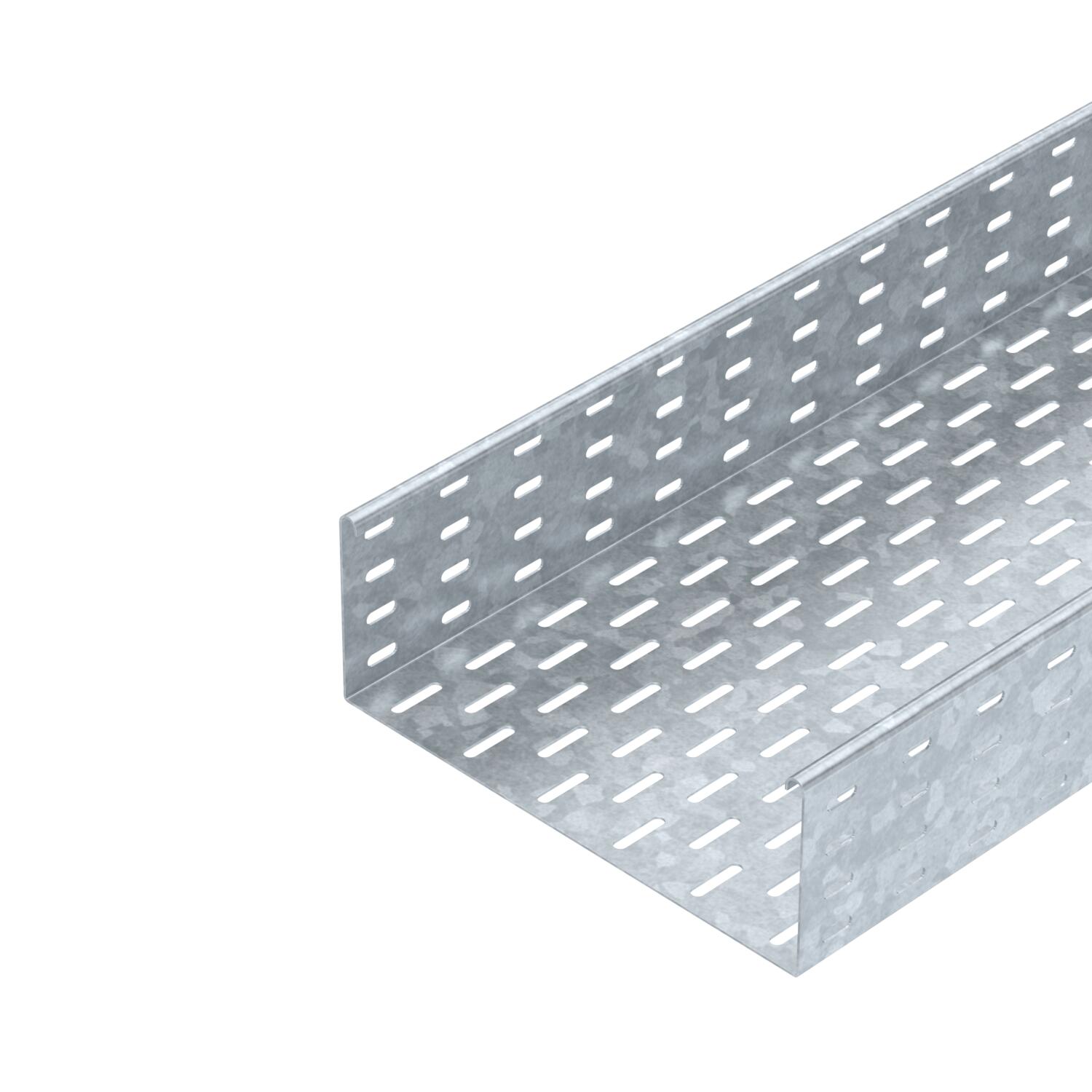

Kaablirenn SKS 110 FT

Artikli nr. 6061656 | EAN 4012196062652

3000 mm
1,5 mm
ei
Teras
Kuumtsingitud kastmismeetodil
Toote kirjeldus
Toote kirjeldus
SKS 110 = raske kaablirennisüsteem küljekõrgusega 110 mm.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • UKCA declaration of conformity
Tehnilised andmed

Tehnilised andmed

CO₂ jalajälg (GWP) hällist väravani 14,179 kg CO₂e / 1 Meeter
kaablikandursüsteemi liitmiku tüüp kruvitud
Kaanega ei
Kasulik ristlõige 32800 mm²
Kasulik ristlõige 328 cm²
Koormuskatsetüüp standardi IEC 61537 kohaselt II tüüp
Kõrgus 110 mm
Kõrgus 4 in
Külje perforatsioon jah
Laius 300 mm
Laius 12 in
Maß W 300 mm
Materjal Teras
Mõõde 110x300x3000
Mõõt B 300 mm
Mõõtmed 110 x 300
NATO aukude muster ei
Paigaldusperforeering põhjas jah
Pika sildega teostus ei
Pikkus 3000 mm
Pikkus 10 ft
Pinnakate Kuumtsingitud kastmismeetodil
Pleki paksus 1,5 mm
Pleki paksus 0,06 in
Roostevaba teras, peitsitud ei
Toimetagamine ei
Tugedevaheline kaugus 1,5 m 3 kN/m
Tugedevaheline kaugus 2,0 m 2,4 kN/m
Tugedevaheline kaugus 2,5 m 1,76 kN/m
Tugedevaheline kaugus 3,0 m 1,2 kN/m
Tugedevaheline kaugus 3,5 m 0,84 kN/m
Tugedevaheline kaugus 4,0m 0,8 kN/m
Ühenduse teostus ilma jätkuelemendita
Värv zinc

Tehnilised andmed

Kaablirenni (tüüp SKS 110) koormusdiagramm

Kaablirenni (tüüp SKS 110) koormusdiagramm
  • Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
  • Tugilaius m Tugilaius m
  • Tala läbipaine mm lubatava kN/m juures Tala läbipaine mm lubatava kN/m juures
  • Koormusskeem katsetamisel Koormusskeem katsetamisel
  • Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm) Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
  • Tala läbipaindekõver sõltuvalt tugede vahekaugusest Tala läbipaindekõver sõltuvalt tugede vahekaugusest
Kõik tüübid

Kõik tüübid

Tüüp Pikkus Laius Pleki paksus Toimetagamine Materjal Pinnakate Artikli nr. Kogus kl. VKE
SKS 110 FT 3000 mm 100 mm 1,5 mm ei Teras Kuumtsingitud kastmismeetodil 6061605
3 m
SKS 120 FT 3000 mm 200 mm 1,5 mm ei Teras Kuumtsingitud kastmismeetodil 6061621
3 m
SKS 130 FT 3000 mm 300 mm 1,5 mm ei Teras Kuumtsingitud kastmismeetodil 6061656
3 m
SKS 140 FT 3000 mm 400 mm 1,5 mm ei Teras Kuumtsingitud kastmismeetodil 6061672
3 m
SKS 150 FT 3000 mm 500 mm 1,5 mm ei Teras Kuumtsingitud kastmismeetodil 6061702
3 m
SKS 155 FT 3000 mm 550 mm 1,5 mm ei Teras Kuumtsingitud kastmismeetodil 6061729
3 m
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Jätk- ja nurkühendus 110 FT Jätk- ja nurkühendus 110 FT RLVL 110 FT 6067913
10 Tükki
Ühendusplaat DD Ühendusplaat DD SSLB 300 DD 7070318
20 Tükki
Kaas pöördriiviga FT Kaas pöördriiviga FT DRL 300 FT 6051383
3 m
45° -poogen 110 FT 45° -poogen 110 FT RB 45 130 FT 6036334
1 Tükki
90° -poogen 110 FT 90° -poogen 110 FT RB 90 130 FT 6036836
1 Tükki
Reguleeritava nurgaga poogen 110 FT Reguleeritava nurgaga poogen 110 FT RB W 130 FT 6037326
1 Tükki
Hargnemisühendus 110 FT Hargnemisühendus 110 FT RAA 130 FT 6042257
1 Tükki
T-hargmik 110 FT T-hargmik 110 FT RT 130 FT 6038326
1 Tükki
Risthargmik 110 FT Risthargmik 110 FT RK 130 FT 7027455
1 Tükki
Kaas pöördriiviga DD Kaas pöördriiviga DD DRL 300 DD 6052712
3 m
Eraldusriiul 110 DD Eraldusriiul 110 DD TSG 110 DD 6062335
3 m
