Kaablirenn SKS 60 A2 3000 | 400 | 1,5 | jah | Roostevaba teras 1.4301 | hele, järeltöödeldud
morepic-1 morepic-2 video-1

Kaablirenn SKS 60 A2

Artikli nr. 6056742 | EAN 4012196120734

3000 mm
1,5 mm
jah
Roostevaba teras 1.4301
hele, järeltöödeldud
Toote kirjeldus
Toote kirjeldus
SKS 60 = raske kaablirennisüsteem küljekõrgusega 60 mm.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • UKCA declaration of conformity
Tehnilised andmed

Tehnilised andmed

CO₂ jalajälg (GWP) hällist väravani 31,6375 kg CO₂e / 1 Meeter
kaablikandursüsteemi liitmiku tüüp kruvitud
Kaanega ei
Kasulik ristlõige 238 cm²
Kasulik ristlõige 23800 mm²
Koormuskatsetüüp standardi IEC 61537 kohaselt II tüüp
Kõrgus 60 mm
Kõrgus 2 in
Külje perforatsioon jah
Laius 16 in
Laius 400 mm
Maß W 400 mm
Materjal Roostevaba teras 1.4301
Mõõde 60x400x3000
Mõõt B 400 mm
NATO aukude muster ei
Paigaldusperforeering põhjas jah
Pika sildega teostus ei
Pikkus 10 ft
Pikkus 3000 mm
Pinnakate hele, järeltöödeldud
Pleki paksus 1,5 mm
Pleki paksus 0,06 in
Roostevaba teras, peitsitud ei
Toimetagamine jah
Tugedevaheline kaugus 1,5 m 2,65 kN/m
Tugedevaheline kaugus 2,0 m 1,8 kN/m
Tugedevaheline kaugus 2,5 m 1,15 kN/m
Tugedevaheline kaugus 3,0 m 0,5 kN/m
Ühenduse teostus ilma jätkuelemendita
Värv roostevaba teras

Tehnilised andmed

Kaablirenni (tüüp SKS 60) koormusdiagramm

Kaablirenni (tüüp SKS 60) koormusdiagramm
  • Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
  • Tugilaius m Tugilaius m
  • Tala läbipaine mm lubatava kN/m juures Tala läbipaine mm lubatava kN/m juures
  • Koormusskeem katsetamisel Koormusskeem katsetamisel
  • Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm) Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
  • Tala läbipaindekõver sõltuvalt tugede vahekaugusest Tala läbipaindekõver sõltuvalt tugede vahekaugusest
Kõik tüübid

Kõik tüübid

Tüüp Pikkus Laius Pleki paksus Toimetagamine Materjal Pinnakate Artikli nr. Kogus kl. VKE
SKS 610 A2 3000 mm 100 mm 1,5 mm jah Roostevaba teras 1.4301 hele, järeltöödeldud 6056735
3 m
SKS 620 A2 3000 mm 200 mm 1,5 mm jah Roostevaba teras 1.4301 hele, järeltöödeldud 6056737
3 m
SKS 630 A2 3000 mm 300 mm 1,5 mm jah Roostevaba teras 1.4301 hele, järeltöödeldud 6056739
3 m
SKS 640 A2 3000 mm 400 mm 1,5 mm jah Roostevaba teras 1.4301 hele, järeltöödeldud 6056742
3 m
SKS 650 A2 3000 mm 500 mm 1,5 mm jah Roostevaba teras 1.4301 hele, järeltöödeldud 6056744
3 m
SKS 660 A2 3000 mm 600 mm 1,5 mm jah Roostevaba teras 1.4301 hele, järeltöödeldud 6056746
3 m
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Jätk A2 Jätk A2 RLVK 60 A2 6067654
10 Tükki

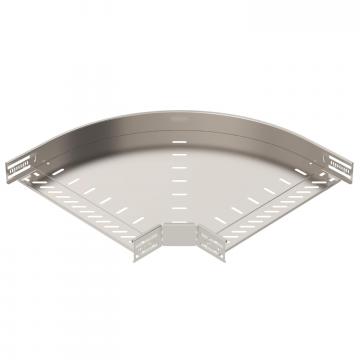

90° -poogen 60 A2 90° -poogen 60 A2 RB 90 640 A2 6036628
1 Tükki
Reguleeritava nurgaga poogen 60 A2 Reguleeritava nurgaga poogen 60 A2 RB W 640 A2 6037158
1 Tükki
Hargnemisühendus 60 A2 Hargnemisühendus 60 A2 RAA 640 A2 6042319
1 Tükki
T-hargmik 60/400 A2 T-hargmik 60/400 A2 RT 640 A2 6038166
1 Tükki
Risthargmik 60/400 A2 Risthargmik 60/400 A2 RK 640 A2 7027507
1 Tükki
Kaas pöördriiviga A2 Kaas pöördriiviga A2 DRL 400 A2 6052932
3 m
Eraldusriiul 60 A2 Eraldusriiul 60 A2 TSG 60 A2 6062084
3 m
