- Toote kirjeldus
-
Toote kirjeldus

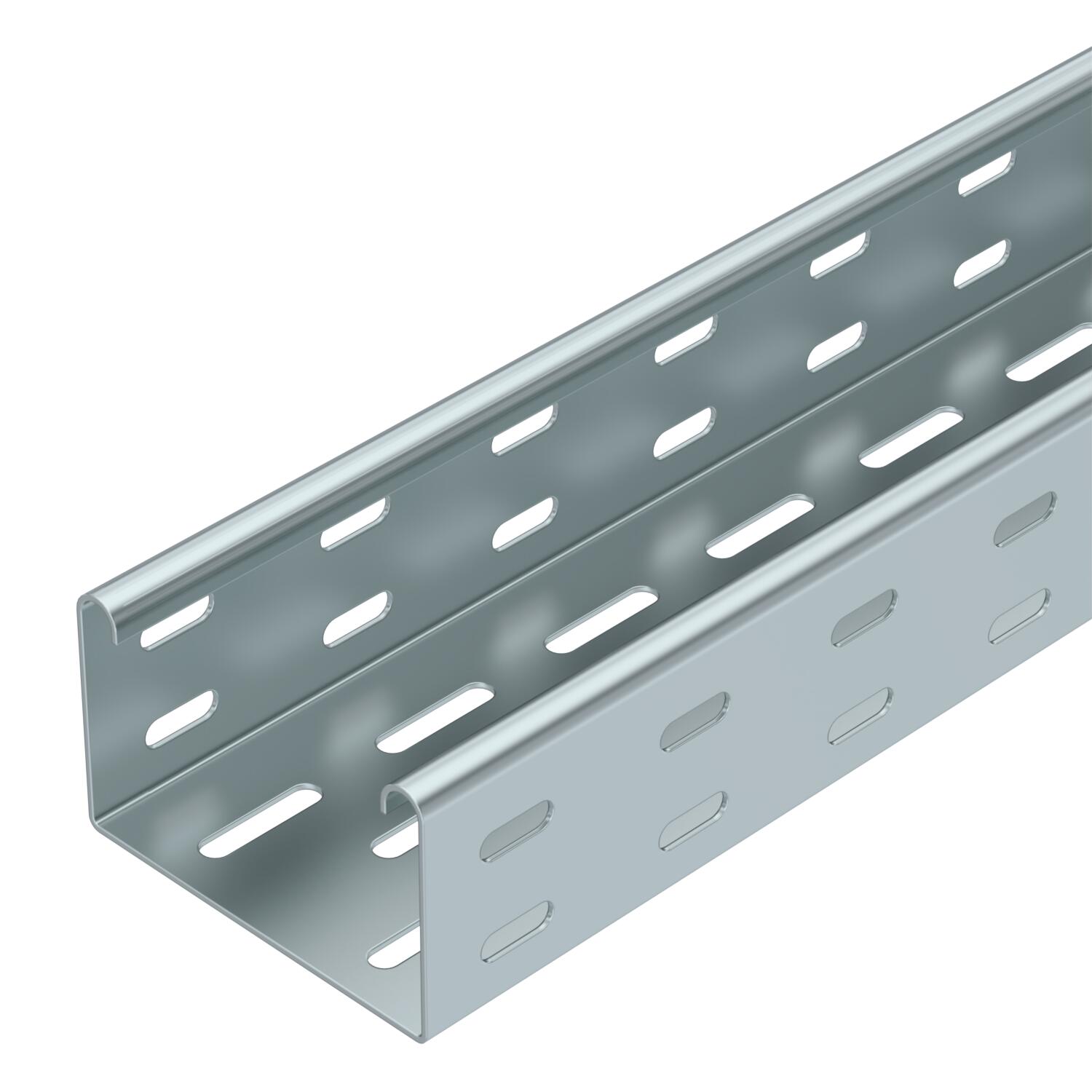

SKS 60 = tugeva konstruktsiooniga kaablirennisüsteem küljekõrgusega 60 mm.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.
- Tehnilised andmed
-
Tehnilised andmed
kaablikandursüsteemi liitmiku tüüp kruvitud Kaanega ei Kasulik ristlõige 58 cm² Kasulik ristlõige 5800 mm² Koormuskatsetüüp standardi IEC 61537 kohaselt II tüüp Külje perforatsioon jah Materjal Teras Mõõde 60x100x3000 Mõõtmed 60 x 100 NATO aukude muster ei Paigaldusperforeering põhjas jah Pika sildega teostus ei Pinnakate kuumtsingitud lintmeetodil Pleki paksus 0,06 in Pleki paksus 1,5 mm Põhjaperforatsioon 7x32 Roostevaba teras, peitsitud ei Tarneseadmed Jätkuühendus RLVL 60 Toimetagamine jah Tuletõkestus Funktsiooni tagamise normkandekonstruktsioon Ühenduse teostus ilma jätkuelemendita Mõõtmed
Kõrgus 2 in Kõrgus 60 mm Laius 6 in Laius 100 mm Mõõt B 100 mm Pikkus 3000 mm Pikkus 10 ft Koormused
Tugedevaheline kaugus 1,5 m 2,65 kN/m Tugedevaheline kaugus 2,0 m 1,8 kN/m Tugedevaheline kaugus 2,5 m 1,15 kN/m Tugedevaheline kaugus 3,0 m 0,5 kN/m Tehnilised andmed
Kaablirenni (tüüp SKS 60) koormusdiagramm
- Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
- Tugilaius m
- Tala läbipaine mm lubatava kN/m juures
- Koormusskeem katsetamisel
- Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
- Tala läbipaindekõver sõltuvalt tugede vahekaugusest
- Kõik tüübid
-
Kõik tüübid
- Allalaadimised
-
Tooteleht SKS 610 FS / 6056105 , 0.34MB , pdfKataloog Kabeltragsysteme , 45.23MB , pdfVastavusdeklaratsioon SKS 610 FS / 6056105 , 0.15MB , pdfUK-vastavusdeklaratsioonid SKS 610 FS / 6056105 , 0.14MB , pdfREACH Vastavusdeklaratsioon SKS 610 FS / 6056105 , 0.12MB , pdfRoHS Vastavusdeklaratsioon SKS 610 FS / 6056105 , 0.12MB , pdfMärgiste kasutamise luba UL-sertifikaat, kaablirennid MKS, MKSU, DKS, SKS, SKSU , 0.24MB , pdfVastupidavuse aruanne Jätkusuutlikkuse aruanne, kaablikandesüsteem , 2.00MB , pdf
