Kaablirenn SKS 60 FS

Artikli nr. 6056407 | EAN 4012196060375

3000 mm
1,5 mm
Teras
kuumtsingitud lintmeetodil
Toote kirjeldus
Toote kirjeldus
SKS 60 = tugeva konstruktsiooniga kaablirennisüsteem küljekõrgusega 60 mm.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • UKCA declaration of conformity
Tehnilised andmed

Tehnilised andmed

CO₂ jalajälg (GWP) hällist väravani 15,076 kg CO₂e / 1 Meeter
kaablikandursüsteemi liitmiku tüüp kruvitud
Kaanega ei
Kasulik ristlõige 238 cm²
Kasulik ristlõige 23800 mm²
Koormuskatsetüüp standardi IEC 61537 kohaselt II tüüp
Kõrgus 60 mm
Kõrgus 2 in
Külje perforatsioon jah
Laius 16 in
Laius 400 mm
Maß W 400 mm
Materjal Teras

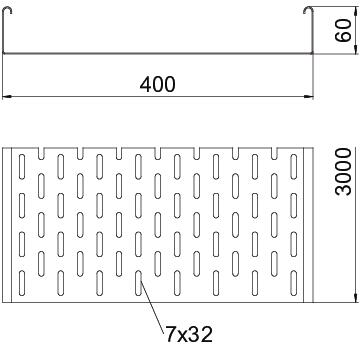

Mõõde 60x400x3000
Mõõt B 400 mm
Mõõtmed 60 x 400
NATO aukude muster ei
Paigaldusperforeering põhjas jah
Pika sildega teostus ei
Pikkus 10 ft
Pikkus 3000 mm
Pinnakate kuumtsingitud lintmeetodil
Pleki paksus 0,06 in
Pleki paksus 1,5 mm
Põhjaperforatsioon 7x32
Roostevaba teras, peitsitud ei
Tarneseadmed Jätkuühendus RLVL 60
Toimetagamine ei
Tugedevaheline kaugus 1,5 m 2,65 kN/m
Tugedevaheline kaugus 2,0 m 1,8 kN/m
Tugedevaheline kaugus 2,5 m 1,15 kN/m
Tugedevaheline kaugus 3,0 m 0,5 kN/m
Ühenduse teostus kaasa arvatud jätkuelement
Värv zinc

Tehnilised andmed

Kaablirenni (tüüp SKS 60) koormusdiagramm

Kaablirenni (tüüp SKS 60) koormusdiagramm
  • Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
  • Tugilaius m Tugilaius m
  • Tala läbipaine mm lubatava kN/m juures Tala läbipaine mm lubatava kN/m juures
  • Koormusskeem katsetamisel Koormusskeem katsetamisel
  • Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm) Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
  • Tala läbipaindekõver sõltuvalt tugede vahekaugusest Tala läbipaindekõver sõltuvalt tugede vahekaugusest
Kõik tüübid

Kõik tüübid

Tüüp Pikkus Laius Pleki paksus Toimetagamine Materjal Pinnakate Artikli nr. Kogus kl. VKE
SKS 610 FS 3000 mm 100 mm 1,5 mm jah Teras kuumtsingitud lintmeetodil 6056105
3 m
SKS 620 FS 3000 mm 200 mm 1,5 mm jah Teras kuumtsingitud lintmeetodil 6056202
3 m
SKS 630 FS 3000 mm 300 mm 1,5 mm jah Teras kuumtsingitud lintmeetodil 6056296
3 m
SKS 640 FS 3000 mm 400 mm 1,5 mm ei Teras kuumtsingitud lintmeetodil 6056407
3 m
SKS 650 FS 3000 mm 500 mm 1,5 mm ei Teras kuumtsingitud lintmeetodil 6056504
3 m
SKS 660 FS 3000 mm 600 mm 1,5 mm ei Teras kuumtsingitud lintmeetodil 6056601
3 m
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Jätk FS Jätk FS RLVK 60 FS 6067093
10 Tükki
Ühendusplaat FS Ühendusplaat FS SSLB 400 FS 7070221
20 Tükki
45° -poogen 60 FS 45° -poogen 60 FS RB 45 640 FS 6036108
1 Tükki
90° -poogen 60 FS 90° -poogen 60 FS RB 90 640 FS 6036568
1 Tükki
Reguleeritava nurgaga poogen 60 FS Reguleeritava nurgaga poogen 60 FS RB W 640 FS 6037108
1 Tükki
Hargnemisühendus 60 FS Hargnemisühendus 60 FS RAA 640 FS 6042119
1 Tükki
T-hargmik 60 FS T-hargmik 60 FS RT 640 FS 6038108
1 Tükki
Risthargmik 60 FS Risthargmik 60 FS RK 640 FS 7027317
1 Tükki
Kaas pöördriiviga FS Kaas pöördriiviga FS DRL 400 FS 6052401
3 m
Eraldusriiul 60  FS Eraldusriiul 60 FS TSG 60 FS 6062068
3 m
90°-poogen 60 FS 90°-poogen 60 FS RB 90 640 FS 7001290
1 Tükki
Allalaadimised

Laadi alla

EÜ vastavusdeklaratsioon SKS 640 FS / 6056407 , 0.15MB , pdf
Laadi alla

SKS 640 FS / 6056407
Laadi alla
