Kaablirenn SKS 60 FT

Artikli nr. 6056652 | EAN 4012196390076

3000 mm
1,5 mm
Teras
Kuumtsingitud kastmismeetodil
Toote kirjeldus
Toote kirjeldus
SKS 60 = raske kaablirennisüsteem küljekõrgusega 60 mm.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • Toime tagamise klass E30
  • Toimetagamisklass E60ja
  • Toime tagamise klass E90
Tehnilised andmed

Tehnilised andmed

CO₂ jalajälg (GWP) hällist väravani 8,9786 kg CO₂e / 1 Meeter
kaablikandursüsteemi liitmiku tüüp kruvitud
Kaanega ei
Kasulik ristlõige 118 cm²
Kasulik ristlõige 11800 mm²
Koormuskatsetüüp standardi IEC 61537 kohaselt II tüüp
Kõrgus 60 mm
Kõrgus 2 in
Külje perforatsioon jah
Laius 200 mm
Laius 8 in
Maß W 200 mm
Materjal Teras

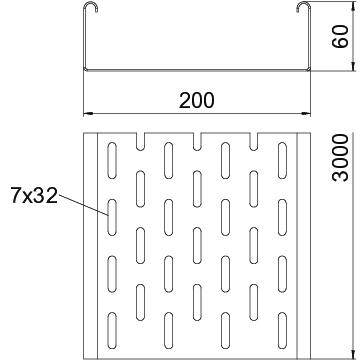

Mõõde 60x200x3000
Mõõt B 200 mm
Mõõtmed 60 x 200
NATO aukude muster ei
Paigaldusperforeering põhjas jah
Pika sildega teostus ei
Pikkus 10 ft
Pikkus 3000 mm
Pinnakate Kuumtsingitud kastmismeetodil
Pleki paksus 0,06 in
Pleki paksus 1,5 mm
Roostevaba teras, peitsitud ei
Toimetagamine jah
Tugedevaheline kaugus 1,5 m 2,65 kN/m
Tugedevaheline kaugus 2,0 m 1,8 kN/m
Tugedevaheline kaugus 2,5 m 1,15 kN/m
Tugedevaheline kaugus 3,0 m 0,5 kN/m
Tuletõkestus Funktsiooni tagamise normkandekonstruktsioon
Ühenduse teostus ilma jätkuelemendita
Värv tsink

Tehnilised andmed

Kaablirenni (tüüp SKS 60) koormusdiagramm

Kaablirenni (tüüp SKS 60) koormusdiagramm
  • Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
  • Tugilaius m Tugilaius m
  • Tala läbipaine mm lubatava kN/m juures Tala läbipaine mm lubatava kN/m juures
  • Koormusskeem katsetamisel Koormusskeem katsetamisel
  • Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm) Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
  • Tala läbipaindekõver sõltuvalt tugede vahekaugusest Tala läbipaindekõver sõltuvalt tugede vahekaugusest
Kõik tüübid

Kõik tüübid

Tüüp Pikkus Laius Pleki paksus Toimetagamine Materjal Pinnakate Artikli nr. Kogus kl. VKE
SKS 610 FT 3000 mm 100 mm 1,5 mm jah Teras Kuumtsingitud kastmismeetodil 6056636
3 m
SKS 620 FT 3000 mm 200 mm 1,5 mm jah Teras Kuumtsingitud kastmismeetodil 6056652
3 m
SKS 630 FT 3000 mm 300 mm 1,5 mm jah Teras Kuumtsingitud kastmismeetodil 6056679
3 m
SKS 640 FT 3000 mm 400 mm 1,5 mm ei Teras Kuumtsingitud kastmismeetodil 6056695
3 m
SKS 650 FT 3000 mm 500 mm 1,5 mm ei Teras Kuumtsingitud kastmismeetodil 6056717
3 m
SKS 660 FT 3000 mm 600 mm 1,5 mm ei Teras Kuumtsingitud kastmismeetodil 6056733
3 m
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Jätk FT Jätk FT RLVK 60 FT 6067603
10 Tükki
Ühendusplaat DD Ühendusplaat DD SSLB 200 DD 7070314
20 Tükki
Kaas pöördriiviga FT Kaas pöördriiviga FT DRL 200 FT 6051367
3 m
45° -poogen 60 FT 45° -poogen 60 FT RB 45 620 FT 6036134
1 Tükki
90° -poogen 60 FT 90° -poogen 60 FT RB 90 620 FT 6036594
1 Tükki
Reguleeritava nurgaga poogen 60 FT Reguleeritava nurgaga poogen 60 FT RB W 620 FT 6037124
1 Tükki
Hargnemisühendus 60 FT Hargnemisühendus 60 FT RAA 620 FT 6042215
1 Tükki
T-hargmik 60 FT T-hargmik 60 FT RT 620 FT 6038134
1 Tükki
Risthargmik 60 FT Risthargmik 60 FT RK 620 FT 7027413
1 Tükki
Kaas pöördriiviga DD Kaas pöördriiviga DD DRL 200 DD 6052709
3 m
Eraldusriiul 60 DD Eraldusriiul 60 DD TSG 60 DD 6062327
3 m
90°-poogen 60 FT 90°-poogen 60 FT RB 90 620 FT 7125220
1 Tükki
