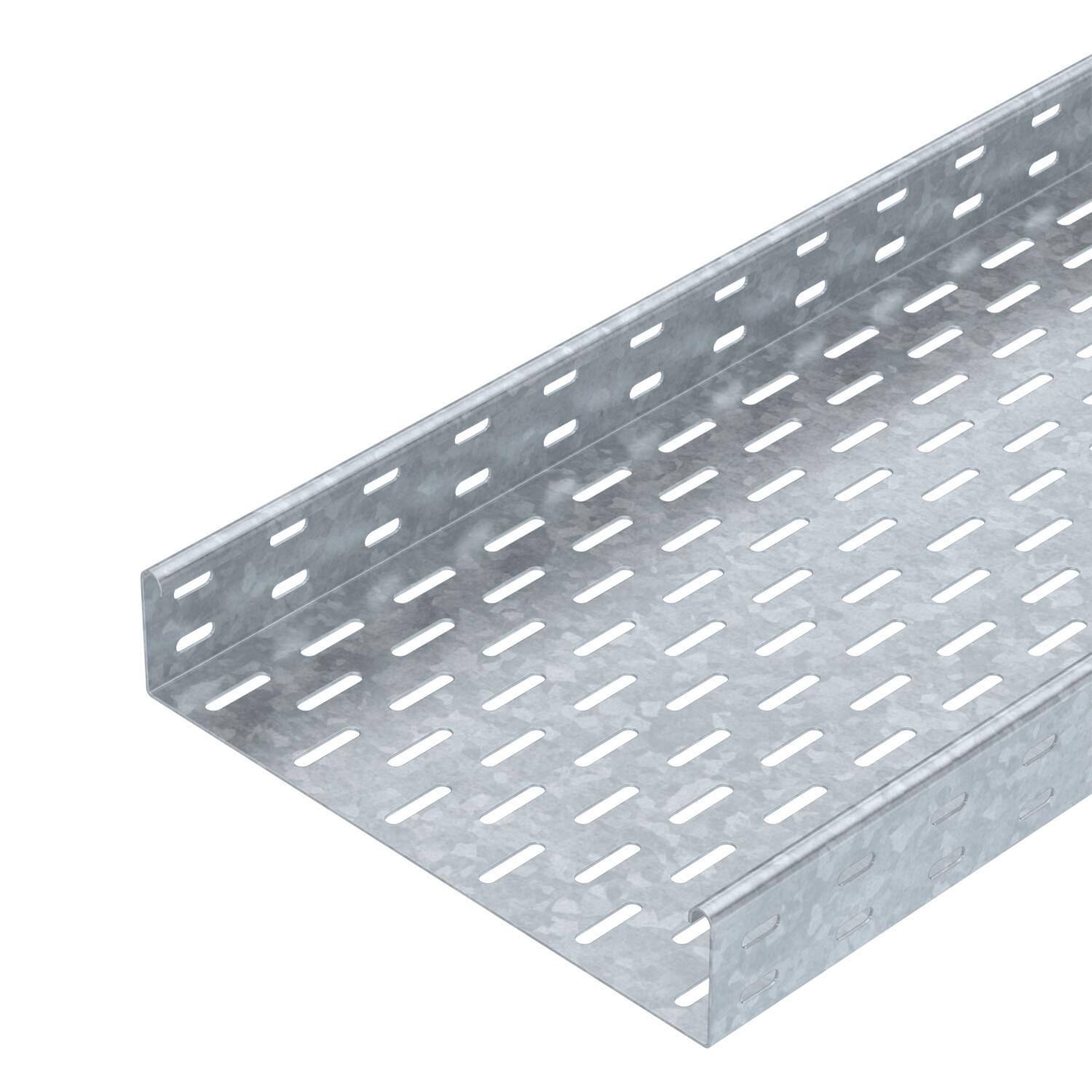

Kaablirenn SKS 60 FT

Artikli nr. 6056679 | EAN 4012196390137

3000 mm
1,5 mm
Teras
Kuumtsingitud kastmismeetodil
Toote kirjeldus
Toote kirjeldus
SKS 60 = raske kaablirennisüsteem küljekõrgusega 60 mm.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • Toime tagamise klass E30
  • Toimetagamisklass E60ja
  • Toime tagamise klass E90
Tehnilised andmed

Tehnilised andmed

CO₂ jalajälg (GWP) hällist väravani 11,56 kg CO₂e / 1 Meeter
kaablikandursüsteemi liitmiku tüüp kruvitud
Kaanega ei
Kasulik ristlõige 17800 mm²
Kasulik ristlõige 178 cm²
Koormuskatsetüüp standardi IEC 61537 kohaselt II tüüp
Kõrgus 2 in
Kõrgus 60 mm
Külje perforatsioon jah
Laius 12 in
Laius 300 mm
Maß W 300 mm
Materjal Teras

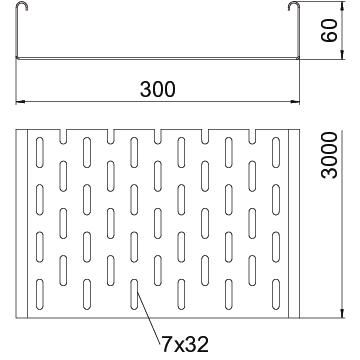

Mõõde 60x300x3000
Mõõt B 300 mm
Mõõtmed 60 x 300
NATO aukude muster ei
Paigaldusperforeering põhjas jah
Pika sildega teostus ei
Pikkus 10 ft
Pikkus 3000 mm
Pinnakate Kuumtsingitud kastmismeetodil
Pleki paksus 1,5 mm
Pleki paksus 0,06 in
Roostevaba teras, peitsitud ei
Toimetagamine jah
Tugedevaheline kaugus 1,5 m 2,65 kN/m
Tugedevaheline kaugus 2,0 m 1,8 kN/m
Tugedevaheline kaugus 2,5 m 1,15 kN/m
Tugedevaheline kaugus 3,0 m 0,5 kN/m
Tuletõkestus Funktsiooni tagamise normkandekonstruktsioon
Ühenduse teostus ilma jätkuelemendita
Värv tsink

Tehnilised andmed

Kaablirenni (tüüp SKS 60) koormusdiagramm

Kaablirenni (tüüp SKS 60) koormusdiagramm
  • Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
  • Tugilaius m Tugilaius m
  • Tala läbipaine mm lubatava kN/m juures Tala läbipaine mm lubatava kN/m juures
  • Koormusskeem katsetamisel Koormusskeem katsetamisel
  • Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm) Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
  • Tala läbipaindekõver sõltuvalt tugede vahekaugusest Tala läbipaindekõver sõltuvalt tugede vahekaugusest
Kõik tüübid

Kõik tüübid

Tüüp Pikkus Laius Pleki paksus Toimetagamine Materjal Pinnakate Artikli nr. Kogus kl. VKE
SKS 610 FT 3000 mm 100 mm 1,5 mm jah Teras Kuumtsingitud kastmismeetodil 6056636
3 m
SKS 620 FT 3000 mm 200 mm 1,5 mm jah Teras Kuumtsingitud kastmismeetodil 6056652
3 m
SKS 630 FT 3000 mm 300 mm 1,5 mm jah Teras Kuumtsingitud kastmismeetodil 6056679
3 m
SKS 640 FT 3000 mm 400 mm 1,5 mm ei Teras Kuumtsingitud kastmismeetodil 6056695
3 m
SKS 650 FT 3000 mm 500 mm 1,5 mm ei Teras Kuumtsingitud kastmismeetodil 6056717
3 m
SKS 660 FT 3000 mm 600 mm 1,5 mm ei Teras Kuumtsingitud kastmismeetodil 6056733
3 m
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Jätk FT Jätk FT RLVK 60 FT 6067603
10 Tükki
Ühendusplaat DD Ühendusplaat DD SSLB 300 DD 7070318
20 Tükki
Kaas pöördriiviga FT Kaas pöördriiviga FT DRL 300 FT 6051383
3 m
45° -poogen 60 FT 45° -poogen 60 FT RB 45 630 FT 6036136
1 Tükki
90° -poogen 60 FT 90° -poogen 60 FT RB 90 630 FT 6036596
1 Tükki
Reguleeritava nurgaga poogen 60 FT Reguleeritava nurgaga poogen 60 FT RB W 630 FT 6037126
1 Tükki
Hargnemisühendus 60 FT Hargnemisühendus 60 FT RAA 630 FT 6042217
1 Tükki
T-hargmik 60 FT T-hargmik 60 FT RT 630 FT 6038136
1 Tükki
Risthargmik 60 FT Risthargmik 60 FT RK 630 FT 7027415
1 Tükki
Kaas pöördriiviga DD Kaas pöördriiviga DD DRL 300 DD 6052712
3 m
Eraldusriiul 60 DD Eraldusriiul 60 DD TSG 60 DD 6062327
3 m
90°-poogen 60 FT 90°-poogen 60 FT RB 90 630 FT 7125305
1 Tükki
