Kaablirenn SKS 60 FT

Artikli nr. 6056695 | EAN 4012196060559

3000 mm
1,5 mm
Teras
Kuumtsingitud kastmismeetodil
Toote kirjeldus

Toote kirjeldus

SKS 60 = raske kaablirennisüsteem küljekõrgusega 60 mm.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
Tehnilised andmed

Tehnilised andmed

CO₂ Fußabdruck (GWP) Cradle-to-Gate 5,813 kg CO₂e / 1 Meter
kaablikandursüsteemi liitmiku tüüp kruvitud
Kaanega ei
Kasulik ristlõige 238 cm²
Kasulik ristlõige 23800 mm²
Koormuskatsetüüp standardi IEC 61537 kohaselt II tüüp
Kõrgus 60 mm
Kõrgus 2 in
Külje perforatsioon jah
Laius 16 in
Laius 400 mm
Materjal Teras

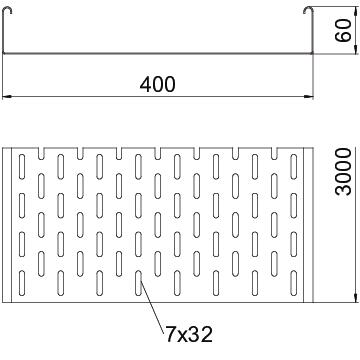

Mõõde 60x400x3000
Mõõt B 400 mm
Mõõtmed 60 x 400
NATO aukude muster ei
Paigaldusperforeering põhjas jah
Pika sildega teostus ei
Pikkus 3000 mm
Pikkus 10 ft
Pinnakate Kuumtsingitud kastmismeetodil
Pleki paksus 0,06 in
Pleki paksus 1,5 mm
Roostevaba teras, peitsitud ei
Toimetagamine ei
Tugedevaheline kaugus 1,5 m 2,65 kN/m
Tugedevaheline kaugus 2,0 m 1,8 kN/m
Tugedevaheline kaugus 2,5 m 1,15 kN/m
Tugedevaheline kaugus 3,0 m 0,5 kN/m
Ühenduse teostus ilma jätkuelemendita
Värv zinc

Tehnilised andmed

Kaablirenni (tüüp SKS 60) koormusdiagramm

Kaablirenni (tüüp SKS 60) koormusdiagramm
  • Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
  • Tugilaius m Tugilaius m
  • Tala läbipaine mm lubatava kN/m juures Tala läbipaine mm lubatava kN/m juures
  • Koormusskeem katsetamisel Koormusskeem katsetamisel
  • Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm) Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
  • Tala läbipaindekõver sõltuvalt tugede vahekaugusest Tala läbipaindekõver sõltuvalt tugede vahekaugusest
Kõik tüübid

Kõik tüübid

Tüüp Pikkus Laius Pleki paksus Toimetagamine Materjal Pinnakate Artikli nr. Kogus kl. VKE
SKS 610 FT 3000 mm 100 mm 1,5 mm jah Teras Kuumtsingitud kastmismeetodil 6056636
3 m
SKS 620 FT 3000 mm 200 mm 1,5 mm jah Teras Kuumtsingitud kastmismeetodil 6056652
3 m
SKS 630 FT 3000 mm 300 mm 1,5 mm jah Teras Kuumtsingitud kastmismeetodil 6056679
3 m
SKS 640 FT 3000 mm 400 mm 1,5 mm ei Teras Kuumtsingitud kastmismeetodil 6056695
3 m
SKS 650 FT 3000 mm 500 mm 1,5 mm ei Teras Kuumtsingitud kastmismeetodil 6056717
3 m
SKS 660 FT 3000 mm 600 mm 1,5 mm ei Teras Kuumtsingitud kastmismeetodil 6056733
3 m
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Jätk FT Jätk FT RLVK 60 FT 6067603
10 Tükki
Kaas pöördriiviga FT Kaas pöördriiviga FT DRL 400 FT 6051413
3 m
45° -poogen 60 FT 45° -poogen 60 FT RB 45 640 FT 6036138
1 Tükki
90° -poogen 60 FT 90° -poogen 60 FT RB 90 640 FT 6036598
1 Tükki
Reguleeritava nurgaga poogen 60 FT Reguleeritava nurgaga poogen 60 FT RB W 640 FT 6037128
1 Tükki
Hargnemisühendus 60 FT Hargnemisühendus 60 FT RAA 640 FT 6042219
1 Tükki
T-hargmik 60 FT T-hargmik 60 FT RT 640 FT 6038138
1 Tükki
Risthargmik 60 FT Risthargmik 60 FT RK 640 FT 7027417
1 Tükki
Kaas pöördriiviga DD Kaas pöördriiviga DD DRL 400 DD 6052715
3 m
Eraldusriiul 60 DD Eraldusriiul 60 DD TSG 60 DD 6062327
3 m
45°-poogen 60 FT 45°-poogen 60 FT RB 45 640 FT 7066406
1 Tükki
