- Toote kirjeldus
-

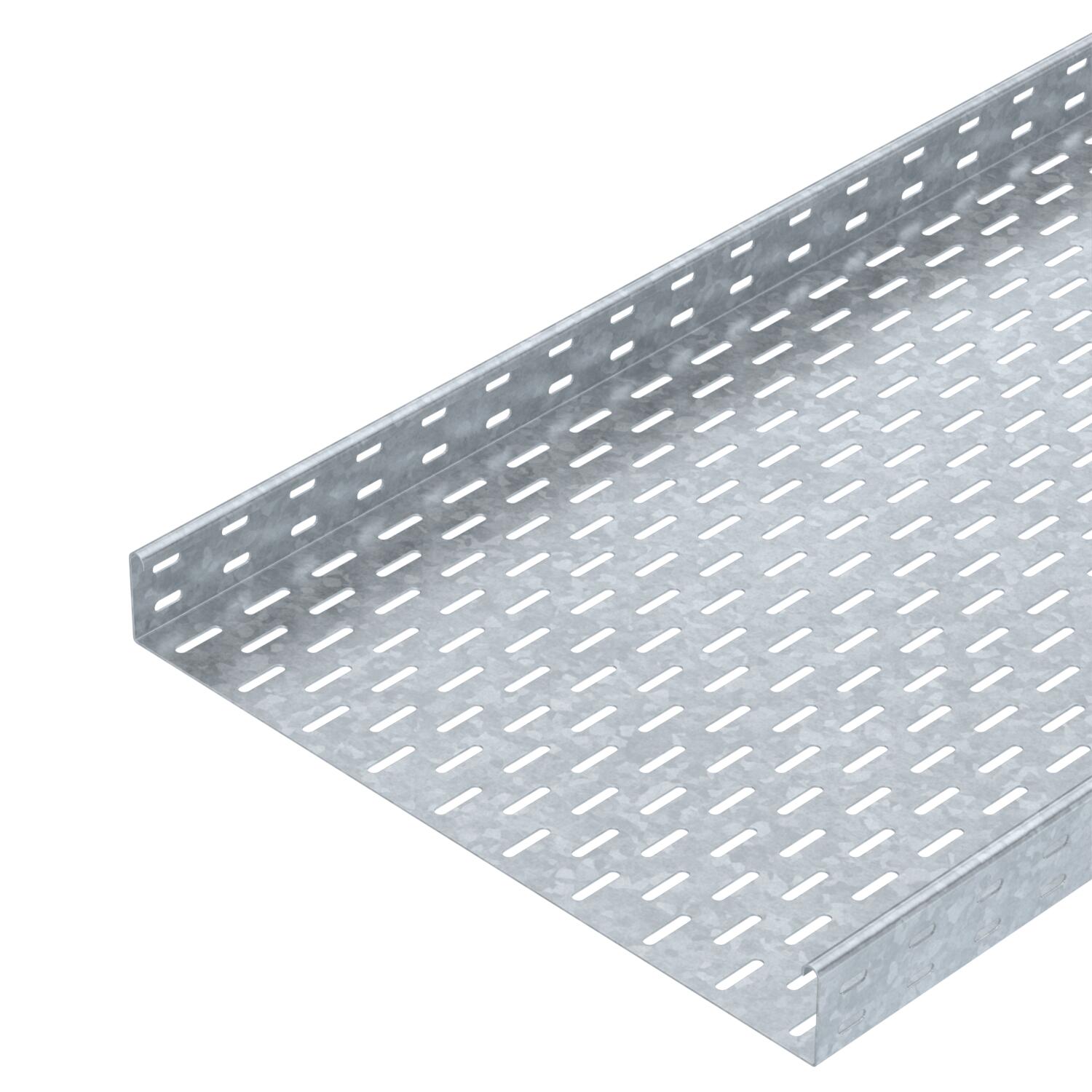

Toote kirjeldusSKS 60 = raske kaablirennisüsteem küljekõrgusega 60 mm.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.
- Tehnilised andmed
-
Tehnilised andmed

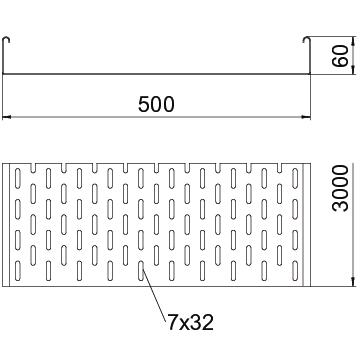

CO₂ jalajälg (GWP) hällist väravani 16,726 kg CO₂e / 1 Meeter kaablikandursüsteemi liitmiku tüüp kruvitud Kaanega ei Kasulik ristlõige 29800 mm² Kasulik ristlõige 298 cm² Koormuskatsetüüp standardi IEC 61537 kohaselt II tüüp Kõrgus 60 mm Kõrgus 2 in Külje perforatsioon jah Laius 500 mm Laius 20 in Maß W 500 mm Materjal Teras Mõõde 60x500x3000 Mõõt B 500 mm Mõõtmed 60 x 500 NATO aukude muster ei Paigaldusperforeering põhjas jah Pika sildega teostus ei Pikkus 3000 mm Pikkus 10 ft Pinnakate Kuumtsingitud kastmismeetodil Pleki paksus 0,06 in Pleki paksus 1,5 mm Roostevaba teras, peitsitud ei Toimetagamine ei Tugedevaheline kaugus 1,5 m 2,65 kN/m Tugedevaheline kaugus 2,0 m 1,8 kN/m Tugedevaheline kaugus 2,5 m 1,15 kN/m Tugedevaheline kaugus 3,0 m 0,5 kN/m Ühenduse teostus ilma jätkuelemendita Värv zinc Tehnilised andmed
Kaablirenni (tüüp SKS 60) koormusdiagramm
- Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
- Tugilaius m
- Tala läbipaine mm lubatava kN/m juures
- Koormusskeem katsetamisel
- Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
- Tala läbipaindekõver sõltuvalt tugede vahekaugusest
- Kõik tüübid
-
Kõik tüübid
- Allalaadimised
-
Tooteleht SKS 650 FT / 6056717 , 0.31MB , pdfKataloog Kabeltragsysteme , 45.23MB , pdfEÜ vastavusdeklaratsioon SKS 650 FT / 6056717 , 0.15MB , pdfUK-vastavusdeklaratsioonid SKS 650 FT / 6056717 , 0.09MB , pdfREACH Vastavusdeklaratsioon SKS 650 FT / 6056717 , 0.12MB , pdfRoHS Vastavusdeklaratsioon SKS 650 FT / 6056717 , 0.12MB , pdfMärgiste kasutamise luba UL-sertifikaat, kaablirennid MKS, MKSU, DKS, SKS, SKSU , 0.24MB , pdfKeskkonnaaruanne Umweltproduktdeklaration (EPD) , 1.48MB , pdf
