Kaablirenn SKS 85 FT

Artikli nr. 6058620 | EAN 4012196061457

3000 mm
1,5 mm
ei
Teras
Kuumtsingitud kastmismeetodil
Toote kirjeldus
Toote kirjeldus
SKS 85 = raske kaablirennisüsteem küljekõrgusega 85 mm.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • UKCA declaration of conformity
Tehnilised andmed

Tehnilised andmed

CO₂ jalajälg (GWP) hällist väravani 7,712 kg CO₂e / 1 Meeter
kaablikandursüsteemi liitmiku tüüp kruvitud
Kaanega ei
Kasulik ristlõige 8300 mm²
Kasulik ristlõige 83 cm²
Koormuskatsetüüp standardi IEC 61537 kohaselt II tüüp
Kõrgus 3 in
Kõrgus 85 mm
Külje perforatsioon jah
Laius 4 in
Laius 100 mm
Materjal Teras
Mõõde 85x100x3000
Mõõt B 100 mm
Mõõtmed 85 x 100
NATO aukude muster ei
Paigaldusperforeering põhjas jah
Pika sildega teostus ei
Pikkus 3000 mm
Pikkus 10 ft
Pinnakate Kuumtsingitud kastmismeetodil
Pleki paksus 0,6 in
Pleki paksus 1,5 mm
Roostevaba teras, peitsitud ei
Toimetagamine ei
Tugedevaheline kaugus 1,5 m 2,8 kN/m
Tugedevaheline kaugus 2,0 m 2,25 kN/m
Tugedevaheline kaugus 2,5 m 1,5 kN/m
Tugedevaheline kaugus 3,0 m 0,75 kN/m
Ühenduse teostus ilma jätkuelemendita
Värv zinc

Tehnilised andmed

Kaablirenni SKS 85 koormusdiagramm

Kaablirenni SKS 85 koormusdiagramm
  • Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
  • Tugilaius m Tugilaius m
  • Tala läbipaine mm lubatava kN/m juures Tala läbipaine mm lubatava kN/m juures
  • Koormusskeem katsetamisel Koormusskeem katsetamisel
  • Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm) Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
  • Tala läbipaindekõver sõltuvalt tugede vahekaugusest Tala läbipaindekõver sõltuvalt tugede vahekaugusest
Kõik tüübid

Kõik tüübid

Tüüp Pikkus Laius Pleki paksus Toimetagamine Materjal Pinnakate Artikli nr. Kogus kl. VKE
SKS 810 FT 3000 mm 100 mm 1,5 mm ei Teras Kuumtsingitud kastmismeetodil 6058620
3 m
SKS 820 FT 3000 mm 200 mm 1,5 mm ei Teras Kuumtsingitud kastmismeetodil 6058647
3 m
SKS 830 FT 3000 mm 300 mm 1,5 mm ei Teras Kuumtsingitud kastmismeetodil 6058663
3 m
SKS 840 FT 3000 mm 400 mm 1,5 mm ei Teras Kuumtsingitud kastmismeetodil 6058698
3 m
SKS 850 FT 3000 mm 500 mm 1,5 mm ei Teras Kuumtsingitud kastmismeetodil 6058728
3 m
SKS 860 FT 3000 mm 600 mm 1,5 mm ei Teras Kuumtsingitud kastmismeetodil 6058744
3 m
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Jätk- ja nurkühendus FT Jätk- ja nurkühendus FT RLVL 85 FT 6067816
10 Tükki
Kaas pöördriiviga FT Kaas pöördriiviga FT DRL 100 FT 6051340
3 m
90° -poogen 85 FT 90° -poogen 85 FT RB 90 810 FT 6036712
1 Tükki
Reguleeritava nurgaga poogen 85 FT Reguleeritava nurgaga poogen 85 FT RB W 810 FT 6037220
1 Tükki
Hargnemisühendus 85 FT Hargnemisühendus 85 FT RAA 810 FT 6042231
1 Tükki

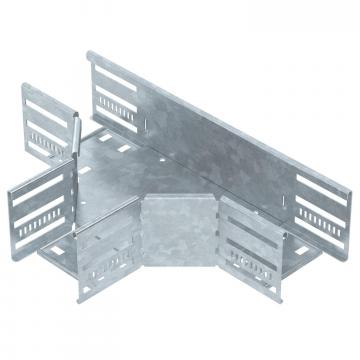

T-hargmik 85 FT T-hargmik 85 FT RT 810 FT 6038230
1 Tükki
Risthargmik 85 FT Risthargmik 85 FT RK 810 FT 7027431
1 Tükki
Kaas pöördriiviga DD Kaas pöördriiviga DD DRL 100 DD 6052703
3 m
Eraldusriiul 85 DD Eraldusriiul 85 DD TSG 85 DD 6062331
3 m
90°-poogen 85 FT 90°-poogen 85 FT RB 90 810 FT 7126127
1 Tükki
