Kaablirenn SKS 85 FT

Artikli nr. 6058698 | EAN 4012196061631

3000 mm
1,5 mm
ei
Teras
Kuumtsingitud kastmismeetodil
Toote kirjeldus
Toote kirjeldus
SKS 85 = raske kaablirennisüsteem küljekõrgusega 85 mm.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • UKCA declaration of conformity
Tehnilised andmed

Tehnilised andmed

CO₂ jalajälg (GWP) hällist väravani 15,451 kg CO₂e / 1 Meeter
kaablikandursüsteemi liitmiku tüüp kruvitud
Kaanega ei
Kasulik ristlõige 33800 mm²
Kasulik ristlõige 338 cm²
Koormuskatsetüüp standardi IEC 61537 kohaselt II tüüp
Kõrgus 3 in
Kõrgus 85 mm
Külje perforatsioon jah
Laius 16 in
Laius 400 mm
Materjal Teras

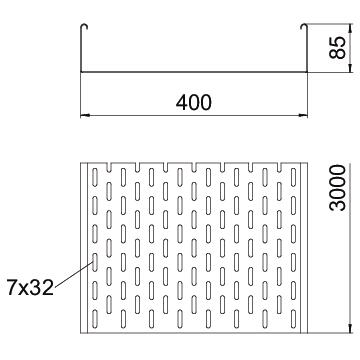

Mõõde 85x400x3000
Mõõt B 400 mm
Mõõtmed 85 x 400
NATO aukude muster ei
Paigaldusperforeering põhjas jah
Pika sildega teostus ei
Pikkus 10 ft
Pikkus 3000 mm
Pinnakate Kuumtsingitud kastmismeetodil
Pleki paksus 1,5 mm
Pleki paksus 0,6 in
Roostevaba teras, peitsitud ei
Toimetagamine ei
Tugedevaheline kaugus 1,5 m 2,8 kN/m
Tugedevaheline kaugus 2,0 m 2,25 kN/m
Tugedevaheline kaugus 2,5 m 1,5 kN/m
Tugedevaheline kaugus 3,0 m 0,75 kN/m
Ühenduse teostus ilma jätkuelemendita
Värv zinc

Tehnilised andmed

Kaablirenni SKS 85 koormusdiagramm

Kaablirenni SKS 85 koormusdiagramm
  • Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
  • Tugilaius m Tugilaius m
  • Tala läbipaine mm lubatava kN/m juures Tala läbipaine mm lubatava kN/m juures
  • Koormusskeem katsetamisel Koormusskeem katsetamisel
  • Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm) Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
  • Tala läbipaindekõver sõltuvalt tugede vahekaugusest Tala läbipaindekõver sõltuvalt tugede vahekaugusest
Kõik tüübid

Kõik tüübid

Tüüp Pikkus Laius Pleki paksus Toimetagamine Materjal Pinnakate Artikli nr. Kogus kl. VKE
SKS 810 FT 3000 mm 100 mm 1,5 mm ei Teras Kuumtsingitud kastmismeetodil 6058620
3 m
SKS 820 FT 3000 mm 200 mm 1,5 mm ei Teras Kuumtsingitud kastmismeetodil 6058647
3 m
SKS 830 FT 3000 mm 300 mm 1,5 mm ei Teras Kuumtsingitud kastmismeetodil 6058663
3 m
SKS 840 FT 3000 mm 400 mm 1,5 mm ei Teras Kuumtsingitud kastmismeetodil 6058698
3 m
SKS 850 FT 3000 mm 500 mm 1,5 mm ei Teras Kuumtsingitud kastmismeetodil 6058728
3 m
SKS 860 FT 3000 mm 600 mm 1,5 mm ei Teras Kuumtsingitud kastmismeetodil 6058744
3 m
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Jätk- ja nurkühendus FT Jätk- ja nurkühendus FT RLVL 85 FT 6067816
10 Tükki
Kaas pöördriiviga FT Kaas pöördriiviga FT DRL 400 FT 6051413
3 m
90° -poogen 85 FT 90° -poogen 85 FT RB 90 840 FT 6036718
1 Tükki

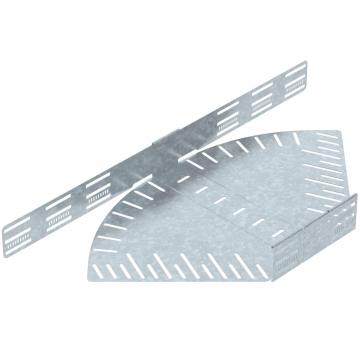

Reguleeritava nurgaga poogen 85 FT Reguleeritava nurgaga poogen 85 FT RB W 840 FT 6037226
1 Tükki
Hargnemisühendus 85 FT Hargnemisühendus 85 FT RAA 840 FT 6042237
1 Tükki
T-hargmik 85 FT T-hargmik 85 FT RT 840 FT 6038236
1 Tükki
Risthargmik 85 FT Risthargmik 85 FT RK 840 FT 7027437
1 Tükki
Kaas pöördriiviga DD Kaas pöördriiviga DD DRL 400 DD 6052715
3 m
Eraldusriiul 85 DD Eraldusriiul 85 DD TSG 85 DD 6062331
3 m
90°-poogen 85 FT 90°-poogen 85 FT RB 90 840 FT 7126417
1 Tükki
