Kaablirenn SKSU 110 FT

Artikli nr. / Tüüp

Pikkus	3000 mm

Laius

Pleki paksus	1,5 mm

Toimetagamine	ei

Materjal	Teras

Pinnakate	Kuumtsingitud kastmismeetodil

Toote kirjeldus

Toote kirjeldus

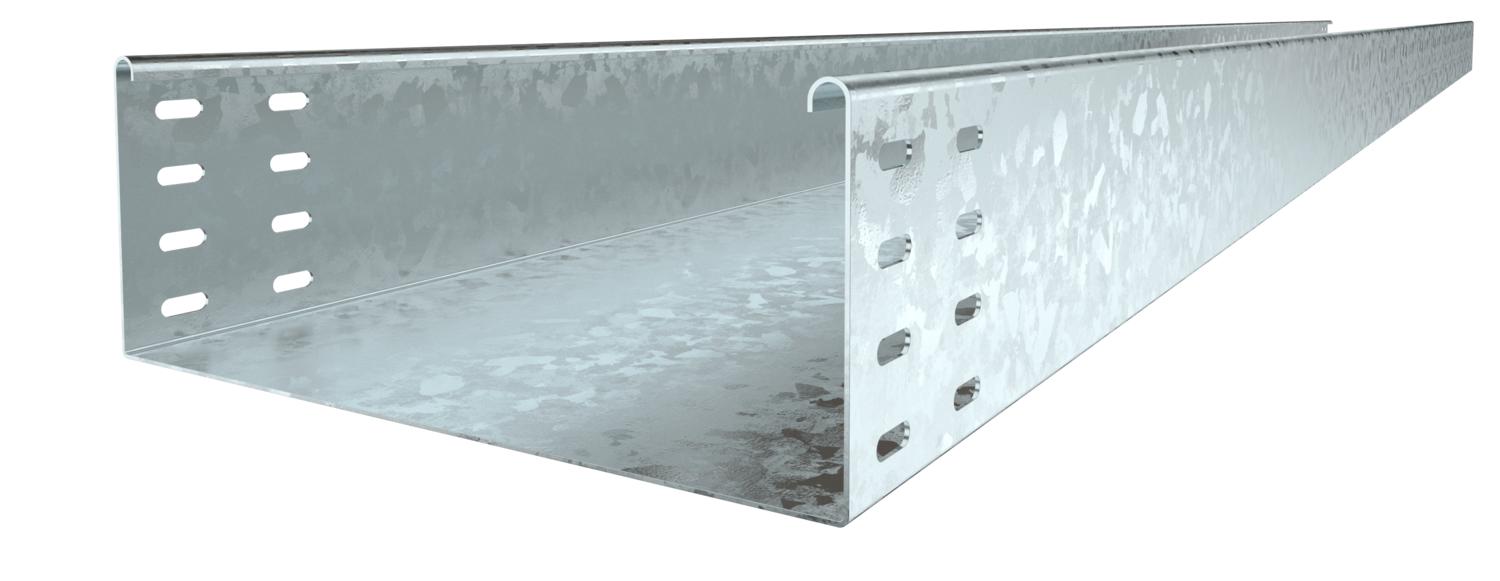

SKSU 110 = raske kaablirennisüsteem, perforeerimata, küljekõrgusega 110 mm.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.

Tehnilised andmed

CO₂ jalajälg (GWP) hällist väravani	4,139 kg CO₂e / 1 Meter
kaablikandursüsteemi liitmiku tüüp	kruvitud
Kaanega	ei
Kasulik ristlõige	10800 mm²
Kasulik ristlõige	108 cm²
Koormuskatsetüüp standardi IEC 61537 kohaselt	II tüüp
Kõrgus	110 mm
Kõrgus	4 in
Külje perforatsioon	ei
Laius	100 mm
Laius	4 in
Materjal	Teras
Mõõde	110x100x3000
Mõõt B	100 mm
Mõõtmed	110 x 100
NATO aukude muster	ei
Paigaldusperforeering põhjas	ei

Pika sildega teostus	ei
Pikkus	10 ft
Pikkus	3000 mm
Pinnakate	Kuumtsingitud kastmismeetodil
Pleki paksus	1,5 mm
Pleki paksus	0,06 in
Roostevaba teras, peitsitud	ei
Toimetagamine	ei
Tugedevaheline kaugus 1,5 m	3 kN/m
Tugedevaheline kaugus 2,0 m	2,4 kN/m
Tugedevaheline kaugus 2,5 m	1,76 kN/m
Tugedevaheline kaugus 3,0 m	1,2 kN/m
Tugedevaheline kaugus 3,5 m	0,84 kN/m
Tugedevaheline kaugus 4,0m	0,8 kN/m
Ühenduse teostus	ilma jätkuelemendita
Värv	zinc

Kõik tüübid

Tüüp	Pikkus	Laius	Pleki paksus	Toimetagamine	Materjal	Pinnakate	Artikli nr.	Kogus	kl. VKE
SKSU 110 FT	3000 mm	100 mm	1,5 mm	ei	Teras	Kuumtsingitud kastmismeetodil	6064795	m	3 m
SKSU 120 FT	3000 mm	200 mm	1,5 mm	ei	Teras	Kuumtsingitud kastmismeetodil	6064833	m	3 m
SKSU 130 FT	3000 mm	300 mm	1,5 mm	ei	Teras	Kuumtsingitud kastmismeetodil	6064884	m	3 m
SKSU 140 FT	3000 mm	400 mm	1,5 mm	ei	Teras	Kuumtsingitud kastmismeetodil	6064922	m	3 m
SKSU 150 FT	3000 mm	500 mm	1,5 mm	ei	Teras	Kuumtsingitud kastmismeetodil	6064965	m	3 m
SKSU 155 FT	3000 mm	550 mm	1,5 mm	ei	Teras	Kuumtsingitud kastmismeetodil	6064973	m	3 m

Tarvik

Rohkem	Tüüp	Artikli nr.	Kogus	kl. VKE
Jätk- ja nurkühendus 110 FT	RLVL 110 FT	6067913	Tükki	10 Tükki
Ühendusplaat DD	SSLB 100 DD	7070306	Tükki	20 Tükki
Kaas pöördriiviga FT	DRL 100 FT	6051340	m	3 m
45° -poogen 110 FT	RB 45 110 FT	6036330	Tükki	1 Tükki
90° -poogen 110 FT	RB 90 110 FT	6036830	Tükki	1 Tükki
Reguleeritava nurgaga poogen 110 FT	RB W 110 FT	6037320	Tükki	1 Tükki
Hargnemisühendus 110 FT	RAA 110 FT	6042251	Tükki	1 Tükki
T-hargmik 110 FT	RT 110 FT	6038320	Tükki	1 Tükki
Risthargmik 110 FT	RK 110 FT	7027451	Tükki	1 Tükki
Kaas pöördriiviga DD	DRL 100 DD	6052703	m	3 m
Eraldusriiul 110 DD	TSG 110 DD	6062335	m	3 m
