Kaablirenn SKSU 60 FS

Artikli nr. 6063238 | EAN 4012195060406

3000 mm
1,5 mm
ei
Teras
kuumtsingitud lintmeetodil
Toote kirjeldus
Toote kirjeldus
SKSU 60 = raske kaablirennisüsteem, perforeerimata, küljekõrgusega 60 mm.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • UKCA declaration of conformity
Tehnilised andmed

Tehnilised andmed

CO₂ jalajälg (GWP) hällist väravani 12,141 kg CO₂e / 1 Meeter
kaablikandursüsteemi liitmiku tüüp kruvitud
Kaanega ei
Kasulik ristlõige 17800 mm²
Kasulik ristlõige 178 cm²
Koormuskatsetüüp standardi IEC 61537 kohaselt II tüüp
Kõrgus 2 in
Kõrgus 60 mm
Külje perforatsioon ei
Laius 12 in
Laius 300 mm
Materjal Teras
Mõõde 60x300x3000
Mõõt B 300 mm
Mõõtmed 60 x 300
NATO aukude muster ei
Paigaldusperforeering põhjas ei
Pika sildega teostus ei
Pikkus 3000 mm
Pikkus 10 ft
Pinnakate kuumtsingitud lintmeetodil
Pleki paksus 1,5 mm
Pleki paksus 0,06 in
Roostevaba teras, peitsitud ei
Toimetagamine ei
Tugedevaheline kaugus 1,5 m 2,6 kN/m
Tugedevaheline kaugus 2,0 m 1,9 kN/m
Tugedevaheline kaugus 2,5 m 1,1 kN/m
Tugedevaheline kaugus 3,0 m 0,55 kN/m
Ühenduse teostus ilma jätkuelemendita
Värv zinc

Tehnilised andmed

Kaablirenni (tüüp SKSU 60) koormusdiagramm

Kaablirenni (tüüp SKSU 60) koormusdiagramm
  • Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
  • Tugilaius m Tugilaius m
  • Tala läbipaine mm lubatava kN/m juures Tala läbipaine mm lubatava kN/m juures
  • Koormusskeem katsetamisel Koormusskeem katsetamisel
  • Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm) Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
  • Tala läbipaindekõver sõltuvalt tugede vahekaugusest Tala läbipaindekõver sõltuvalt tugede vahekaugusest
Kõik tüübid

Kõik tüübid

Tüüp Pikkus Laius Pleki paksus Toimetagamine Materjal Pinnakate Artikli nr. Kogus kl. VKE
SKSU 610 FS 3000 mm 100 mm 1,5 mm ei Teras kuumtsingitud lintmeetodil 6063234
3 m
SKSU 620 FS 3000 mm 200 mm 1,5 mm ei Teras kuumtsingitud lintmeetodil 6063236
3 m
SKSU 630 FS 3000 mm 300 mm 1,5 mm ei Teras kuumtsingitud lintmeetodil 6063238
3 m
SKSU 650 FS 3000 mm 500 mm 1,5 mm ei Teras kuumtsingitud lintmeetodil 6063241
3 m
SKSU 660 FS 3000 mm 600 mm 1,5 mm ei Teras kuumtsingitud lintmeetodil 6063276
3 m
SKSU 640 FS 3000 mm 400 mm 1,5 mm ei Teras kuumtsingitud lintmeetodil 6063950
3 m
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Jätk FS Jätk FS RLVK 60 FS 6067093
10 Tükki
Ühendusplaat FS Ühendusplaat FS SSLB 300 FS 7070217
20 Tükki
45° -poogen 60 FS 45° -poogen 60 FS RB 45 630 FS 6036106
1 Tükki
90° -poogen 60 FS 90° -poogen 60 FS RB 90 630 FS 6036566
1 Tükki
Reguleeritava nurgaga poogen 60 FS Reguleeritava nurgaga poogen 60 FS RB W 630 FS 6037106
1 Tükki
Hargnemisühendus 60 FS Hargnemisühendus 60 FS RAA 630 FS 6042117
1 Tükki
T-hargmik 60 FS T-hargmik 60 FS RT 630 FS 6038106
1 Tükki

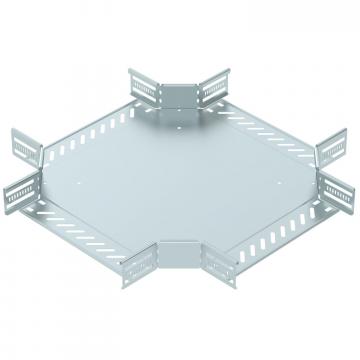

Risthargmik 60 FS Risthargmik 60 FS RK 630 FS 7027315
1 Tükki
Kaas pöördriiviga FS Kaas pöördriiviga FS DRL 300 FS 6052304
3 m
Eraldusriiul 60  FS Eraldusriiul 60 FS TSG 60 FS 6062068
3 m
90°-poogen 60 FS 90°-poogen 60 FS RB 90 630 FS 6043232
1 Tükki
Allalaadimised

Laadi alla

EÜ vastavusdeklaratsioon SKSU 630 FS / 6063238 , 0.15MB , pdf
Laadi alla

SKSU 630 FS / 6063238
Laadi alla
