Kaablirenn SKSU 60 FT

Artikli nr. / Tüüp

Pikkus	3000 mm

Laius

Pleki paksus	1,5 mm

Toimetagamine	ei

Materjal	Teras

Pinnakate	Kuumtsingitud kastmismeetodil

Toote kirjeldus

Toote kirjeldus

SKSU 60 = raske kaablirennisüsteem, perforeerimata, küljekõrgusega 60 mm.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.

Tehnilised andmed

kaablikandursüsteemi liitmiku tüüp	kruvitud
Kaanega	ei
Kasulik ristlõige	58 cm²
Kasulik ristlõige	5800 mm²
Koormuskatsetüüp standardi IEC 61537 kohaselt	II tüüp
Külje perforatsioon	ei
Materjal	Teras
Mõõde	60x100x3000
NATO aukude muster	ei

Paigaldusperforeering põhjas	ei
Pika sildega teostus	ei
Pinnakate	Kuumtsingitud kastmismeetodil
Pleki paksus	0,06 in
Pleki paksus	1,5 mm
Roostevaba teras, peitsitud	ei
Toimetagamine	ei
Ühenduse teostus	ilma jätkuelemendita

Tugedevaheline kaugus 1,5 m	2,6 kN/m
Tugedevaheline kaugus 2,0 m	1,9 kN/m

Tugedevaheline kaugus 2,5 m	1,1 kN/m
Tugedevaheline kaugus 3,0 m	0,55 kN/m

Kõik tüübid

Tüüp	Pikkus	Laius	Pleki paksus	Toimetagamine	Materjal	Pinnakate	Artikli nr.	Kogus	kl. VKE
SKSU 610 FT	3000 mm	100 mm	1,5 mm	ei	Teras	Kuumtsingitud kastmismeetodil	6064307	m	3 m
SKSU 620 FT	3000 mm	200 mm	1,5 mm	ei	Teras	Kuumtsingitud kastmismeetodil	6064353	m	3 m
SKSU 630 FT	3000 mm	300 mm	1,5 mm	ei	Teras	Kuumtsingitud kastmismeetodil	6064409	m	3 m
SKSU 640 FT	3000 mm	400 mm	1,5 mm	ei	Teras	Kuumtsingitud kastmismeetodil	6064435	m	3 m
SKSU 650 FT	3000 mm	500 mm	1,5 mm	ei	Teras	Kuumtsingitud kastmismeetodil	6064515	m	3 m
SKSU 660 FT	3000 mm	600 mm	1,5 mm	ei	Teras	Kuumtsingitud kastmismeetodil	6064523	m	3 m

Tarvik

Rohkem	Tüüp	Artikli nr.	Kogus	kl. VKE
Jätk FT	RLVK 60 FT	6067603	Tükki	10 Tükki
Ühendusplaat DD	SSLB 100 DD	7070306	Tükki	20 Tükki
Kaas pöördriiviga FT	DRL 100 FT	6051340	m	3 m
45° -poogen 60 FT	RB 45 610 FT	6036130	Tükki	1 Tükki
90° -poogen 60 FT	RB 90 610 FT	6036590	Tükki	1 Tükki
Reguleeritava nurgaga poogen 60 FT	RB W 610 FT	6037120	Tükki	1 Tükki
Hargnemisühendus 60 FT	RAA 610 FT	6042211	Tükki	1 Tükki

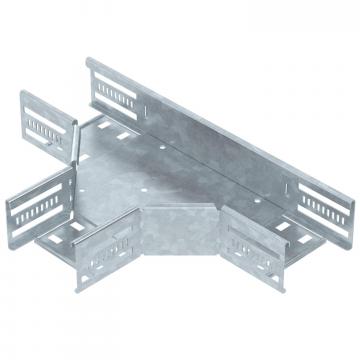

T-hargmik 60 FT	RT 610 FT	6038130	Tükki	1 Tükki
Risthargmik 60 FT	RK 610 FT	7027411	Tükki	1 Tükki
Kaas pöördriiviga DD	DRL 100 DD	6052703	m	3 m
Eraldusriiul 60 DD	TSG 60 DD	6062327	m	3 m
45°-poogen 60 FT	RB 45 610 FT	7066112	Tükki	1 Tükki
