Kaas 90° põlvele A4 300 | 1

morepic-1

morepic-2

Kaas 90° põlvele A4

Artikli nr. 6226072 | EAN 4012196534883

Artikli nr. / Tüüp

Laius

Pleki paksus

Toote kirjeldus

Toote kirjeldus

Pöördfiksaatoritega kaas kaabliredeli 90° keevitatud pulkdega poognate katmiseks.

Tehnilised andmed

Tehnilised andmed

Kinnitusviis	Pöördfiksaator
Laius	300 mm
Materjal	roostevaba teras 1.4571
Mõõde	B300
Mõõt B	300 mm
Pinnakate	hele, järeltöödeldud
Pleki paksus	1 mm
Põlv (nurk)	90°

Roostevaba teras, peitsitud	ei
Šarniirtoime	ei
Sobib kaabliredelile	jah
Sobib kaablirennile	ei
Sobib korvrennile	ei
Toimetagamine	ei
Ümbersuunaja	horisontaalne
Värv	roostevaba teras

Kõik tüübid

Kõik tüübid

Tüüp	Laius	Pleki paksus	Artikli nr.	Kogus	kl. VKE
LBD 90 200 R3 A4	200 mm	1 mm	6226070	Tükki	1 Tükki
LBD 90 300 R3 A4	300 mm	1 mm	6226072	Tükki	1 Tükki
LBD 90 400 R3 A4	400 mm	1 mm	6226074	Tükki	1 Tükki
LBD 90 500 R3 A4	500 mm	1,25 mm	6226076	Tükki	1 Tükki
LBD 90 600 R3 A4	600 mm	1,25 mm	6226078	Tükki	1 Tükki

Allalaadimised

Tooteleht LBD 90 300 R3 A4 / 6226072 , 0.20MB , pdf

Juhend KTS Kabeltragsysteme , 1.61MB , pdf

Brošüür Keevitatud kaabliredelisüsteem , 2.10MB , pdf

Kataloog Kabeltragsysteme , 45.23MB , pdf

Vastavusdeklaratsioon LBD 90 300 R3 A4 / 6226072 , 0.16MB , pdf

UK-vastavusdeklaratsioonid LBD 90 300 R3 A4 / 6226072 , 0.09MB , pdf

Laadi alla

Montaažijuhend KTS paigaldusjuhend versioon 1.1 Kasutatav kõigil OBO kaablikandesüsteemidel , 2.61MB , pdf

Toote joonis LBD 90 300 R3 A4 / 6226072, 25.15 kB, jpg

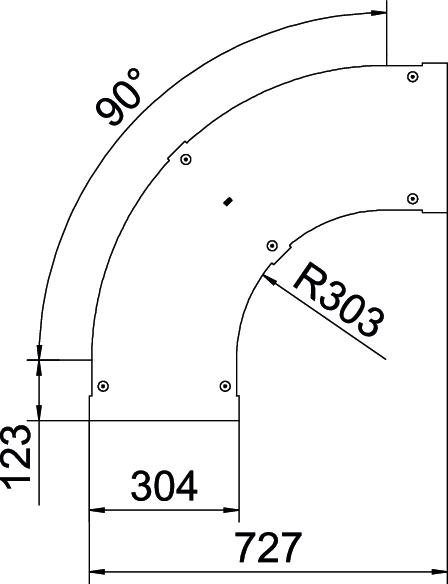

Mõõdistatud joonis LBD 90 300 R3 A4 / 6226072, 62.38 kB, jpg

LBD 90 300 R3 A4 / 6226072
