Kaas hargnemisühendusele FS

Artikli nr. 6226314 | EAN 4012196536337

Artikli nr. / Tüüp

Laius

Pleki paksus

Toote kirjeldus

Toote kirjeldus

Pöördfiksaatoritega kaas keevitatud pulkadega hargnemisühenduste katmiseks.

Tehnilised andmed

Tehnilised andmed

Kinnitusviis	Pöördfiksaator
Laius	400 mm
Materjal	Teras
Materjali paksus	1 mm
Mõõde	B400
Mõõt B	400 mm
Pika sildega teostus	ei

Pinnakate	kuumtsingitud lintmeetodil
Pleki paksus	1 mm
Roostevaba teras, peitsitud	ei
Sobib kaabliredelile	jah
Sobib kaablirennile	ei
Värv	zinc

Kõik tüübid

Kõik tüübid

Tüüp	Laius	Pleki paksus	Artikli nr.	Kogus	kl. VKE
LAAD 200 R3 FS	200 mm	1 mm	6226310	Tükki	1 Tükki
LAAD 300 R3 FS	300 mm	1 mm	6226312	Tükki	1 Tükki
LAAD 400 R3 FS	400 mm	1 mm	6226314	Tükki	1 Tükki
LAAD 500 R3 FS	500 mm	1,25 mm	6226316	Tükki	1 Tükki
LAAD 600 R3 FS	600 mm	1,25 mm	6226318	Tükki	1 Tükki

Allalaadimised

Tooteleht LAAD 400 R3 FS / 6226314 , 0.18MB , pdf

Juhend KTS Kabeltragsysteme , 1.61MB , pdf

Brošüür Keevitatud kaabliredelisüsteem , 2.10MB , pdf

Kataloog Kabeltragsysteme , 45.23MB , pdf

EÜ vastavusdeklaratsioon LAAD 400 R3 FS / 6226314 , 0.16MB , pdf

UK-vastavusdeklaratsioonid LAAD 400 R3 FS / 6226314 , 0.09MB , pdf

Laadi alla

Montaažijuhend KTS paigaldusjuhend versioon 1.1 Kasutatav kõigil OBO kaablikandesüsteemidel , 2.61MB , pdf

Toote joonis LAAD 400 R3 FS / 6226314, 27.64 kB, jpg

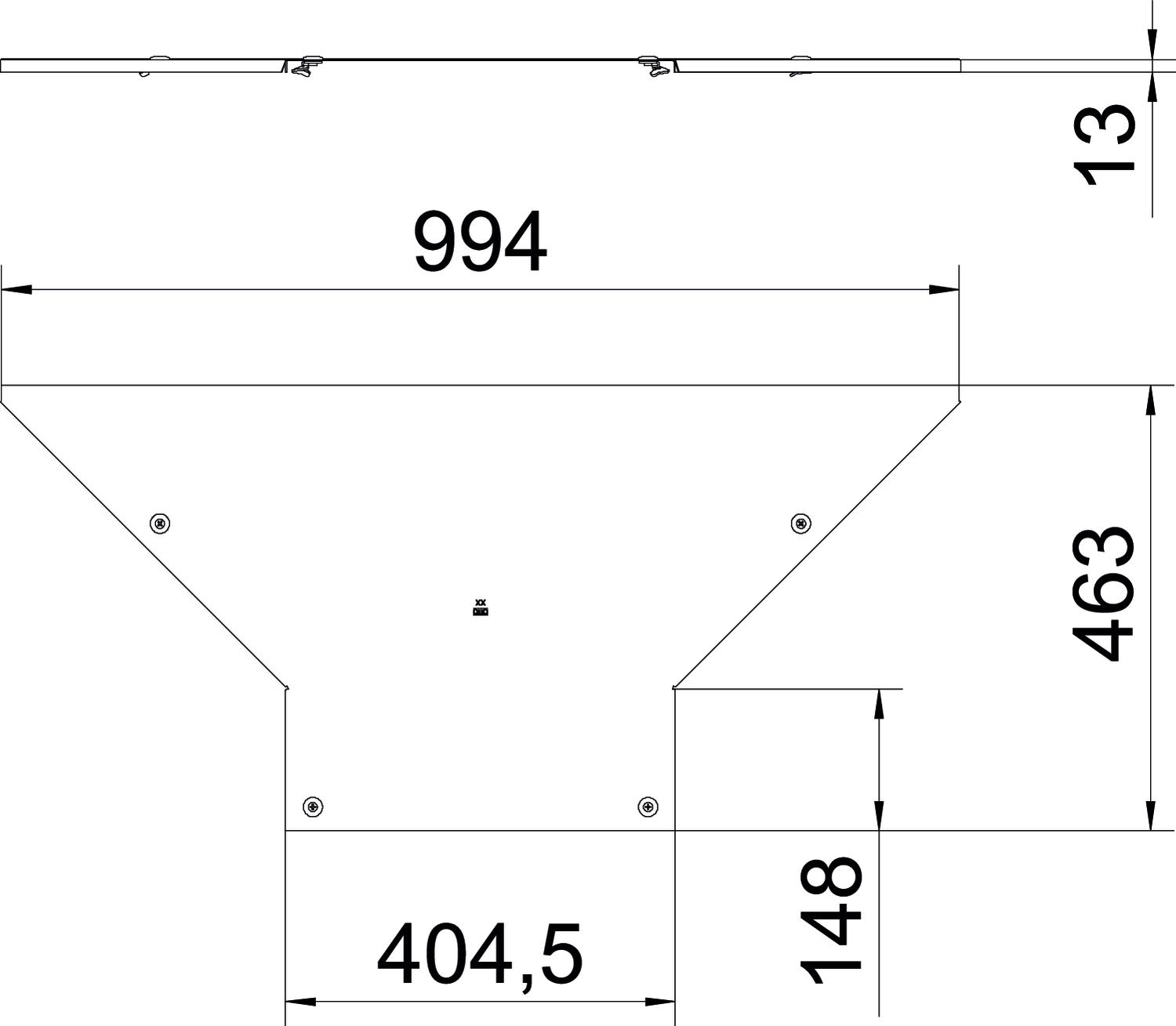

Mõõdistatud joonis LAAD 400 R3 FS / 6226314, 59.09 kB, jpg

LAAD 400 R3 FS / 6226314

6226314_KSTP1.stp, 390.20 kB
