Kaas hargnemisühendusele FT 600 | 1,25

morepic-1

morepic-2

Kaas hargnemisühendusele FT

Artikli nr. 6226340 | EAN 4012196536467

Artikli nr. / Tüüp

Laius

Pleki paksus

Toote kirjeldus

Toote kirjeldus

Pöördfiksaatoritega kaas keevitatud pulkadega hargnemisühenduste katmiseks.

Tehnilised andmed

Tehnilised andmed

Kinnitusviis	Pöördfiksaator
Laius	600 mm
Materjal	Teras
Materjali paksus	1,25 mm
Mõõde	B600
Mõõt B	600 mm
Pika sildega teostus	ei

Pinnakate	Kuumtsingitud kastmismeetodil
Pleki paksus	1,25 mm
Roostevaba teras, peitsitud	ei
Sobib kaabliredelile	jah
Sobib kaablirennile	ei
Värv	zinc

Kõik tüübid

Kõik tüübid

Tüüp	Laius	Pleki paksus	Artikli nr.	Kogus	kl. VKE
LAAD 200 R3 FT	200 mm	1 mm	6226330	Tükki	1 Tükki
LAAD 300 R3 FT	300 mm	1 mm	6226332	Tükki	1 Tükki
LAAD 400 R3 FT	400 mm	1 mm	6226334	Tükki	1 Tükki
LAAD 450 R3 FT	450 mm	1,25 mm	6226336	Tükki	1 Tükki
LAAD 500 R3 FT	500 mm	1,25 mm	6226338	Tükki	1 Tükki
LAAD 600 R3 FT	600 mm	1,25 mm	6226340	Tükki	1 Tükki

Allalaadimised

Tooteleht LAAD 600 R3 FT / 6226340 , 0.18MB , pdf

Juhend KTS Kabeltragsysteme , 1.61MB , pdf

Brošüür Keevitatud kaabliredelisüsteem , 2.10MB , pdf

Kataloog Kabeltragsysteme , 45.23MB , pdf

Vastavusdeklaratsioon LAAD 600 R3 FT / 6226340 , 0.16MB , pdf

UK-vastavusdeklaratsioonid LAAD 600 R3 FT / 6226340 , 0.09MB , pdf

Laadi alla

Montaažijuhend KTS paigaldusjuhend versioon 1.1 Kasutatav kõigil OBO kaablikandesüsteemidel , 2.61MB , pdf

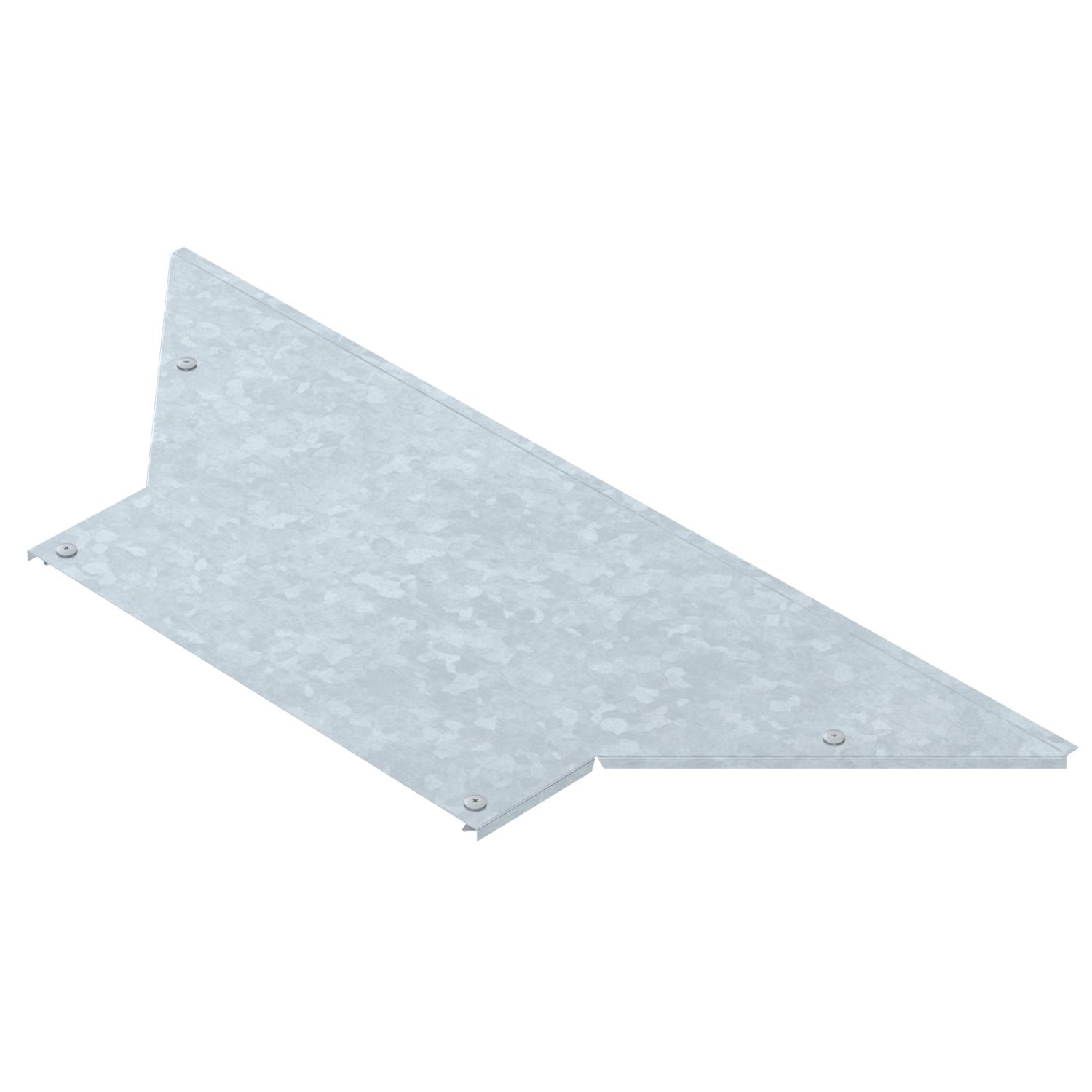

Toote joonis LAAD 600 R3 FT / 6226340, 56.50 kB, jpg

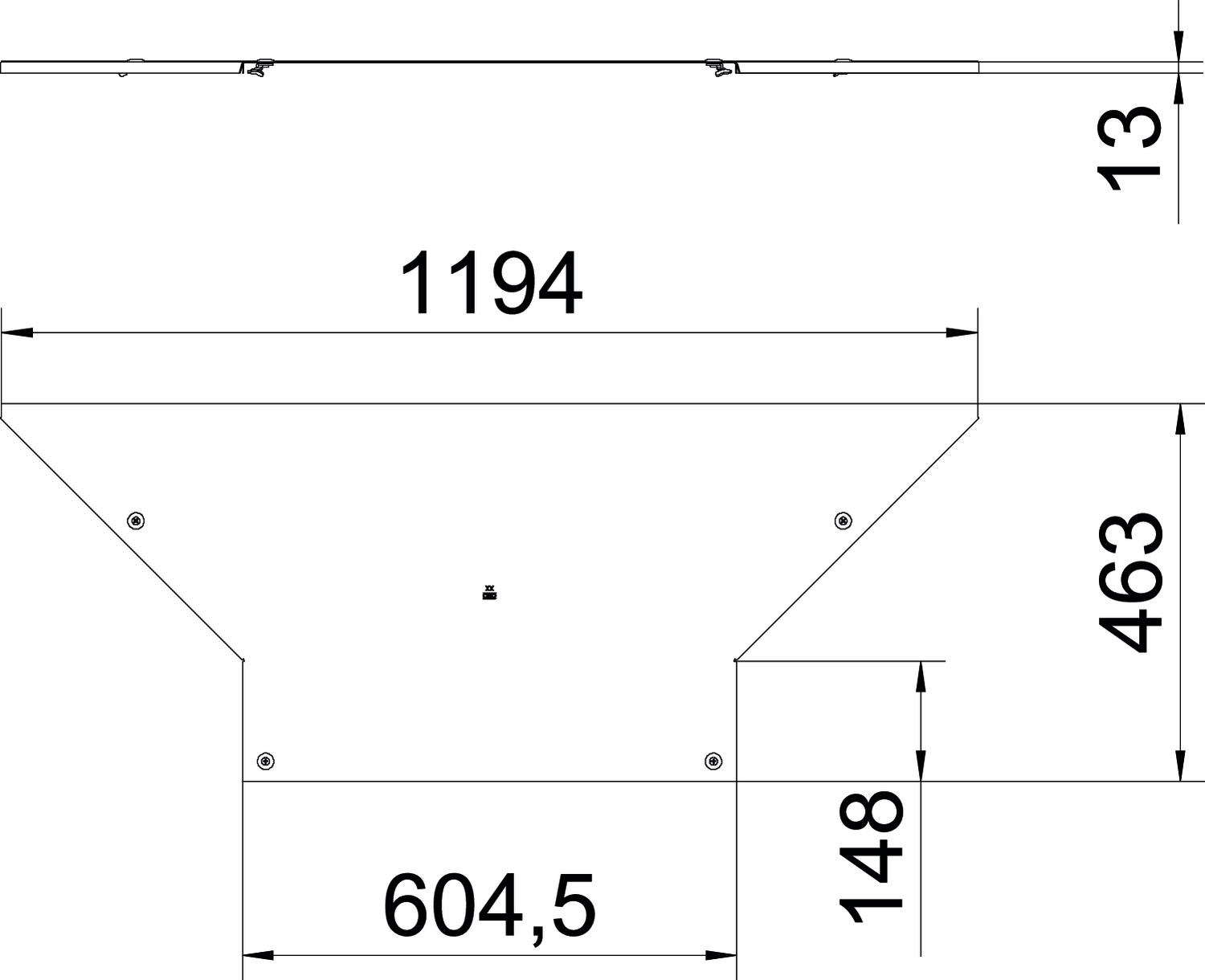

Mõõdistatud joonis LAAD 600 R3 FT / 6226340, 57.40 kB, jpg

LAAD 600 R3 FT / 6226340

6226340_KSTP1.stp, 497.70 kB
