Kaas liigendpoogna elemendile FS

Artikli nr. 6226210 | EAN 4012196536078

Artikli nr. / Tüüp

Laius

Pleki paksus

Toote kirjeldus

Toote kirjeldus

Pöördfiksaatoritega kaas keevitatud pulkadega liigendpoognate katmiseks.

Tehnilised andmed

Tehnilised andmed

Kinnitusviis	Pöördfiksaator
Laius	200 mm
Materjal	Teras
Mõõde	B200
Mõõt B	200 mm
Pinnakate	kuumtsingitud lintmeetodil
Pleki paksus	1 mm
Põlv (nurk)	reguleeritav

Roostevaba teras, peitsitud	ei
Šarniirtoime	ei
Sobib kaabliredelile	jah
Sobib kaablirennile	ei
Sobib korvrennile	ei
Toimetagamine	ei
Ümbersuunaja	Vertikaalne, tõusev/langev
Värv	zinc

Kõik tüübid

Kõik tüübid

Tüüp	Laius	Pleki paksus	Artikli nr.	Kogus	kl. VKE
LGBED 200 FS	200 mm	1 mm	6226210	Tükki	1 Tükki
LGBED 300 FS	300 mm	1 mm	6226212	Tükki	1 Tükki
LGBED 400 FS	400 mm	1 mm	6226214	Tükki	1 Tükki
LGBED 500 FS	500 mm	1,25 mm	6226216	Tükki	1 Tükki
LGBED 600 FS	600 mm	1,25 mm	6226218	Tükki	1 Tükki

Allalaadimised

Tooteleht LGBED 200 FS / 6226210 , 0.17MB , pdf

Juhend KTS Kabeltragsysteme , 1.61MB , pdf

Brošüür Keevitatud kaabliredelisüsteem , 2.10MB , pdf

Kataloog Kabeltragsysteme , 45.23MB , pdf

Vastavusdeklaratsioon LGBED 200 FS / 6226210 , 0.16MB , pdf

UK-vastavusdeklaratsioonid LGBED 200 FS / 6226210 , 0.09MB , pdf

Laadi alla

Montaažijuhend KTS paigaldusjuhend versioon 1.1 Kasutatav kõigil OBO kaablikandesüsteemidel , 2.61MB , pdf

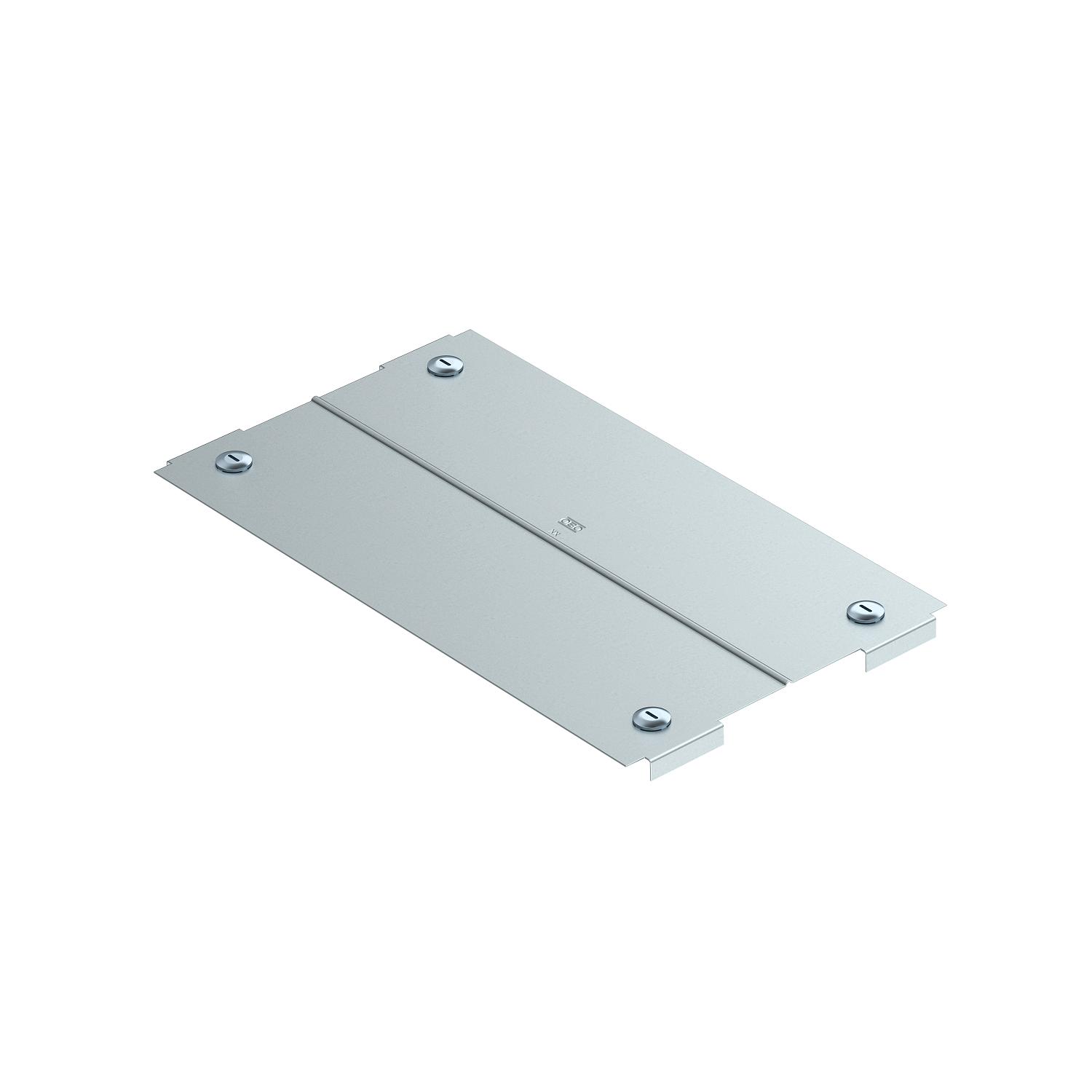

Toote joonis LGBED 200 FS / 6226210, 42.86 kB, jpg

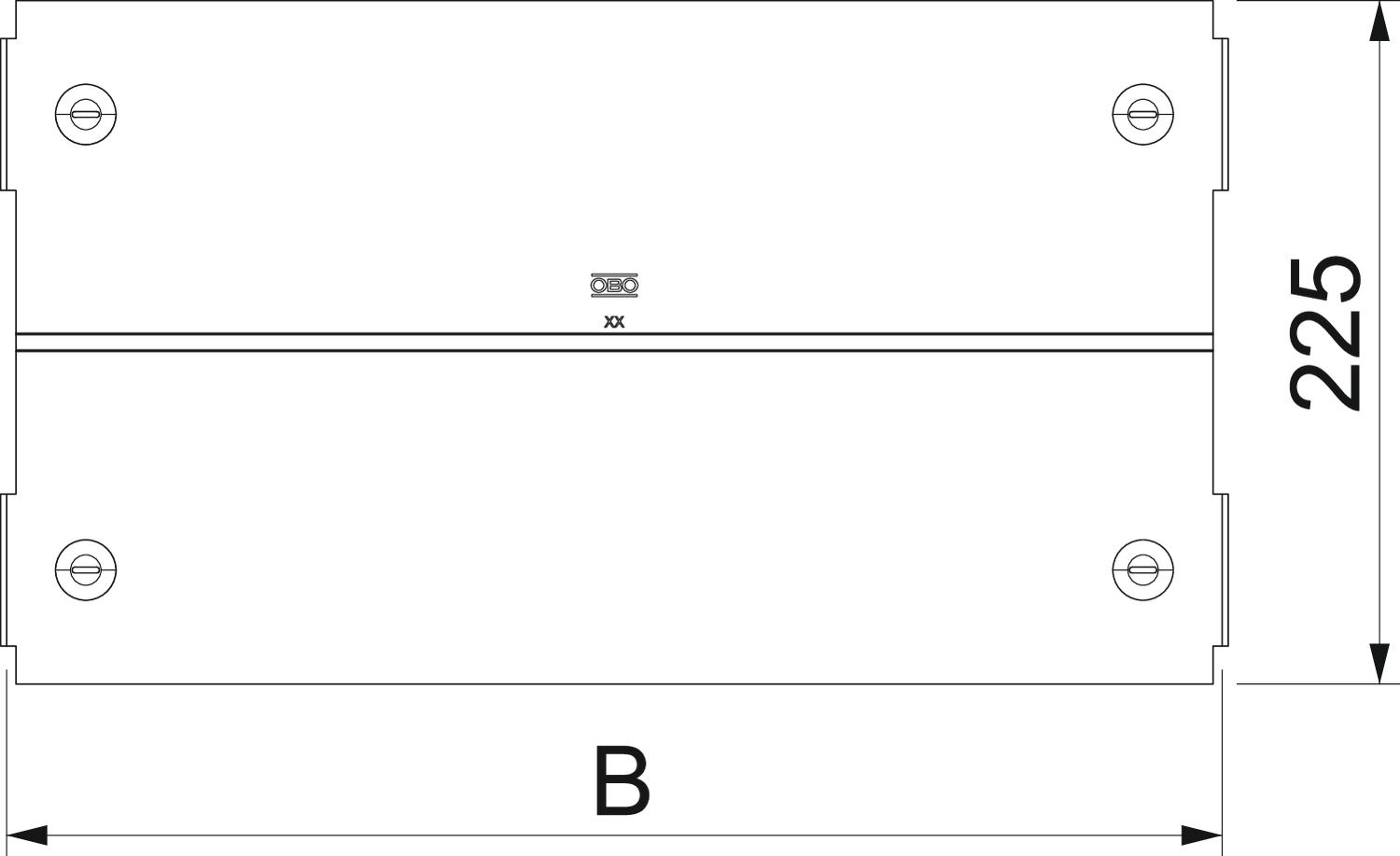

Mõõdistatud joonis LGBED 200 FS / 6226210, 38.80 kB, jpg
