Kaas liigendpoogna elemendile FT 200 | 1

morepic-1

morepic-2

Kaas liigendpoogna elemendile FT

Artikli nr. 6226230 | EAN 4012196536122

Artikli nr. / Tüüp

Laius

Pleki paksus

Toote kirjeldus

Toote kirjeldus

Pöördfiksaatoritega kaas keevitatud pulkadega liigendpoognate katmiseks.

Tehnilised andmed

Tehnilised andmed

Kinnitusviis	Pöördfiksaator
Laius	200 mm
Materjal	Teras
Mõõde	B200
Mõõt B	200 mm
Pinnakate	Kuumtsingitud kastmismeetodil
Pleki paksus	1 mm
Põlv (nurk)	reguleeritav

Roostevaba teras, peitsitud	ei
Šarniirtoime	ei
Sobib kaabliredelile	jah
Sobib kaablirennile	ei
Sobib korvrennile	ei
Toimetagamine	ei
Ümbersuunaja	Vertikaalne, tõusev/langev
Värv	zinc

Kõik tüübid

Kõik tüübid

Tüüp	Laius	Pleki paksus	Artikli nr.	Kogus	kl. VKE
LGBED 200 FT	200 mm	1 mm	6226230	Tükki	1 Tükki
LGBED 300 FT	300 mm	1 mm	6226232	Tükki	1 Tükki
LGBED 400 FT	400 mm	1 mm	6226234	Tükki	1 Tükki
LGBED 450 FT	450 mm	1,25 mm	6226236	Tükki	1 Tükki
LGBED 500 FT	500 mm	1,25 mm	6226238	Tükki	1 Tükki
LGBED 600 FT	600 mm	1,25 mm	6226240	Tükki	1 Tükki

Allalaadimised

Tooteleht LGBED 200 FT / 6226230 , 0.20MB , pdf

Juhend KTS Kabeltragsysteme , 1.61MB , pdf

Brošüür Keevitatud kaabliredelisüsteem , 2.10MB , pdf

Kataloog Kabeltragsysteme , 45.23MB , pdf

Vastavusdeklaratsioon LGBED 200 FT / 6226230 , 0.16MB , pdf

UK-vastavusdeklaratsioonid LGBED 200 FT / 6226230 , 0.09MB , pdf

Laadi alla

Montaažijuhend KTS paigaldusjuhend versioon 1.1 Kasutatav kõigil OBO kaablikandesüsteemidel , 2.61MB , pdf

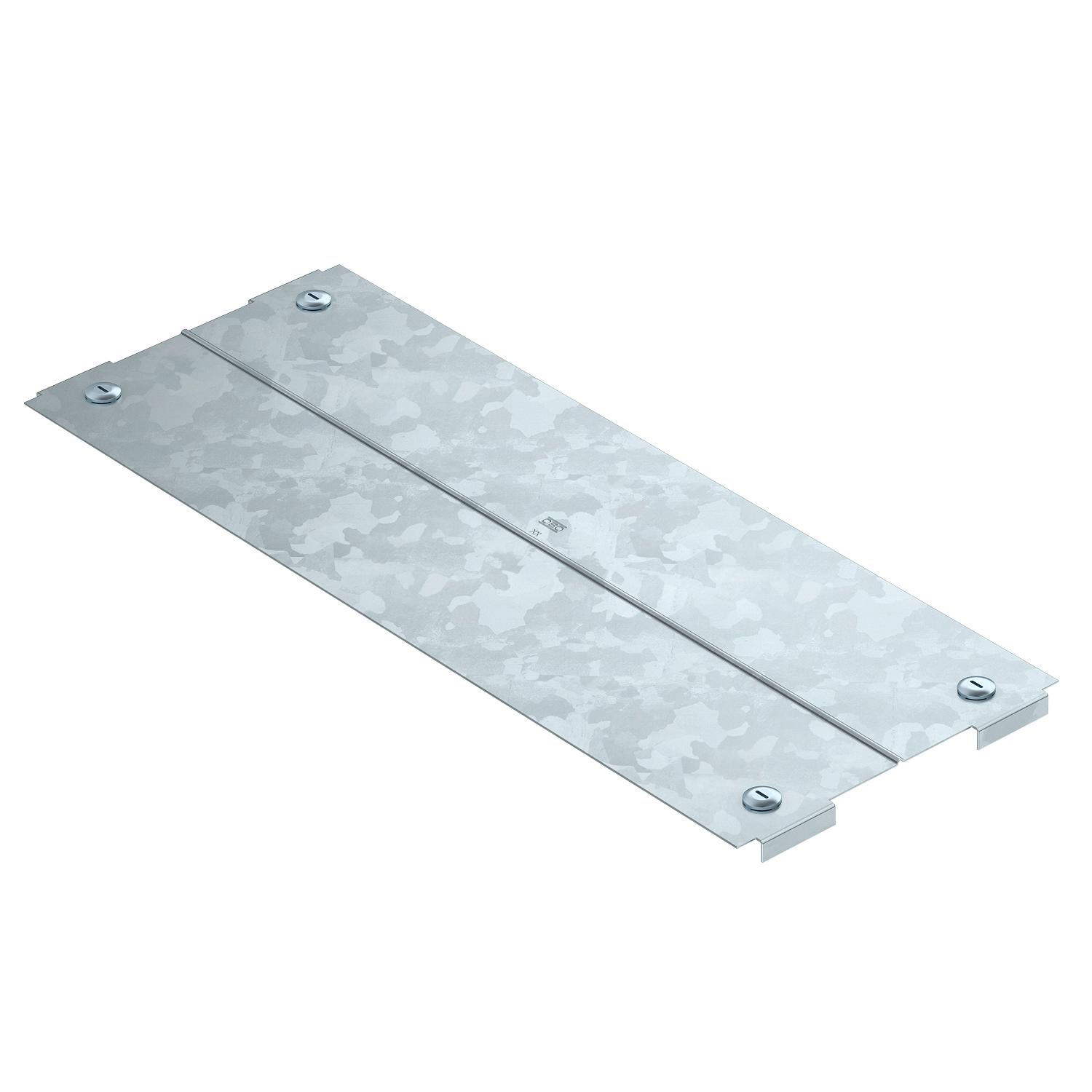

Toote joonis LGBED 200 FT / 6226230, 69.16 kB, jpg

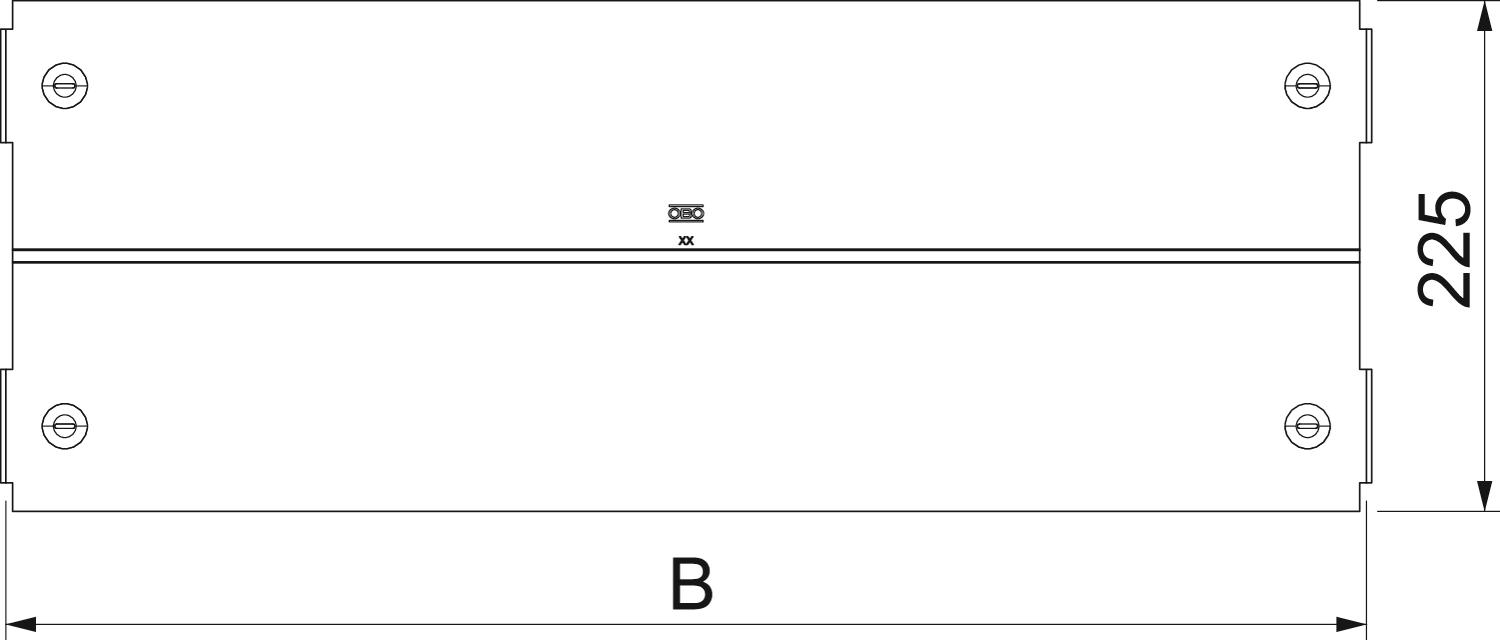

Mõõdistatud joonis LGBED 200 FT / 6226230, 32.87 kB, jpg

LGBED 200 FT / 6226230
