Kaas T-hargmikule A4

Artikli nr. 6226180 | EAN 4012196535989

Artikli nr. / Tüüp

Laius

Pleki paksus

Toote kirjeldus

Toote kirjeldus

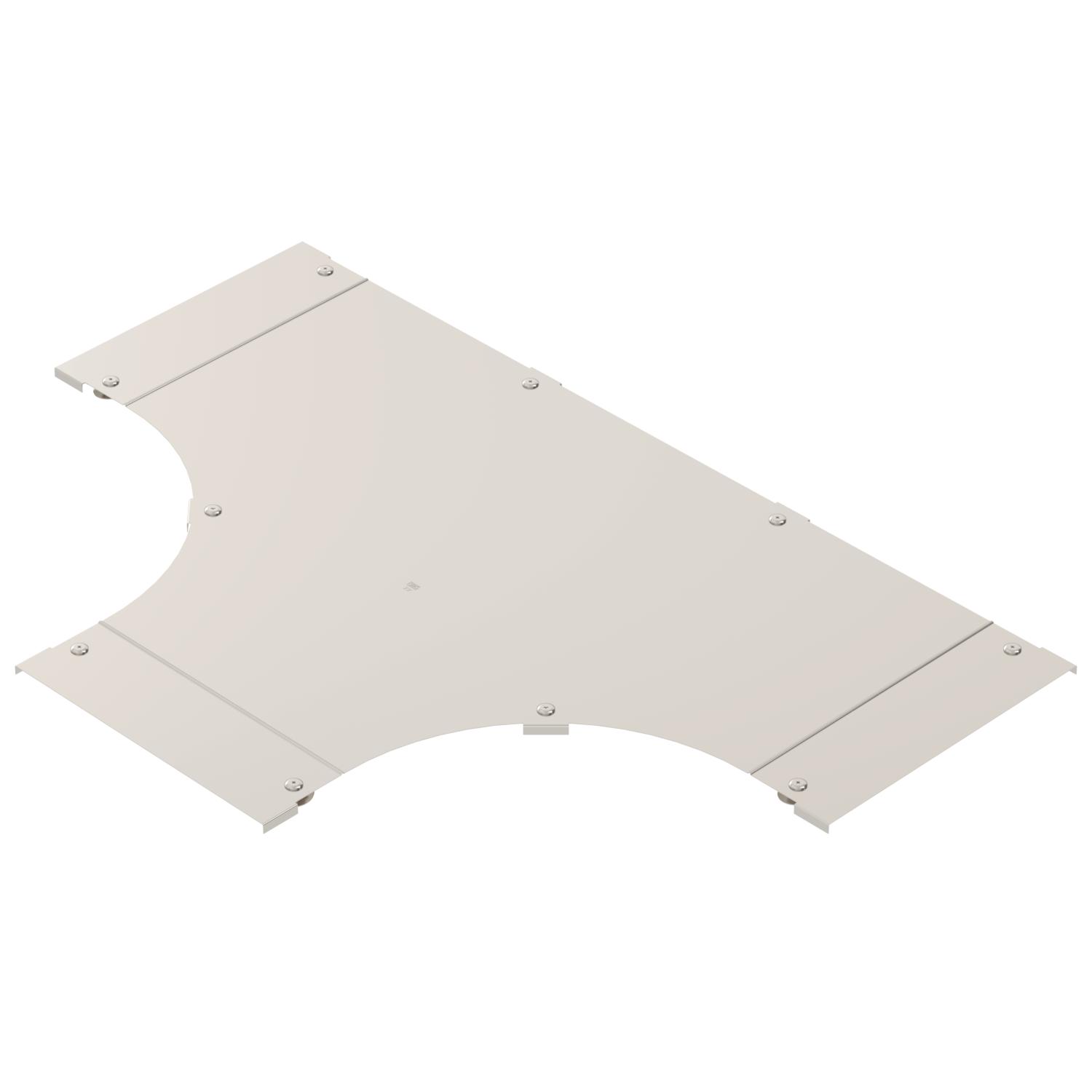

Pöördfiksaatoritega kaas keevitatud pulkadega T-hargmike katmiseks.

Tehnilised andmed

Tehnilised andmed

Kinnitusviis	Pöördfiksaator
Laius	200 mm
Materjal	roostevaba teras 1.4571
Materjali paksus	1 mm
Mõõde	B200
Mõõt B	200 mm
Pika sildega teostus	ei

Pinnakate	hele, järeltöödeldud
Pleki paksus	1 mm
Roostevaba teras, peitsitud	ei
Sobib kaabliredelile	jah
Sobib kaablirennile	ei
Värv	roostevaba teras

Kõik tüübid

Kõik tüübid

Tüüp	Laius	Pleki paksus	Artikli nr.	Kogus	kl. VKE
LTD 200 R3 A4	200 mm	1 mm	6226180	Tükki	1 Tükki
LTD 300 R3 A4	300 mm	1 mm	6226182	Tükki	1 Tükki
LTD 400 R3 A4	400 mm	1 mm	6226184	Tükki	1 Tükki
LTD 500 R3 A4	500 mm	1,25 mm	6226186	Tükki	1 Tükki
LTD 600 R3 A4	600 mm	1,25 mm	6226188	Tükki	1 Tükki
