Kaas T-hargmikule FS

Artikli nr. 6226100 | EAN 4012196535422

Artikli nr. / Tüüp

Laius

Pleki paksus

Toote kirjeldus

Toote kirjeldus

Pöördfiksaatoritega kaas keevitatud pulkadega T-hargmike katmiseks.

Tehnilised andmed

Tehnilised andmed

Kinnitusviis	Pöördfiksaator
Laius	200 mm
Materjal	Teras
Materjali paksus	1 mm
Mõõde	B200
Mõõt B	200 mm
Pika sildega teostus	ei

Pinnakate	kuumtsingitud lintmeetodil
Pleki paksus	1 mm
Roostevaba teras, peitsitud	ei
Sobib kaabliredelile	jah
Sobib kaablirennile	ei
Värv	zinc

Kõik tüübid

Kõik tüübid

Tüüp	Laius	Pleki paksus	Artikli nr.	Kogus	kl. VKE
LTD 200 R3 FS	200 mm	1 mm	6226100	Tükki	1 Tükki
LTD 300 R3 FS	300 mm	1 mm	6226102	Tükki	1 Tükki
LTD 400 R3 FS	400 mm	1 mm	6226104	Tükki	1 Tükki
LTD 500 R3 FS	500 mm	1,25 mm	6226106	Tükki	1 Tükki
LTD 600 R3 FS	600 mm	1,25 mm	6226108	Tükki	1 Tükki

Allalaadimised

Tooteleht LTD 200 R3 FS / 6226100 , 0.21MB , pdf

Juhend KTS Kabeltragsysteme , 1.61MB , pdf

Brošüür Keevitatud kaabliredelisüsteem , 2.10MB , pdf

Kataloog Kabeltragsysteme , 45.23MB , pdf

Vastavusdeklaratsioon LTD 200 R3 FS / 6226100 , 0.15MB , pdf

UK-vastavusdeklaratsioonid LTD 200 R3 FS / 6226100 , 0.09MB , pdf

Laadi alla

Montaažijuhend KTS paigaldusjuhend versioon 1.1 Kasutatav kõigil OBO kaablikandesüsteemidel , 2.61MB , pdf

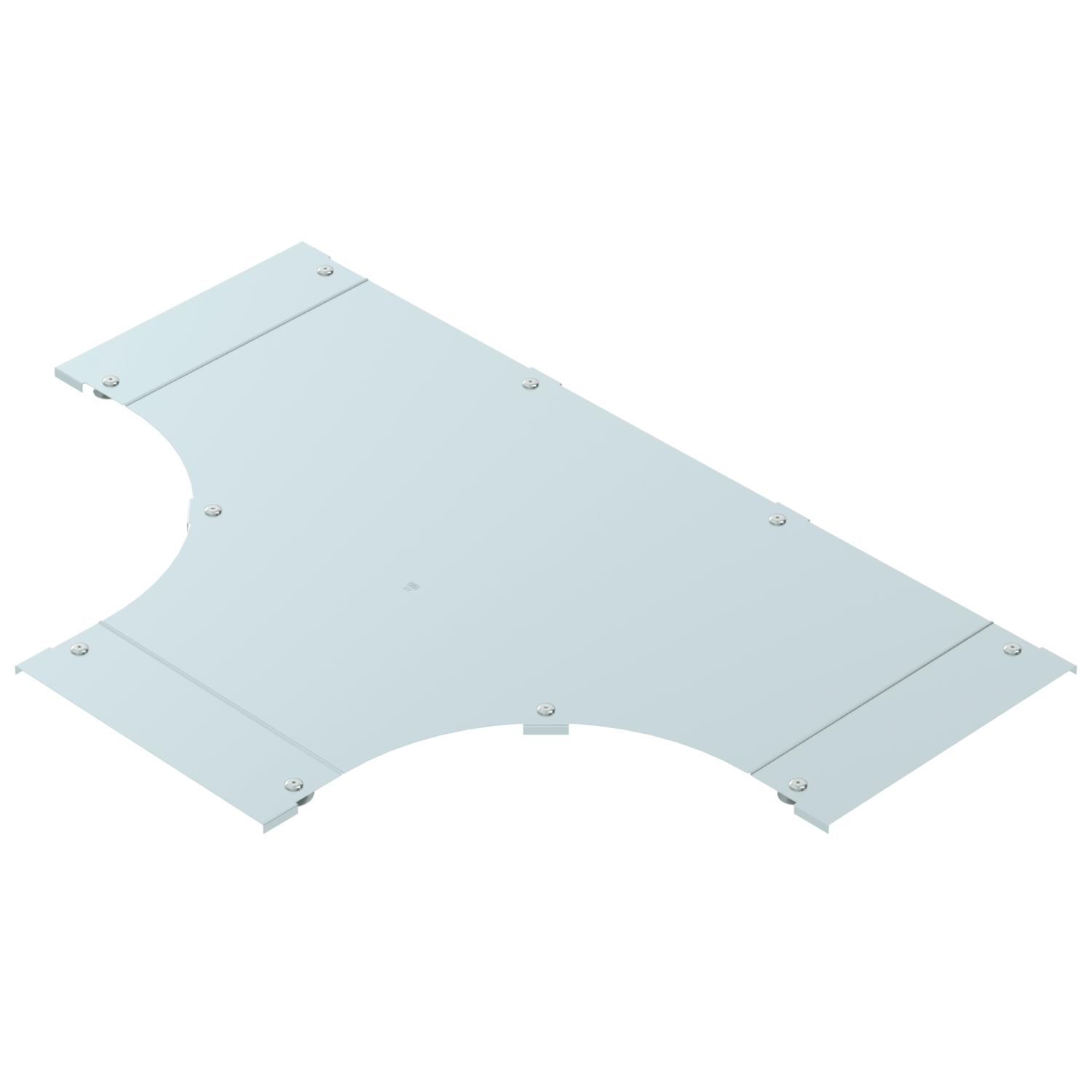

Toote joonis LTD 200 R3 FS / 6226100, 29.63 kB, jpg

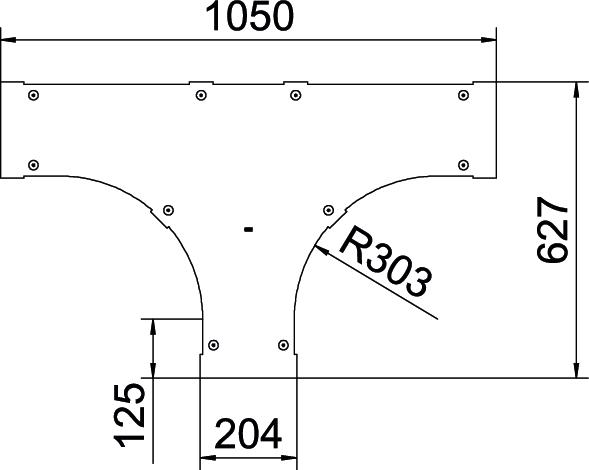

Mõõdistatud joonis LTD 200 R3 FS / 6226100, 58.19 kB, jpg
