Kaas T-hargmikule FT 400 | 1

morepic-1

morepic-2

Kaas T-hargmikule FT

Artikli nr. 6226124 | EAN 4012196535712

Artikli nr. / Tüüp

Laius

Pleki paksus

Toote kirjeldus

Toote kirjeldus

Pöördfiksaatoritega kaas keevitatud pulkadega T-hargmike katmiseks.

Tehnilised andmed

Tehnilised andmed

Kinnitusviis	Pöördfiksaator
Laius	400 mm
Materjal	Teras
Materjali paksus	1 mm
Mõõde	B400
Mõõt B	400 mm
Pika sildega teostus	ei

Pinnakate	Kuumtsingitud kastmismeetodil
Pleki paksus	1 mm
Roostevaba teras, peitsitud	ei
Sobib kaabliredelile	jah
Sobib kaablirennile	ei
Värv	zinc

Kõik tüübid

Kõik tüübid

Tüüp	Laius	Pleki paksus	Artikli nr.	Kogus	kl. VKE
LTD 200 R3 FT	200 mm	1 mm	6226120	Tükki	1 Tükki
LTD 300 R3 FT	300 mm	1 mm	6226122	Tükki	1 Tükki
LTD 400 R3 FT	400 mm	1 mm	6226124	Tükki	1 Tükki
LTD 450 R3 FT	450 mm	1,25 mm	6226126	Tükki	1 Tükki
LTD 500 R3 FT	500 mm	1,25 mm	6226128	Tükki	1 Tükki
LTD 600 R3 FT	600 mm	1,25 mm	6226130	Tükki	1 Tükki
LTD 1000 R3 FT	1000 mm	1,25 mm	6226138	Tükki	1 Tükki
LTD 1200 R3 FT	1200 mm	1,25 mm	6226142	Tükki	1 Tükki

Allalaadimised

Tooteleht LTD 400 R3 FT / 6226124 , 0.22MB , pdf

Juhend KTS Kabeltragsysteme , 1.61MB , pdf

Brošüür Keevitatud kaabliredelisüsteem , 2.10MB , pdf

Kataloog Kabeltragsysteme , 45.23MB , pdf

Vastavusdeklaratsioon LTD 400 R3 FT / 6226124 , 0.15MB , pdf

UK-vastavusdeklaratsioonid LTD 400 R3 FT / 6226124 , 0.09MB , pdf

Laadi alla

Montaažijuhend KTS paigaldusjuhend versioon 1.1 Kasutatav kõigil OBO kaablikandesüsteemidel , 2.61MB , pdf

Toote joonis LTD 400 R3 FT / 6226124, 65.36 kB, jpg

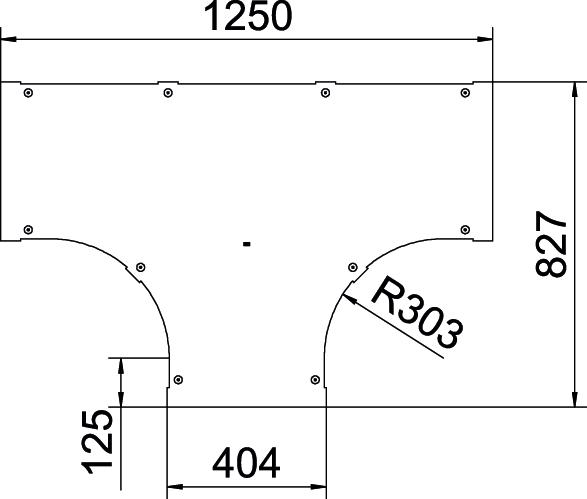

Mõõdistatud joonis LTD 400 R3 FT / 6226124, 58.19 kB, jpg

LTD 400 R3 FT / 6226124
