Kanalielement GES4 jaoks, kõrgus 100–150 mm 2400 | 300 | 100 | 150 | 3
morepic-1 morepic-2

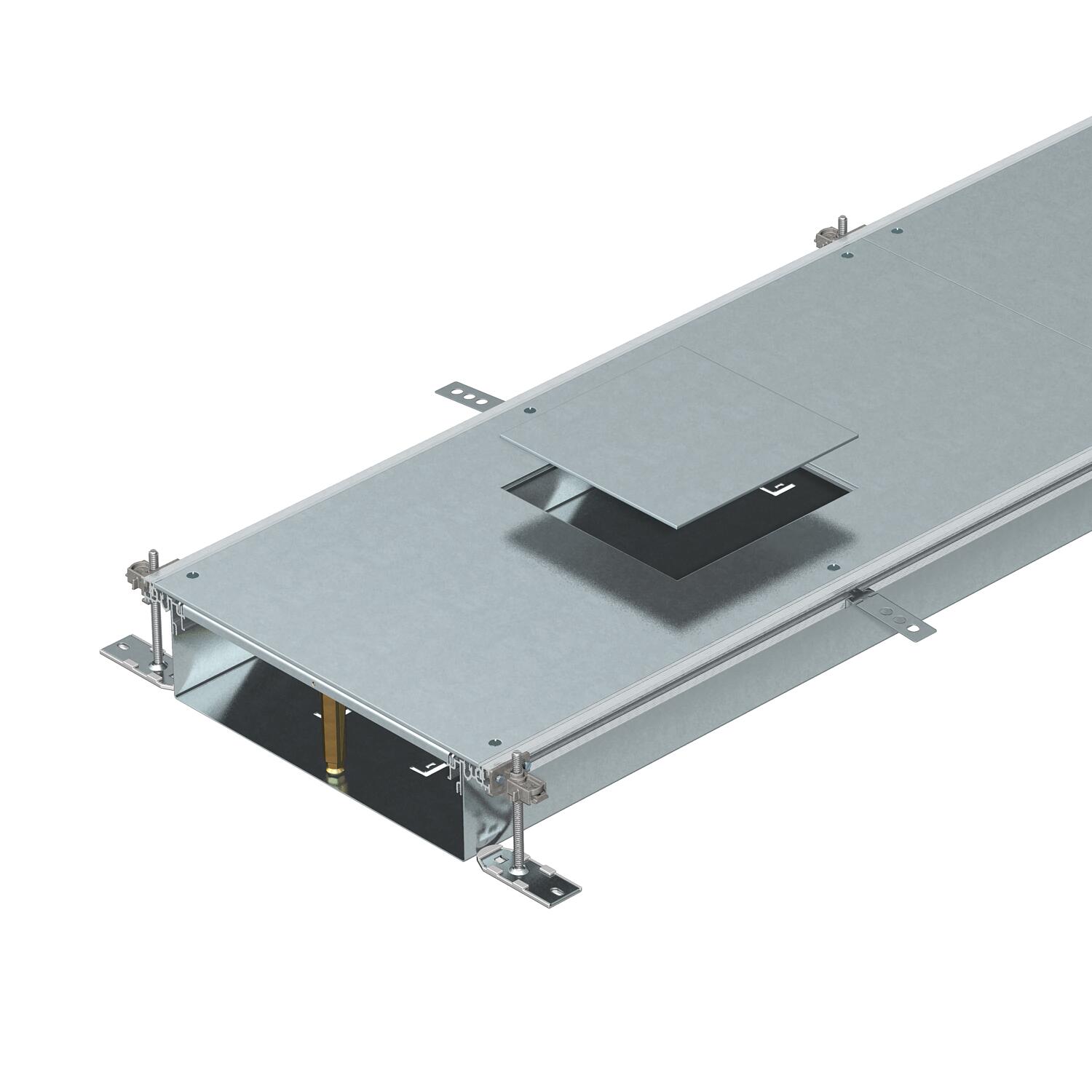

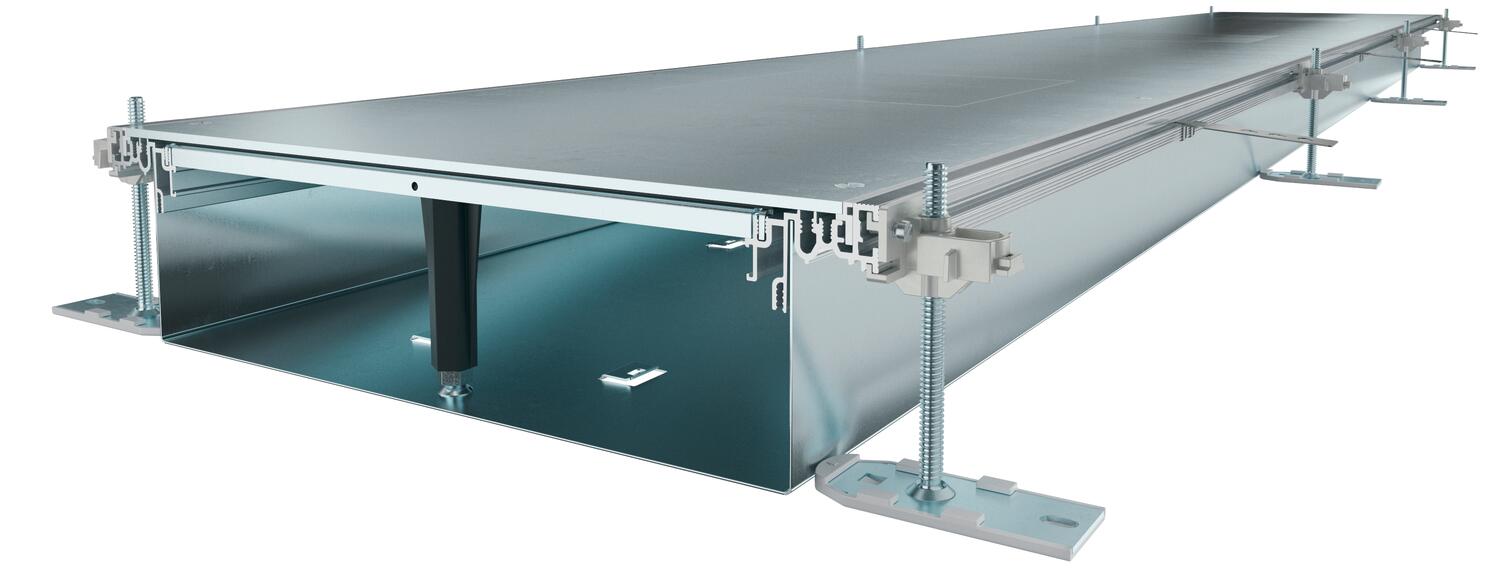

Kanalielement GES4 jaoks, kõrgus 100–150 mm

Artikli nr. 7424620 | EAN 4012195244714

2400 mm
100 mm
150 mm
3
Toote kirjeldus
Toote kirjeldus
Paigaldusvalmis 3 või 6 seadmepaigalduskaanega kanalielement juhtmeläbiviiguks ja nimisuurusega 4 põrandakarpide paigaldamiseks, mis koosneb kanali alaosast (vann külje ja põhja kinnitusprofiilidega) ning pimekattega suletud montaažiavaga kanali kaanest. Hoidelappidega põhjavann vaheseinte iseliituva paigaldamise võimaldamiseks. Tarnekomplekti kuuluvad 6 reguleeritava kõrgusega kinnitusnurgikut, 6 tasanduskihi ankrut, ja kaane koormustoed (3 tk kanali nimilaiuse 300 korral) või kaane kõrguse reguleerimisega koormustoed: (3 tk kanali nimilaiuse 400 ning 6 tk kanali nimilaiuste 500 ja 600 korral). Kanali kaas on tarnimise ajaks kinni kruvitud.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksamaa
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
Tehnilised andmed

Tehnilised andmed

Eemaldatav kaas jah
Ette nähtud paigaldusseadmete arv 3
Kaane materjali paksus 4
Katted 3
Kinnitamine vaheseinale pistma
Koos potentsiaaliühtlustusega ei
Lahtisidestatav ei
Laius 300 mm
Lukustuv kaanekinnitus ei
Materjal Teras

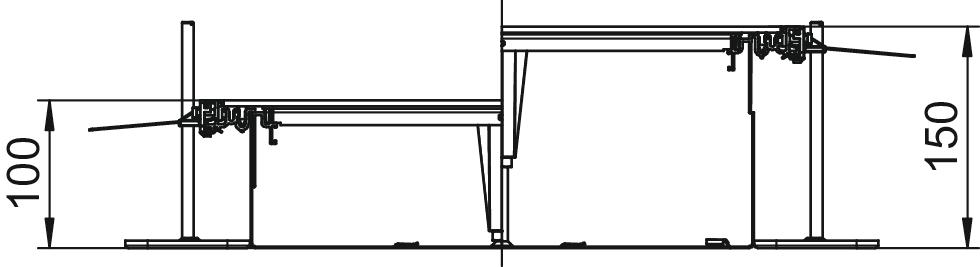

Max joondusvahemik 150 mm
Max kanalikõrgus 150 mm
Min joondusvahemik 100 mm
Min kanalikõrgus 100 mm
Mõõde 2400x300x100
Nimisuurus põrandakarpidele 4
Paigaldusava põrandakarbile
Paigaldusava ruudukujuline
Paigaldusava kate jah
Pikkus 2400 mm
Pinnakate kuumtsingitud lintmeetodil
Põhjaplekk jah
Põrandapealse paagi paigaldusava ei
Sektsioonide arv 3 St.
Sobib paisumisvuugile ei
Tasanduskihi miinimumpaksus 100
Tihendi paigaldusvõimalus jah
ühendatavate vaheseinte arv 2
Ühendusavaga jah
Üleulatuv jah
Vaheseinaga ei
Kõik tüübid

Kõik tüübid

Tüüp Pikkus Laius Min kanalikõrgus Max kanalikõrgus Katted Artikli nr. Kogus kl. VKE
OKA-W30010050D4 2400 mm 300 mm 100 mm 150 mm 3 7424620
2,4 m
OKA-W40010050D4 2400 mm 400 mm 100 mm 150 mm 3 7424622
2,4 m
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Vasakusuunalise nurkharu komplekt, kõrgus 40–240 mm Vasakusuunalise nurkharu komplekt, kõrgus 40–240 mm OKA-G30040240FBL 7423962
1 Tükki
Paremasuunalise nurkharu komplekt, kõrgus 40–240 mm Paremasuunalise nurkharu komplekt, kõrgus 40–240 mm OKA-G30040240FBR 7423982
1 Tükki
Kanali otsadetail, kõrgus 40–240 mm Kanali otsadetail, kõrgus 40–240 mm OKA-G30040240ES 7424302
1 Tükki
T-kanaliharude ja ristikujuliste kanaliharude komplekt T-kanaliharude ja ristikujuliste kanaliharude komplekt OKA FB2 TX 7424821
1 Tükki
Potentsiaaliühtlustusjuhi klemm Potentsiaaliühtlustusjuhi klemm 8AWR 6288704
10 Tükki

Paigalduse tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Vaakumtõsteseade 300 N Vaakumtõsteseade 300 N WZ 1029 7408634
1 Tükki
