Kanalielement GES4 jaoks, kõrgus 60–110 mm 2400 | 300 | 60 | 110 | 3
morepic-1 morepic-2

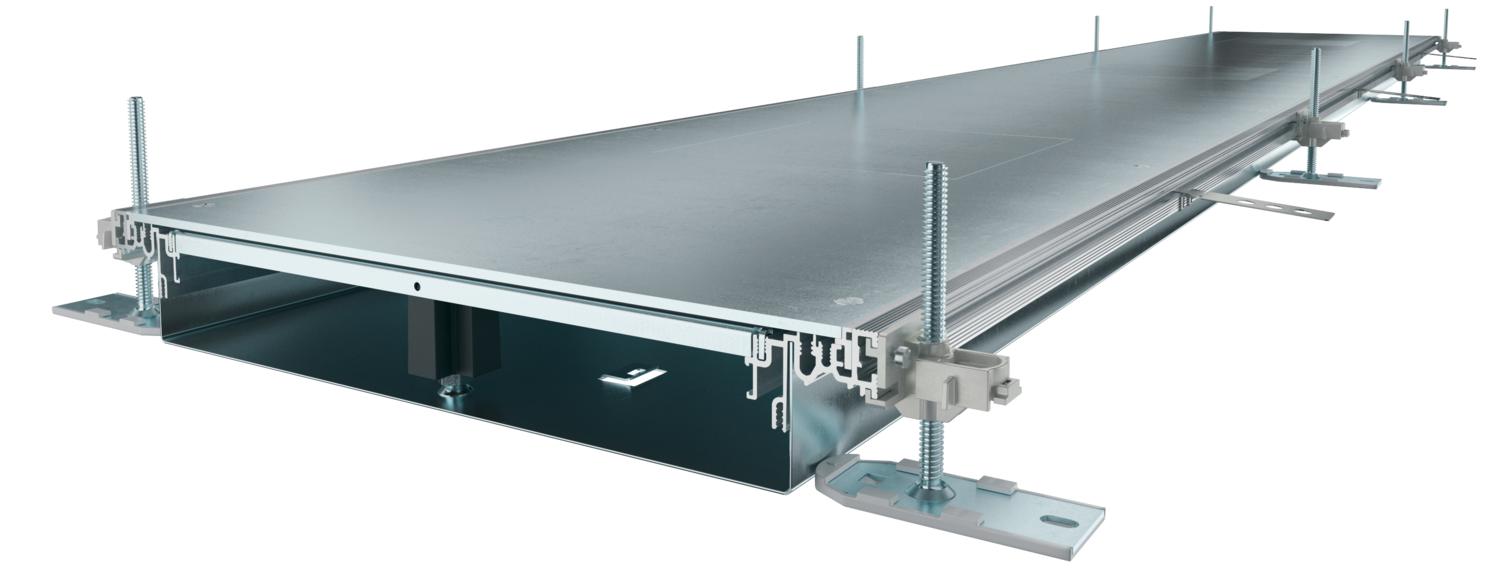

Kanalielement GES4 jaoks, kõrgus 60–110 mm

Artikli nr. 7424600 | EAN 4012195244677

2400 mm
60 mm
110 mm
3
Toote kirjeldus
Toote kirjeldus
Paigaldusvalmis 3 või 6 seadmepaigalduskaanega kanalielement juhtmeläbiviiguks ja nimisuurusega 4 põrandakarpide paigaldamiseks, mis koosneb kanali alaosast (vann külje ja põhja kinnitusprofiilidega) ning pimekattega suletud montaažiavaga kanali kaanest. Hoidelappidega põhjavann vaheseinte iseliituva paigaldamise võimaldamiseks. Tarnekomplekti kuuluvad 6 reguleeritava kõrgusega kinnitusnurgikut, 6 tasanduskihi ankrut, ja kaane koormustoed (3 tk kanali nimilaiuse 300 korral) või kaane kõrguse reguleerimisega koormustoed: (3 tk kanali nimilaiuse 400 ning 6 tk kanali nimilaiuste 500 ja 600 korral). Kanali kaas on tarnimise ajaks kinni kruvitud.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksamaa
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
Tehnilised andmed

Tehnilised andmed

Eemaldatav kaas jah
Ette nähtud paigaldusseadmete arv 3
Kaane materjali paksus 4
Katted 3
Kinnitamine vaheseinale pistma
Koos potentsiaaliühtlustusega ei
Lahtisidestatav ei
Laius 300 mm
Lukustuv kaanekinnitus ei
Materjal Teras
Max joondusvahemik 110 mm
Max kanalikõrgus 110 mm
Min joondusvahemik 60 mm
Min kanalikõrgus 60 mm
Mõõde 2400x300x60
Nimisuurus põrandakarpidele 4
Paigaldusava põrandakarbile
Paigaldusava ruudukujuline
Paigaldusava kate jah
Pikkus 2400 mm
Pinnakate kuumtsingitud lintmeetodil
Põhjaplekk jah
Põrandapealse paagi paigaldusava ei
Sektsioonide arv 3 St.
Sobib paisumisvuugile ei
Tasanduskihi miinimumpaksus 60
Tihendi paigaldusvõimalus jah
ühendatavate vaheseinte arv 2
Ühendusavaga jah
Üleulatuv jah
Vaheseinaga ei
Kõik tüübid

Kõik tüübid

Tüüp Pikkus Laius Min kanalikõrgus Max kanalikõrgus Katted Artikli nr. Kogus kl. VKE
OKA-W3006050D4 2400 mm 300 mm 60 mm 110 mm 3 7424600
2,4 m

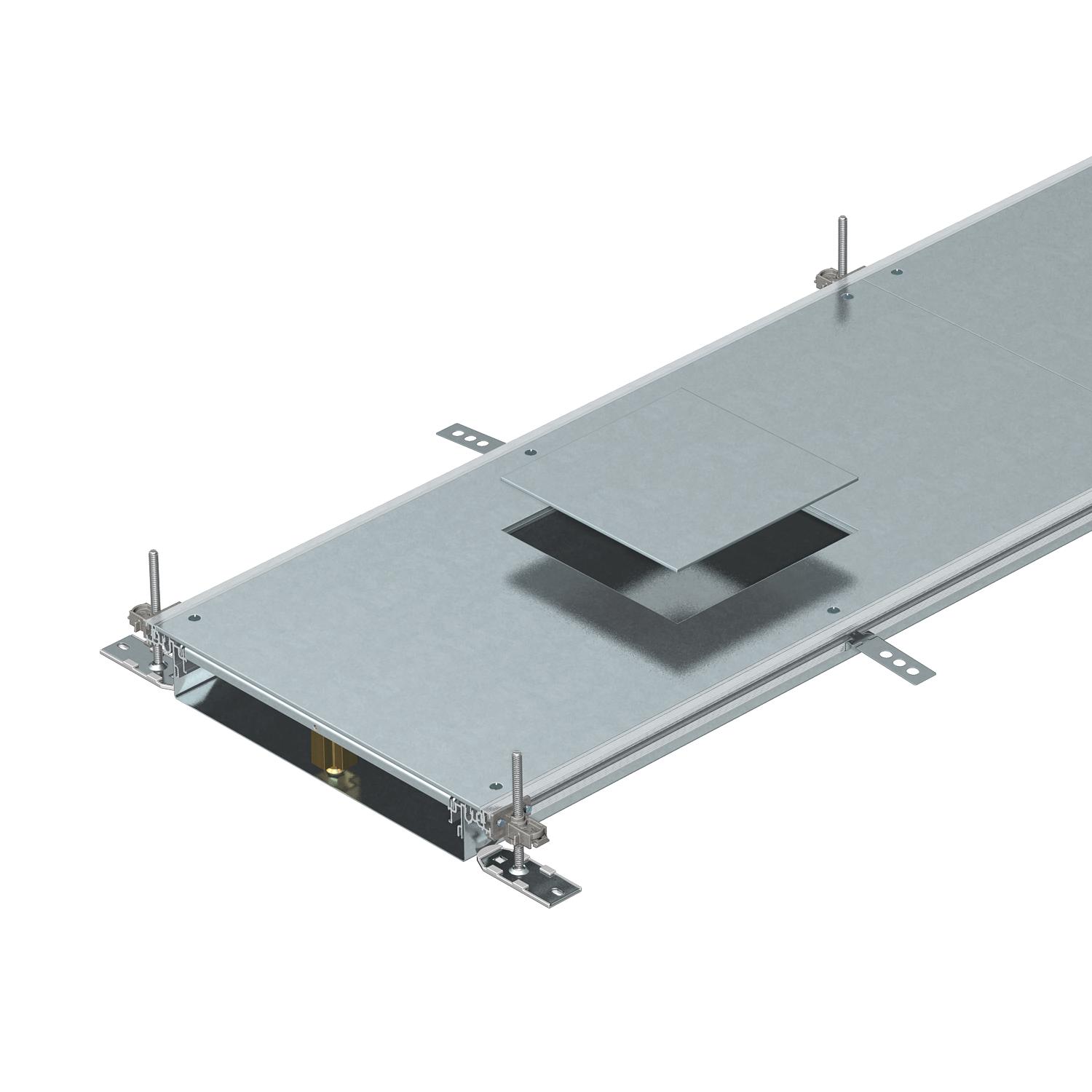

OKA-W4006050D4 2400 mm 400 mm 60 mm 110 mm 3 7424602
2,4 m
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Vasakusuunalise nurkharu komplekt, kõrgus 40–150 mm Vasakusuunalise nurkharu komplekt, kõrgus 40–150 mm OKA-G30040150FBL 7423952
1 Tükki
Paremasuunalise nurkharu komplekt, kõrgus 40–150 mm Paremasuunalise nurkharu komplekt, kõrgus 40–150 mm OKA-G30040150FBR 7423972
1 Tükki
Kanali otsadetail, kõrgus 40–150 mm Kanali otsadetail, kõrgus 40–150 mm OKA-G30040150ES 7424282
1 Tükki
T-kanaliharude ja ristikujuliste kanaliharude komplekt T-kanaliharude ja ristikujuliste kanaliharude komplekt OKA FB2 TX 7424821
1 Tükki
Potentsiaaliühtlustusjuhi klemm Potentsiaaliühtlustusjuhi klemm 8AWR 6288704
10 Tükki

Paigalduse tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Eraldusriiul, kanali kõrgus 40 mm Eraldusriiul, kanali kõrgus 40 mm OKA2 TW 40 7401988
2,4 m
Eraldusriiul, kanali kõrgus 50 mm Eraldusriiul, kanali kõrgus 50 mm OKA2 TW 50 7401992
2,4 m
Eraldusriiul, kanali kõrgus 60 mm Eraldusriiul, kanali kõrgus 60 mm OKA2 TW 60 7401996
2,4 m
Eraldusriiul, kanali kõrgus 70 mm Eraldusriiul, kanali kõrgus 70 mm OKA2 TW 70 7402000
2,4 m
Eraldusriiul, kanali kõrgus 80 mm Eraldusriiul, kanali kõrgus 80 mm OKA2 TW 80 7402004
2,4 m
Eraldusriiul, kanali kõrgus 90 mm Eraldusriiul, kanali kõrgus 90 mm OKA2 TW 90 7402008
2,4 m
Vaakumtõsteseade 300 N Vaakumtõsteseade 300 N WZ 1029 7408634
1 Tükki
