Kanalielement GES9 jaoks, kõrgus 100–150 mm 2400 | 400 | 100 | 150 | 3
morepic-1 morepic-2

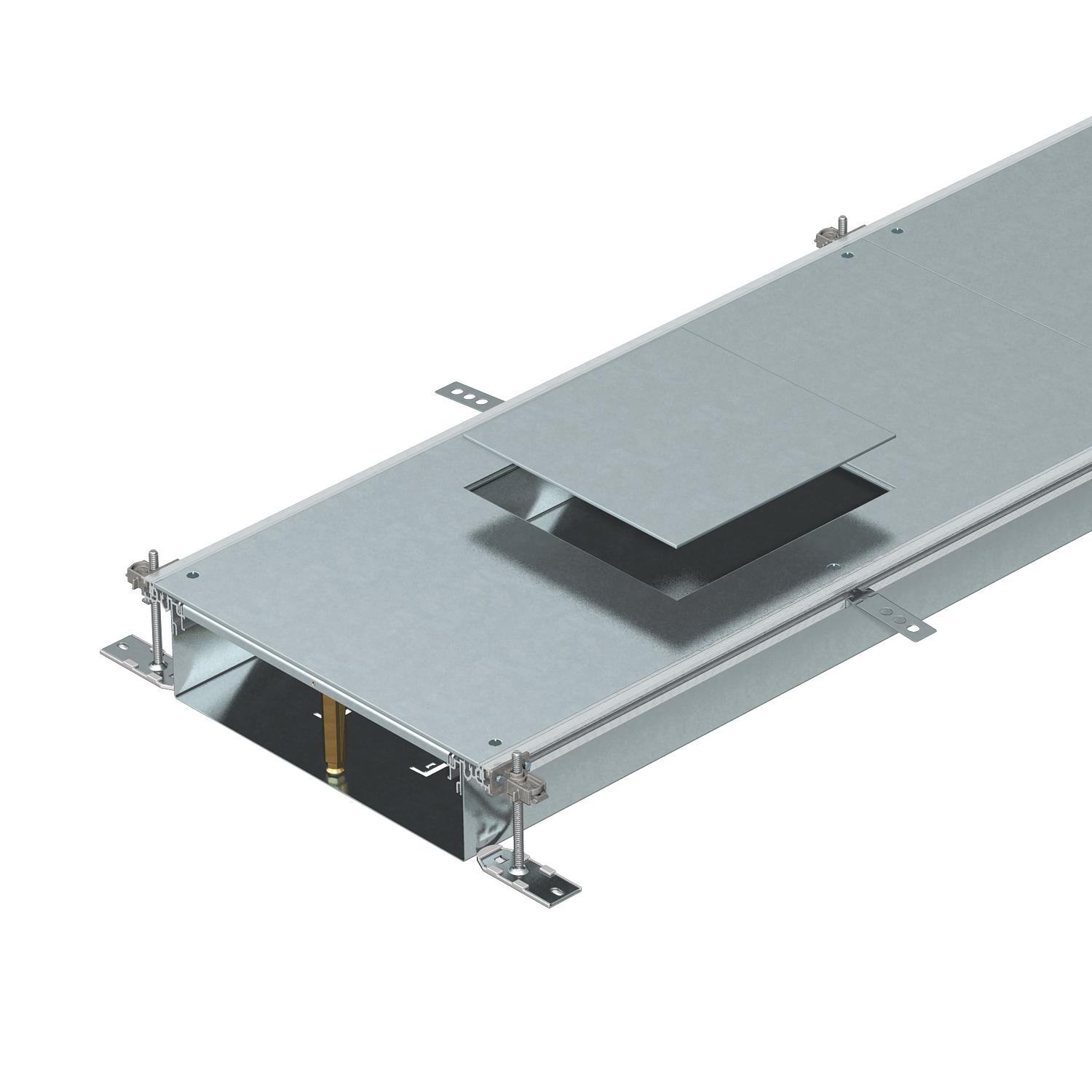

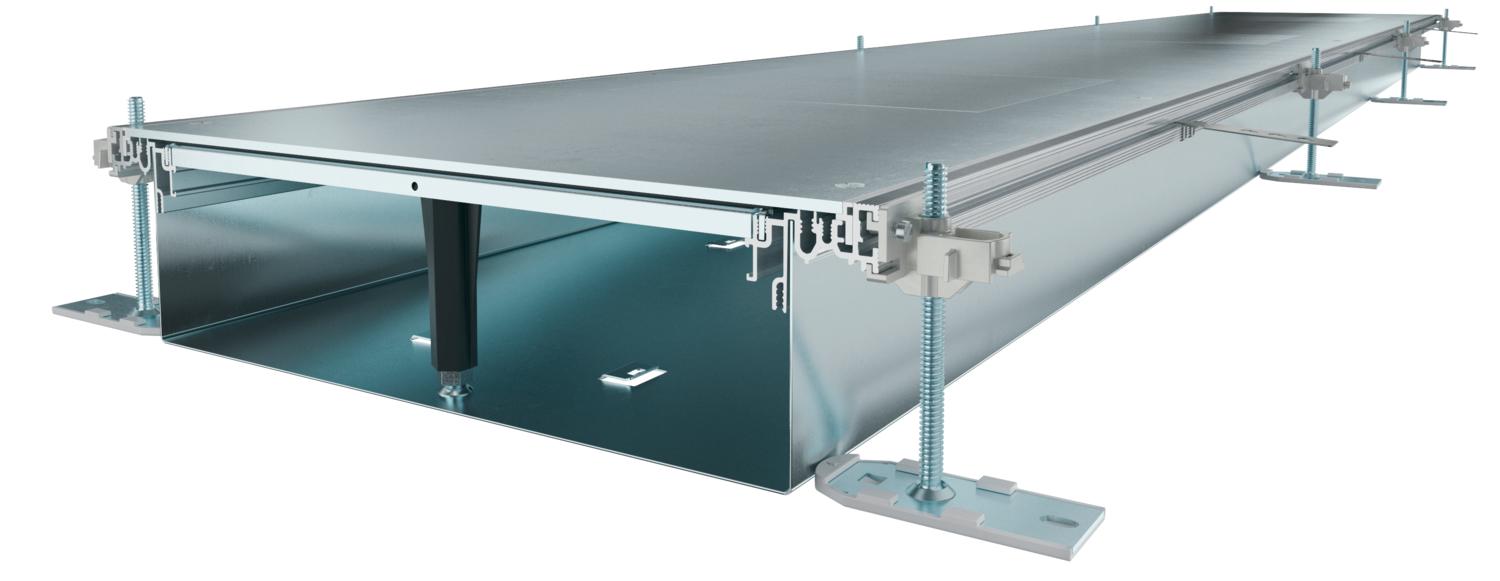

Kanalielement GES9 jaoks, kõrgus 100–150 mm

Artikli nr. 7424740 | EAN 4012195244912

2400 mm
100 mm
150 mm
Toote kirjeldus
Toote kirjeldus
Paigaldusvalmis 3 või 6 seadmepaigalduskaanega kanalielement juhtmeläbiviiguks ja nimisuurusega 9 põrandakarpide paigaldamiseks, mis koosneb kanali alaosast (vann külje ja põhja kinnitusprofiilidega) ning pimekattega suletud montaažiavaga kanali kaanest. Hoidelappidega põhjavann vaheseinte iseliituva paigaldamise võimaldamiseks. Tarnekomplekti kuuluvad 6 reguleeritava kõrgusega kinnitusnurgikut, 6 tasanduskihi ankrut ja kaane kõrguse reguleerimisega koormustoed (3 tk kanali nimilaiuse 400 ning 6 tk kanali nimilaiuste 500 ja 600 korral). Kanali kaas on tarnimise ajaks kinni keeratud.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksamaa
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
Tehnilised andmed

Tehnilised andmed

Eemaldatav kaas jah
Ette nähtud paigaldusseadmete arv 3
Kaane materjali paksus 4
Katted 3
Kinnitamine vaheseinale pistma
Koos potentsiaaliühtlustusega ei
Lahtisidestatav jah
Laius 400 mm
Lukustuv kaanekinnitus ei
Materjal Teras

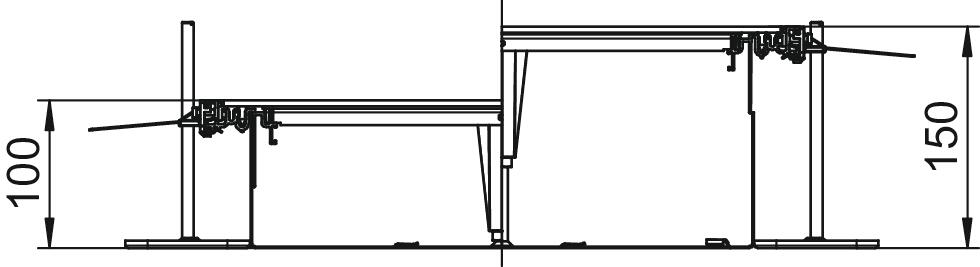

Max joondusvahemik 150 mm
Max kanalikõrgus 150 mm
Min joondusvahemik 100 mm
Min kanalikõrgus 100 mm
Mõõde 2400x400x100
Nimisuurus põrandakarpidele 9
Paigaldusava põrandakarbile
Paigaldusava ruudukujuline
Paigaldusava kate jah
Pikkus 2400 mm
Pinnakate kuumtsingitud lintmeetodil
Põhjaplekk jah
Põrandapealse paagi paigaldusava ei
Sektsioonide arv 3 St.
Sobib paisumisvuugile ei
Tasanduskihi miinimumpaksus 100
Tihendi paigaldusvõimalus jah
ühendatavate vaheseinte arv 2
Ühendusavaga jah
Üleulatuv jah
Vaheseinaga ei
Kõik tüübid

Kõik tüübid

Tüüp Pikkus Laius Min kanalikõrgus Max kanalikõrgus Katted Artikli nr. Kogus kl. VKE
OKA-W40010050D9 2400 mm 400 mm 100 mm 150 mm 3 7424740
2,4 m
OKA-W50010050D9 2400 mm 500 mm 100 mm 150 mm 6 7424742
2,4 m
OKA-W60010050D9 2400 mm 600 mm 100 mm 150 mm 6 7424744
2,4 m
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Vasakusuunalise nurkharu komplekt, kõrgus 40–240 mm Vasakusuunalise nurkharu komplekt, kõrgus 40–240 mm OKA-G40040240FBL 7423964
1 Tükki
Paremasuunalise nurkharu komplekt, kõrgus 40–240 mm Paremasuunalise nurkharu komplekt, kõrgus 40–240 mm OKA-G40040240FBR 7423984
1 Tükki
Kanali otsadetail, kõrgus 40–240 mm Kanali otsadetail, kõrgus 40–240 mm OKA-G40040240ES 7424304
1 Tükki
T-kanaliharude ja ristikujuliste kanaliharude komplekt T-kanaliharude ja ristikujuliste kanaliharude komplekt OKA FB2 TX 7424821
1 Tükki
Potentsiaaliühtlustusjuhi klemm Potentsiaaliühtlustusjuhi klemm 8AWR 6288704
10 Tükki

Paigalduse tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Eraldusriiul, kanali kõrgus 40 mm Eraldusriiul, kanali kõrgus 40 mm OKA2 TW 40 7401988
2,4 m
Eraldusriiul, kanali kõrgus 50 mm Eraldusriiul, kanali kõrgus 50 mm OKA2 TW 50 7401992
2,4 m
Eraldusriiul, kanali kõrgus 60 mm Eraldusriiul, kanali kõrgus 60 mm OKA2 TW 60 7401996
2,4 m
Eraldusriiul, kanali kõrgus 70 mm Eraldusriiul, kanali kõrgus 70 mm OKA2 TW 70 7402000
2,4 m
Eraldusriiul, kanali kõrgus 80 mm Eraldusriiul, kanali kõrgus 80 mm OKA2 TW 80 7402004
2,4 m
Eraldusriiul, kanali kõrgus 90 mm Eraldusriiul, kanali kõrgus 90 mm OKA2 TW 90 7402008
2,4 m
Vaakumtõsteseade 300 N Vaakumtõsteseade 300 N WZ 1029 7408634
1 Tükki
