Kanalielement, pime, fikseeruv, kõrgus 40–240 mm 2400 | 200 | 40 | 240 | 3

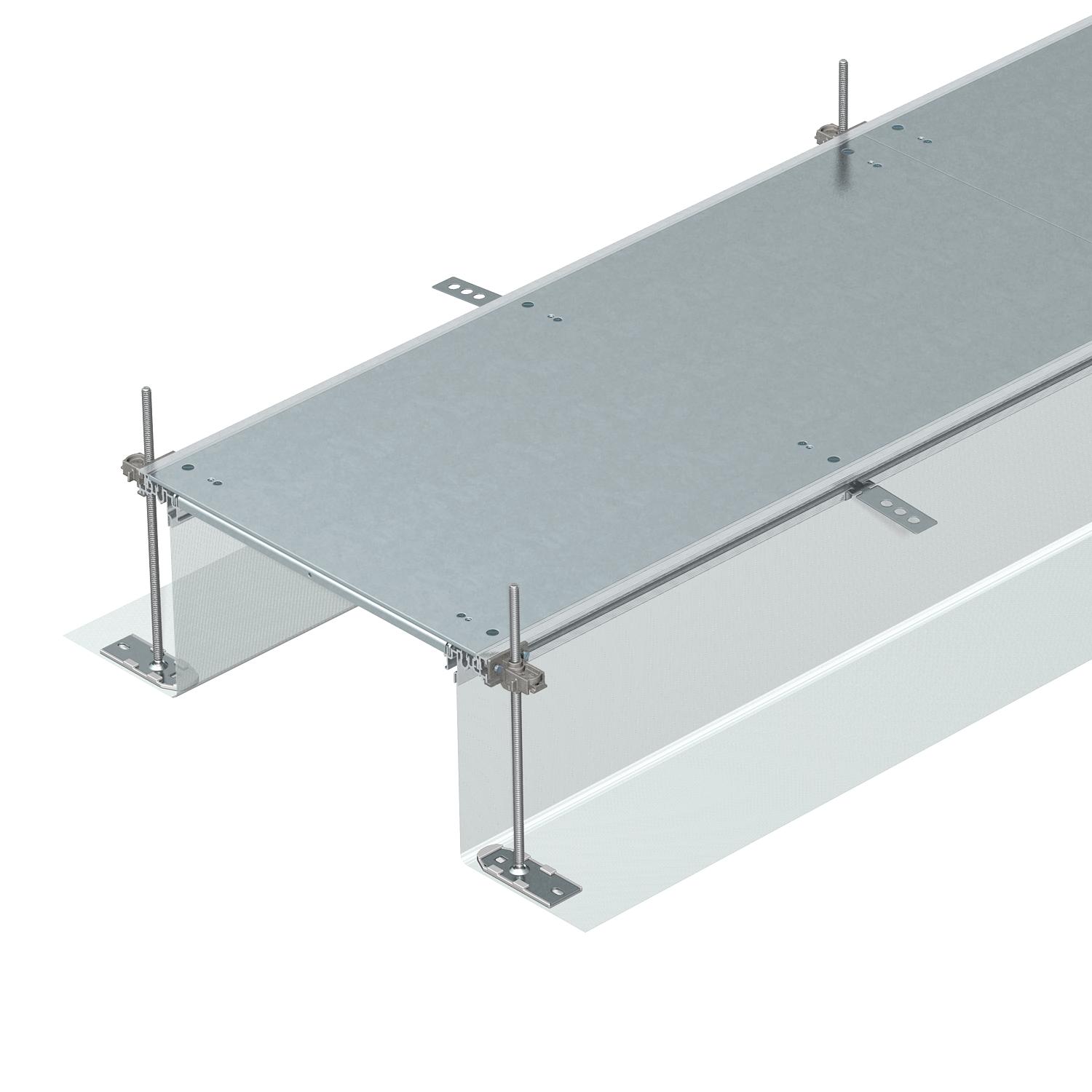

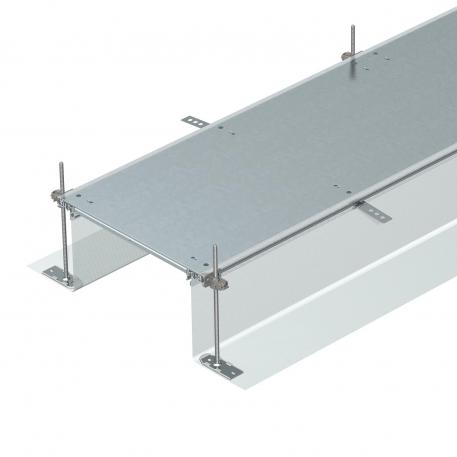

Kanalielement, pime, fikseeruv, kõrgus 40–240 mm

Artikli nr. 7424060 | EAN 4012195243229

Artikli nr. / Tüüp

Pikkus	2400 mm

Laius

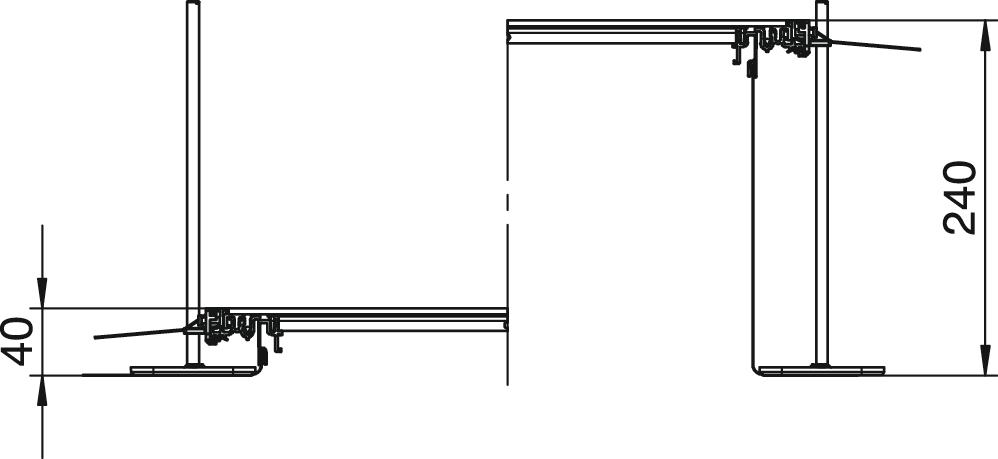

Min kanalikõrgus	40 mm

Max kanalikõrgus

Katted	3

Toote kirjeldus

Toote kirjeldus

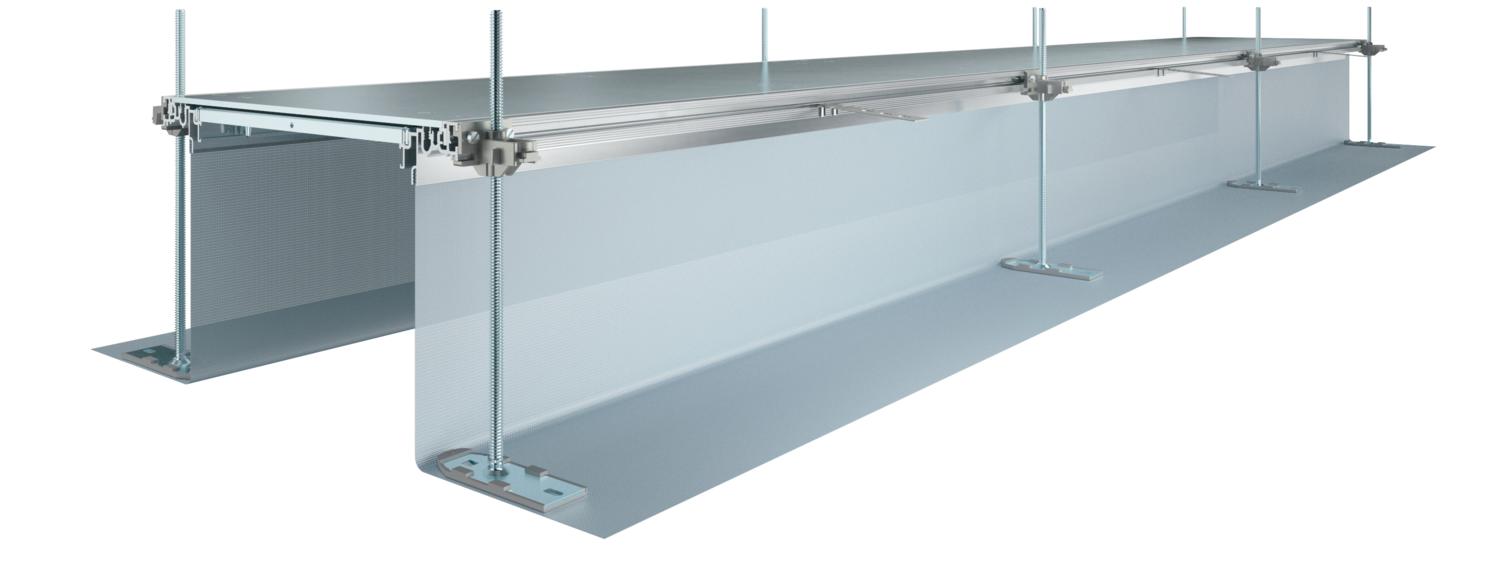

Montaaživalmis tasapinnaline kanalimoodul juhtmete vedamiseks, mis koosneb 3 süsteemikaanest, kahest külgepandud painduva külgseinaga metallkoest külgprofiilist, põrandakatte tugiprofiilidest H = 3 mm. Kuivhooldusega põrandatega kuivadele siseruumidele. Sobib vastavaid süsteemitarvikuid kasutades ka märghooldusega põrandatele. Tarnekomplektis sisalduvad 6 kõrgusnivelleeritavat kinnitusnurgikut, 6 tasanduskihi ankrut ja 3 kaanetihendit kanali nominaallaiuste 200, 300 ja 400 puhul või 6 kaanetihendit kanali nominaallaiuste 500 ja 600 puhul. 500 ja 600 mm nimilaiuste korral koormustugedele tingimata vajalikud reguleerelemendid (tuleb järgida reguleerkõrgust) ei kuulu tarnekomplekti ning tuleb eraldi tellida. Kanali kaaned on kuni 400 mm nimilaiuse (kaasa arvatud) korral eelnevalt lukustusvedrudega varustatud.

Tehnilised andmed

Tehnilised andmed

Eemaldatav kaas	jah
Kaane materjali paksus	4
Katted	3
Koos potentsiaaliühtlustusega	ei
Lahtisidestatav	jah
Laius	200 mm
Lukustuv kaanekinnitus	jah
Materjal	Teras
Max joondusvahemik	240 mm
Max kanalikõrgus	240 mm
Min joondusvahemik	40 mm
Min kanalikõrgus	40 mm
Mõõde	2400x200x240

Paigaldusava	ilma
Paigaldusava kate	ei
Pikkus	2400 mm
Pinnakate	kuumtsingitud lintmeetodil
Põhjahooldus	märg
Põhjaplekk	ei
Põrandapealse paagi paigaldusava	ei
Sobib paisumisvuugile	ei
Tasanduskihi miinimumpaksus	40
Tihendi paigaldusvõimalus	jah
Ühendusavaga	ei
Üleulatuv	jah
Vaheseinaga	ei

Kõik tüübid

Kõik tüübid

Tüüp	Pikkus	Laius	Min kanalikõrgus	Max kanalikõrgus	Katted	Artikli nr.	Kogus	kl. VKE
OKA-G20040140R	2400 mm	200 mm	40 mm	140 mm	3	7424040	m	2,4 m
OKA-G30040140R	2400 mm	300 mm	40 mm	140 mm	3	7424042	m	2,4 m
OKA-G40040140R	2400 mm	400 mm	40 mm	140 mm	3	7424044	m	2,4 m
OKA-G50040140R	2400 mm	500 mm	40 mm	140 mm	3	7424046	m	2,4 m
OKA-G60040140R	2400 mm	600 mm	40 mm	140 mm	3	7424048	m	2,4 m
OKA-G20040240R	2400 mm	200 mm	40 mm	240 mm	3	7424060	m	2,4 m

Tarvik

Süsteemi tarvikud

Rohkem	Tüüp	Artikli nr.	Kogus	kl. VKE
Vasakusuunalise nurkharu komplekt, kõrgus 40–240 mm	OKA-G20040240FBL	7423960	Tükki	1 Tükki
Paremasuunalise nurkharu komplekt, kõrgus 40–240 mm	OKA-G20040240FBR	7423980	Tükki	1 Tükki
Kanali otsatükk, kõrgus 40–240 mm	OKA-G20040240ES	7424300	Tükki	1 Tükki
Põrandakarbile GES4 , kõrgus 40–240 mm	OKA-G A 40240 4	7424340	Tükki	1 Tükki
Põrandakarbile GES6 , kõrgus 40–240 mm	OKA-G A 40240 6	7424342	Tükki	1 Tükki
Põrandakarbile GES9 , kõrgus 40–240 mm	OKA-G A 40240 9	7424344	Tükki	1 Tükki
Põrandakarbile GESR9 , kõrgus 40–240 mm	OKA-G A 40240R9	7424346	Tükki	1 Tükki
T-kanaliharude ja ristikujuliste kanaliharude komplekt	OKA FB2 TX	7424821	Tükki	1 Tükki
Reguleerimiselement kaane koormustoele, kanali kõrgus 60–110 mm	NE DSU2 6050	7424842	Tükki	3 Tükki
Reguleerimiselement kaane koormustoele, kanali kõrgus 100–175 mm	NE DSU2 10075	7424844	Tükki	3 Tükki
Reguleerimiselement kaane koormustoele, kanali kõrgus 170–245 mm	NE DSU2 17075	7424846	Tükki	3 Tükki
Potentsiaaliühtlustusjuhi klemm	8AWR	6288704	Tükki	10 Tükki

Paigalduse tarvikud

Rohkem	Tüüp	Artikli nr.	Kogus	kl. VKE
Eraldusriiul 60 FS	TSG 60 FS	6062068	m	3 m
Eraldusriiul 85 FS	TSG 85 FS	6062114	m	3 m
Eraldusriiul 110 FS	TSG 110 FS	6062122	m	3 m
Vaakumtõsteseade 300 N	WZ 1029	7408634	Tükki	1 Tükki
