Kanalielement, pime, kõrgus 40–70 mm 2400 | 200 | 40 | 70 | 3
morepic-1 morepic-2

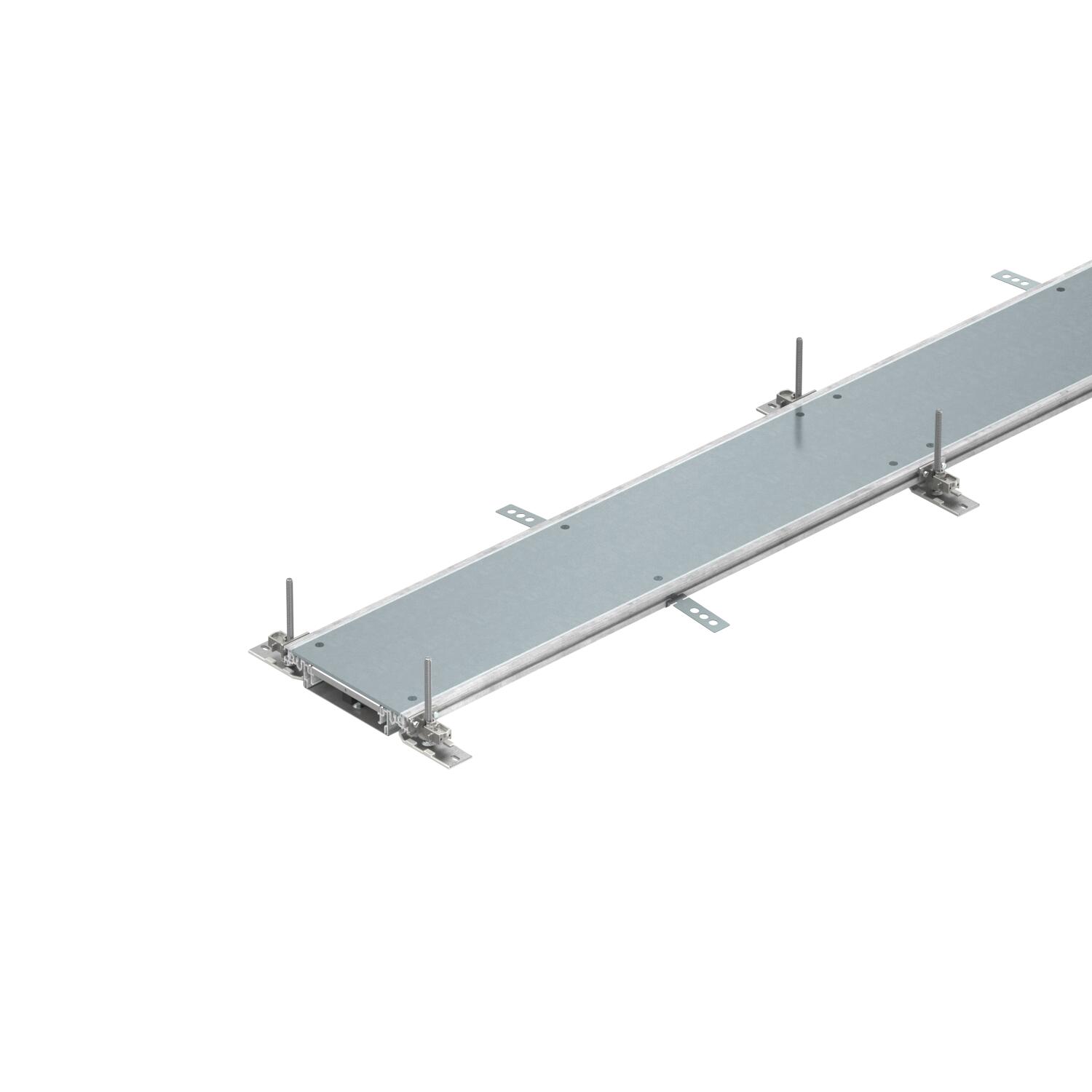

Kanalielement, pime, kõrgus 40–70 mm

Artikli nr. 7424400 | EAN 4012195244127

2400 mm
40 mm
70 mm
3
Toote kirjeldus
Toote kirjeldus
Paigaldusvalmis kanalielement kolme pimekaanega kaablite paigaldamiseks, koosneb kanali alaosast (vann külje- ja põhja kinnitusprofiilidega) ning kanali kaanest. Kinnitusaasadega põhjavann vaheseinte paigaldamise võimaldamiseks. Tarnekomplekti kuuluvad 6 reguleeritava kõrgusega kinnitusnurgikut, 6 tasanduskihi ankrut ja kaane koormustoed (3 tk kanali nimilaiuste 200 ja 300 korral) või kõrguse reguleerimisega koormustoed (3 tk kanali nimilaiuse 400 ning 6 tk kanali nimilaiuste 500 ja 600 korral). Kanali kaas on tarnimise ajaks kinnitatud.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksamaa
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
Tehnilised andmed

Tehnilised andmed

CO₂ jalajälg (GWP) hällist väravani 18,7487 kg CO₂e / 1 Meeter
Eemaldatav kaas jah
Ette nähtud paigaldusseadmete arv 3
Kaane materjali paksus 4
Kasulik ristlõige 2600 mm²
Katted 3
Kinnitamine vaheseinale lukustus
Koos potentsiaaliühtlustusega ei
Lahtisidestatav ei
Laius 200 mm
Lukustuv kaanekinnitus ei
Materjal Teras
Max joondusvahemik 70 mm
Max kanalikõrgus 70 mm
Min joondusvahemik 40 mm
Min kanalikõrgus 40 mm
Mõõde 2400x200x40
Paigaldusava ilma
Paigaldusava kate ei
Pikkus 2400 mm
Pinnakate kuumtsingitud lintmeetodil
Põhjaplekk jah
Põrandapealse paagi paigaldusava ei
Sektsioonide arv 2 St.
Sobib paisumisvuugile ei
Tasanduskihi miinimumpaksus 40
Tihendi paigaldusvõimalus jah
ühendatavate vaheseinte arv 1
Ühendusavaga ei
Üleulatuv jah
Vaheseinaga ei
Kõik tüübid

Kõik tüübid

Tüüp Pikkus Laius Min kanalikõrgus Max kanalikõrgus Katted Artikli nr. Kogus kl. VKE
OKA-W2004030 2400 mm 200 mm 40 mm 70 mm 3 7424400
2,4 m
OKA-W3004030 2400 mm 300 mm 40 mm 70 mm 3 7424402
2,4 m
OKA-W4004030 2400 mm 400 mm 40 mm 70 mm 3 7424404
2,4 m
OKA-W5004030 2400 mm 500 mm 40 mm 70 mm 3 7424406
2,4 m
OKA-W6004030 2400 mm 600 mm 40 mm 70 mm 3 7424408
2,4 m
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Vasakusuunalise nurkharu komplekt, kõrgus 40–150 mm Vasakusuunalise nurkharu komplekt, kõrgus 40–150 mm OKA-G20040150FBL 7423950
1 Tükki
Paremasuunalise nurkharu komplekt, kõrgus 40–150 mm Paremasuunalise nurkharu komplekt, kõrgus 40–150 mm OKA-G20040150FBR 7423970
1 Tükki
Kanali otsadetail, kõrgus 40–150 mm Kanali otsadetail, kõrgus 40–150 mm OKA-G20040150ES 7424280
1 Tükki
T-kanaliharude ja ristikujuliste kanaliharude komplekt T-kanaliharude ja ristikujuliste kanaliharude komplekt OKA FB2 TX 7424821
1 Tükki
Paigaldusmoodul GES9 jaoks, kõrgus 40–70 mm Paigaldusmoodul GES9 jaoks, kõrgus 40–70 mm OKA-W A 4030 9 7424884
1 Tükki
Põrandakarbile GES4 , kõrgus 60–110 mm Põrandakarbile GES4 , kõrgus 60–110 mm OKA-W A 6050 4 7424900
1 Tükki
Põrandakarbile GES6 , kõrgus 60–110 mm Põrandakarbile GES6 , kõrgus 60–110 mm OKA-W A 6050 6 7424902
1 Tükki
Eraldusriiul, kanali kõrgus 40 mm Eraldusriiul, kanali kõrgus 40 mm OKA2 TW 40 7401988
2,4 m
Vaakumtõsteseade 300 N Vaakumtõsteseade 300 N WZ 1029 7408634
1 Tükki
Potentsiaaliühtlustusjuhi klemm Potentsiaaliühtlustusjuhi klemm 8AWR 6288704
10 Tükki
