Kanalimoodul, pime, kõrgus 40–240 mm 2400 | 300 | 40 | 240 | 3
morepic-1 morepic-2

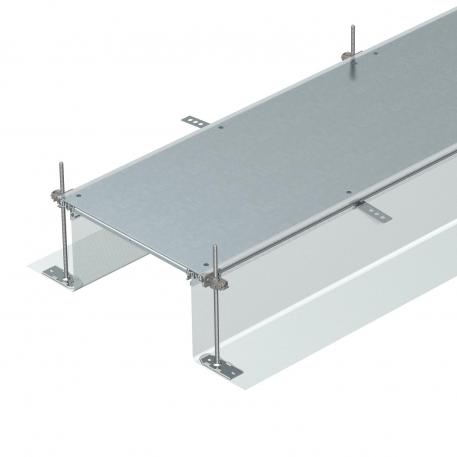

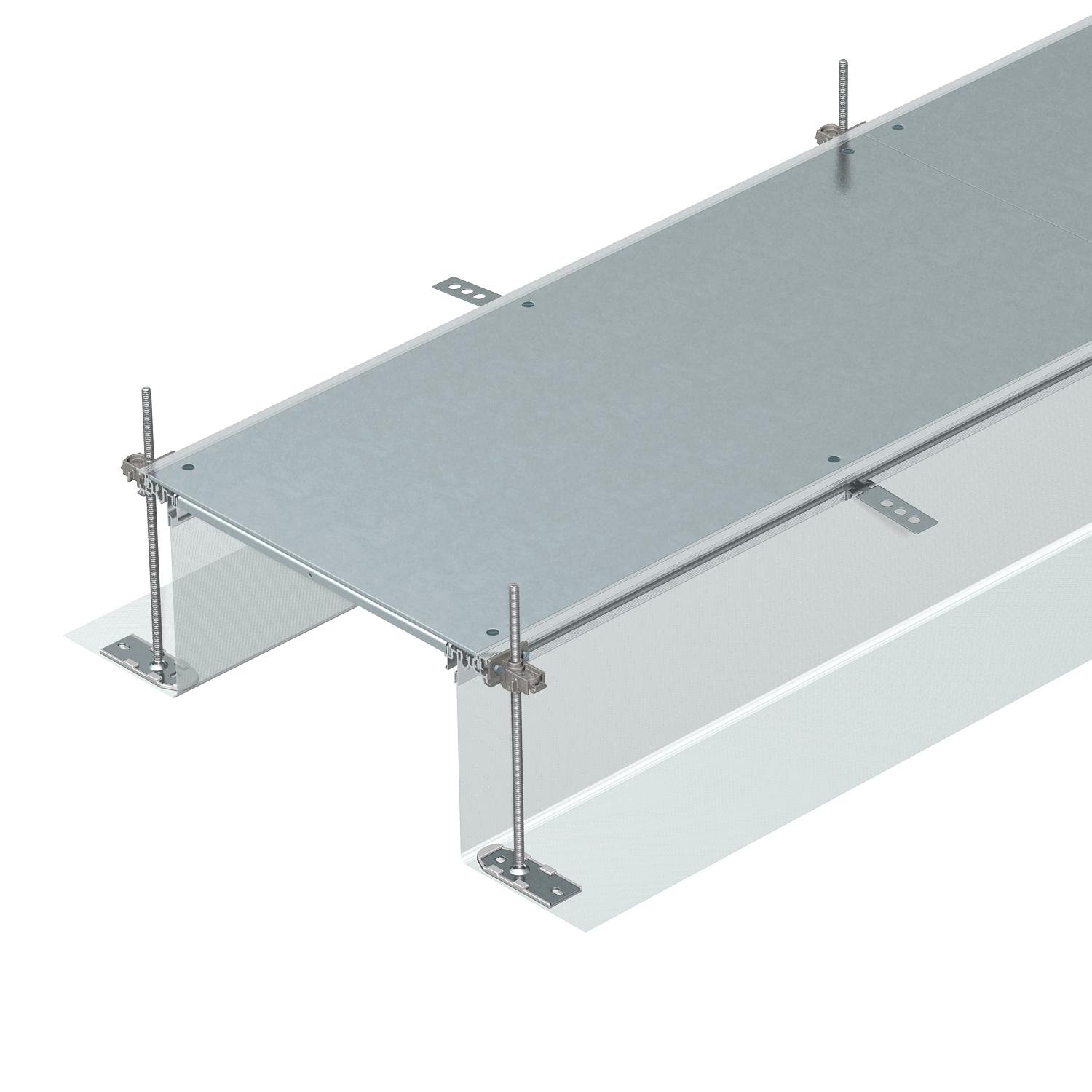

Kanalimoodul, pime, kõrgus 40–240 mm

Artikli nr. 7424022 | EAN 4012195243045

2400 mm
40 mm
240 mm
3
Toote kirjeldus
Toote kirjeldus
Montaaživalmis kanalimoodul juhtmete vedamiseks, mis koosneb 3 isefikseeruvast pimekaanest, kahest painduvast metallkoest külgepandud külgseinaga külgprofiilist, põrandakatte tugiprofiilidest H = 3 mm. Tarnekomplektis sisalduvad 6 kõrgusnivelleeritavat kinnitusnurgikut, 6 tasanduskihi ankrut ja 3 kaanetihendit kanali nominaallaiuste 200, 300 ja 400 puhul või 6 kaanetihendit kanali nominaallaiuste 500 ja 600 puhul. 400, 500 ja 600 mm kaane koormustugedele tingimata vajalikud reguleerelemendid (jälgige reguleerkõrgust) ei kuulu tarnekomplekti, palun tellige eraldi. Kanali kaas on tarnimise ajaks kruvidega kinnitatud.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksamaa
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
Tehnilised andmed

Tehnilised andmed

Eemaldatav kaas jah
Kaane materjali paksus 4
Katted 3
Koos potentsiaaliühtlustusega ei
Lahtisidestatav jah
Laius 300 mm
Lukustuv kaanekinnitus ei
Materjal Teras
Max joondusvahemik 240 mm
Max kanalikõrgus 240 mm
Min joondusvahemik 40 mm
Min kanalikõrgus 40 mm
Mõõde 2400x300x240
Paigaldusava ilma
Paigaldusava kate ei
Pikkus 2400 mm
Pinnakate kuumtsingitud lintmeetodil
Põhjaplekk ei
Põrandapealse paagi paigaldusava ei
Sobib paisumisvuugile ei
Tasanduskihi miinimumpaksus 40
Tihendi paigaldusvõimalus jah
Ühendusavaga ei
Üleulatuv jah
Vaheseinaga ei
Kõik tüübid

Kõik tüübid

Tüüp Pikkus Laius Min kanalikõrgus Max kanalikõrgus Katted Artikli nr. Kogus kl. VKE
OKA-G20040240 2400 mm 200 mm 40 mm 240 mm 3 7424020
2,4 m
OKA-G30040240 2400 mm 300 mm 40 mm 240 mm 3 7424022
2,4 m
OKA-G40040240 2400 mm 400 mm 40 mm 240 mm 3 7424024
2,4 m
OKA-G50040240 2400 mm 500 mm 40 mm 240 mm 3 7424026
2,4 m
OKA-G60040240 2400 mm 600 mm 40 mm 240 mm 3 7424028
2,4 m
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Vasakusuunalise nurkharu komplekt, kõrgus 40–240 mm Vasakusuunalise nurkharu komplekt, kõrgus 40–240 mm OKA-G30040240FBL 7423962
1 Tükki
Paremasuunalise nurkharu komplekt, kõrgus 40–240 mm Paremasuunalise nurkharu komplekt, kõrgus 40–240 mm OKA-G30040240FBR 7423982
1 Tükki
Kanali otsadetail, kõrgus 40–240 mm Kanali otsadetail, kõrgus 40–240 mm OKA-G30040240ES 7424302
1 Tükki
Põrandakarbile GES4 , kõrgus 40–240 mm Põrandakarbile GES4 , kõrgus 40–240 mm OKA-G A 40240 4 7424340
1 Tükki
Põrandakarbile GES6 , kõrgus 40–240 mm Põrandakarbile GES6 , kõrgus 40–240 mm OKA-G A 40240 6 7424342
1 Tükki
Põrandakarbile GES9 , kõrgus 40–240 mm Põrandakarbile GES9 , kõrgus 40–240 mm OKA-G A 40240 9 7424344
1 Tükki
Põrandakarbile GESR9 , kõrgus 40–240 mm Põrandakarbile GESR9 , kõrgus 40–240 mm OKA-G A 40240R9 7424346
1 Tükki
T-kanaliharude ja ristikujuliste kanaliharude komplekt T-kanaliharude ja ristikujuliste kanaliharude komplekt OKA FB2 TX 7424821
1 Tükki
Reguleerimiselement kaane koormustoele, kanali kõrgus 60–110 mm Reguleerimiselement kaane koormustoele, kanali kõrgus 60–110 mm NE DSU2 6050 7424842
3 Tükki
Reguleerimiselement kaane koormustoele, kanali kõrgus 100–175 mm Reguleerimiselement kaane koormustoele, kanali kõrgus 100–175 mm NE DSU2 10075 7424844
3 Tükki
Reguleerimiselement kaane koormustoele, kanali kõrgus 170–245 mm Reguleerimiselement kaane koormustoele, kanali kõrgus 170–245 mm NE DSU2 17075 7424846
3 Tükki
Potentsiaaliühtlustusjuhi klemm Potentsiaaliühtlustusjuhi klemm 8AWR 6288704
10 Tükki

Paigalduse tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Eraldusriiul 60 FS Eraldusriiul 60 FS TSG 60 FS 6062068
3 m
Eraldusriiul 85 FS Eraldusriiul 85 FS TSG 85 FS 6062114
3 m
Eraldusriiul 110 FS Eraldusriiul 110 FS TSG 110 FS 6062122
3 m
Vaakumtõsteseade 300 N Vaakumtõsteseade 300 N WZ 1029 7408634
1 Tükki
