Kanalimoodul, pime, lukustuv, kõrgus 40–140 mm 2400 | 600 | 40 | 140 | 3

Kanalimoodul, pime, lukustuv, kõrgus 40–140 mm

Artikli nr. 7424048 | EAN 4012195243182

Artikli nr. / Tüüp

Pikkus	2400 mm

Laius

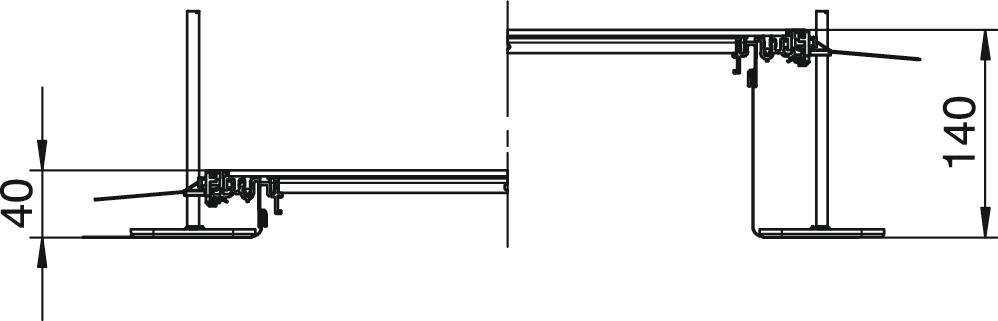

Min kanalikõrgus	40 mm

Max kanalikõrgus

Katted	3

Toote kirjeldus

Toote kirjeldus

Montaaživalmis tasapinnaline kanalimoodul juhtmete vedamiseks, mis koosneb 3 süsteemikaanest, kahest külgepandud painduva külgseinaga metallkoest külgprofiilist, põrandakatte tugiprofiilidest H = 3 mm. Kuivhooldusega põrandatega kuivadele siseruumidele. Sobib vastavaid süsteemitarvikuid kasutades ka märghooldusega põrandatele. Tarnekomplektis sisalduvad 6 kõrgusnivelleeritavat kinnitusnurgikut, 6 tasanduskihi ankrut ja 3 kaanetihendit kanali nominaallaiuste 200, 300 ja 400 puhul või 6 kaanetihendit kanali nominaallaiuste 500 ja 600 puhul. 500 ja 600 mm nimilaiuste korral koormustugedele tingimata vajalikud reguleerelemendid (tuleb järgida reguleerkõrgust) ei kuulu tarnekomplekti ning tuleb eraldi tellida. Kanali kaaned on kuni 400 mm nimilaiuse (kaasa arvatud) korral eelnevalt lukustusvedrudega varustatud.

Tehnilised andmed

Tehnilised andmed

Eemaldatav kaas	jah
Kaane materjali paksus	4
Katted	3
Koos potentsiaaliühtlustusega	ei
Lahtisidestatav	jah
Laius	600 mm
Lukustuv kaanekinnitus	jah
Materjal	Teras
Max joondusvahemik	140 mm
Max kanalikõrgus	140 mm
Min joondusvahemik	40 mm
Min kanalikõrgus	40 mm
Mõõde	2400x600x140

Paigaldusava	ilma
Paigaldusava kate	ei
Pikkus	2400 mm
Pinnakate	kuumtsingitud lintmeetodil
Põhjahooldus	märg
Põhjaplekk	ei
Põrandapealse paagi paigaldusava	ei
Sobib paisumisvuugile	ei
Tasanduskihi miinimumpaksus	40
Tihendi paigaldusvõimalus	jah
Ühendusavaga	ei
Üleulatuv	jah
Vaheseinaga	ei

Kõik tüübid

Kõik tüübid

Tüüp	Pikkus	Laius	Min kanalikõrgus	Max kanalikõrgus	Katted	Artikli nr.	Kogus	kl. VKE
OKA-G20040140R	2400 mm	200 mm	40 mm	140 mm	3	7424040	m	2,4 m
OKA-G30040140R	2400 mm	300 mm	40 mm	140 mm	3	7424042	m	2,4 m
OKA-G40040140R	2400 mm	400 mm	40 mm	140 mm	3	7424044	m	2,4 m
OKA-G50040140R	2400 mm	500 mm	40 mm	140 mm	3	7424046	m	2,4 m
OKA-G60040140R	2400 mm	600 mm	40 mm	140 mm	3	7424048	m	2,4 m
OKA-G20040240R	2400 mm	200 mm	40 mm	240 mm	3	7424060	m	2,4 m

Tarvik

Süsteemi tarvikud

Rohkem	Tüüp	Artikli nr.	Kogus	kl. VKE
Vasakusuunalise nurkharu komplekt, kõrgus 40–150 mm	OKA-G60040150FBL	7423958	Tükki	1 Tükki
Paremasuunalise nurkharu komplekt, kõrgus 40–150 mm	OKA-G60040150FBR	7423978	Tükki	1 Tükki
Kanali otsadetail, kõrgus 40–150 mm	OKA-G60040150ES	7424288	Tükki	1 Tükki
Põrandakarbile GES4 , kõrgus 40–140 mm	OKA-G A 40140 4	7424320	Tükki	1 Tükki
Põrandakarbile GES6 , kõrgus 40–140 mm	OKA-G A 40140 6	7424322	Tükki	1 Tükki
Paigaldusmoodul GES9 jaoks, kõrgus 40–140 mm	OKA-G A 40140 9	7424324	Tükki	1 Tükki
Paigalduselement GESR9 jaoks, kõrgus 40–140 mm	OKA-G A 40140R9	7424326	Tükki	1 Tükki
T-kanaliharude ja ristikujuliste kanaliharude komplekt	OKA FB2 TX	7424821	Tükki	1 Tükki
Reguleerimiselement kaane koormustoele, kanali kõrgus 40–70 mm	NE DSU2 4030	7424840	Tükki	3 Tükki
Reguleerimiselement kaane koormustoele, kanali kõrgus 60–110 mm	NE DSU2 6050	7424842	Tükki	3 Tükki
Reguleerimiselement kaane koormustoele, kanali kõrgus 100–175 mm	NE DSU2 10075	7424844	Tükki	3 Tükki
Potentsiaaliühtlustusjuhi klemm	8AWR	6288704	Tükki	10 Tükki

Paigalduse tarvikud

Rohkem	Tüüp	Artikli nr.	Kogus	kl. VKE
Eraldusriiul 60 FS	TSG 60 FS	6062068	m	3 m
Eraldusriiul 85 FS	TSG 85 FS	6062114	m	3 m
Eraldusriiul 110 FS	TSG 110 FS	6062122	m	3 m
Vaakumtõsteseade 300 N	WZ 1029	7408634	Tükki	1 Tükki
