Kesk- ja täppiskaitse FLD kahesooneliste süsteemide jaoks 12 V 2 | 9 | 13 | Klemm

Kesk- ja täppiskaitse FLD kahesooneliste süsteemide jaoks 12 V

Artikli nr. 5098808 | EAN 4012195578444

Artikli nr. / Tüüp

Pooluste arv	2

Suurim talitluspinge AC

Suurim talitluspinge DC

pistiksüsteem	Klemm

Toote kirjeldus

Toote kirjeldus

Liigpingekaitse kasutamiseks mõõte-, juhtimis- ja reguleerimisseadmetes

• kesk- ja täppiskaitse

• standardvariant ühesoonelistele süsteemidele

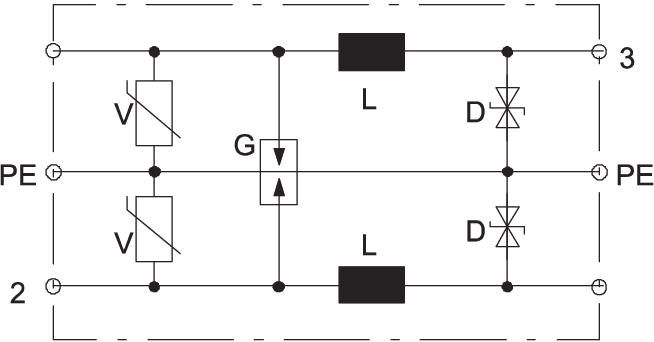

• kaheastmeline kaitselülitus

• lihtsaltmonteeritavate, kruvideta kinnitusklemmidega

• ruumisäästva 17,5 mm moodulmõõduga

• induktiivse lahtisidestusega ahelas

Kasutamine: universaalselt kasutatav 35 mm DIN-liistul kõikides standardsetes jaotuskeskustes.

Tehnilised andmed

Tehnilised andmed

Heakskiidud	UL
Impulssvoolu nimiväärtus (8/20 µs)	0,5 kA
Isolatsioonitakistus	>1MΩ
Jadainduktiivsus soone kohta	120 µH ± 10 %
Jäiga ühenduse pesa max läbimõõt	2,5 mm²
Jäiga ühenduspesa min läbimõõt	0,14 mm²
jaotusüksus TE (17,5 mm)	1
kaitseklass	IP20
Kaitsetase soon - maa	<30 V
Kaitsetase soon - soon	<60 V
Kategorie	Tüüp 2+3 / C2+C1
Katsestandard	IEC 61643-21
Kogu lahendusvool (8/20)	1 kA
Liigpingekaitseseade (SPD) standardi IEC 61643-21 kohaselt	Klass II+III/C2+C1
Lisakontakt	ei
LPZ	1→3
Maandus:	Klemm
Mahtuvus (soon-maa)	<10 nF
Mahtuvus (soon-soon)	<10 nF

Mitmekordse juhtme ühenduspesa max läbimõõt	2,5 mm²
Mitmekordse juhtme ühenduspesa min läbimõõt	0,14 mm²
Mõõde	12V AC
Nominaalne koormusvool AC	0,7 A
Nominaalne koormusvool DC	1 A
Painduva ühenduse pesa min läbilõige	0,14 mm²
Painduva ühenduspesa max läbimõõt	2,5 mm²
pistiksüsteem	Klemm
Plahvatuskindel mudel	ei
Pooluste arv	2
Rakendustemperatuuri vahemiku max	80 °C
Rakendustemperatuuri vahemiku min	-40 °C
Sisestuse summutus (Insertion loss)	3dB @ 150 kHz dB
Suurim talitluspinge AC	9 V
Suurim talitluspinge DC	13 V
Tõukevoolukindlus soon – maa	C1: 1 kV / 0,5 kA (8/20µs)
Tõukevoolukindlus soon – soon	C1: 1 kV / 0,5 kA (8/20µs)
Varje ühendus	ei
