Kesk- ja täppiskaitse FLD kahesooneliste süsteemide jaoks 48 V

Artikli nr. 5098630 | EAN 4012195578390

2
Klemm
Toote kirjeldus

Toote kirjeldus

Liigpingekaitse kasutamiseks mõõte-, juhtimis- ja reguleerimisseadmetes



• kesk- ja täppiskaitse

• standardvariant ühesoonelistele süsteemidele

• kaheastmeline kaitselülitus

• lihtsaltmonteeritavate, kruvideta kinnitusklemmidega

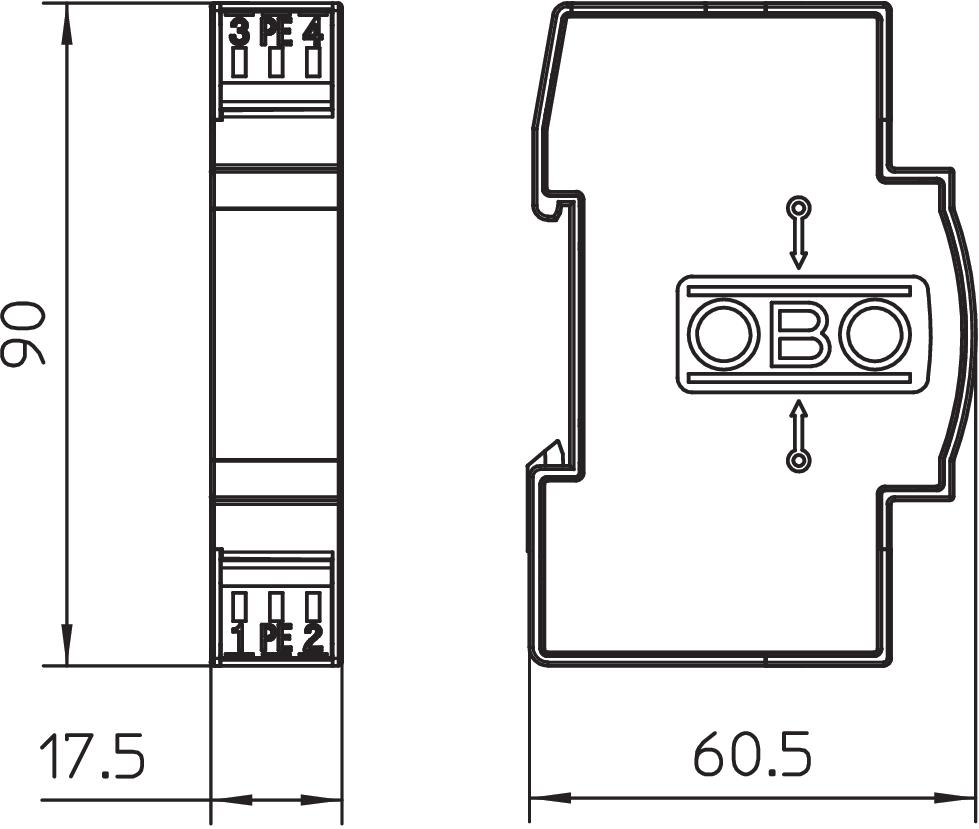

• ruumisäästva 17,5 mm moodulmõõduga

• induktiivse lahtisidestusega ahelas



Kasutamine: universaalselt kasutatav 35 mm DIN-liistul kõikides standardsetes jaotuskeskustes.
  • Underwriters Laboratories Inc., USA
  • 5-aastane garantii
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • Üleminek LPZ 0 – 3
  • Mõõte-, juhtimis- ja reguleerimisseadmed
  • Paigalduse elektrotehniline ekspertiis
Tehnilised andmed

Tehnilised andmed

Elektriimpulsiga 1,5 kA
Heakskiidud UL
Impulssvoolu nimiväärtus (8/20 µs) 5 kA
Isolatsioonitakistus > 10 MΩ
Jadainduktiivsus soone kohta 120 µH ± 20 %
Jäiga ühenduse pesa max läbimõõt 2,5 mm²
Jäiga ühenduspesa min läbimõõt 0,14 mm²
jaotusüksus TE (17,5 mm) 1
kaitseklass IP20
Kaitsetase soon - maa <600 V
Kaitsetase soon - soon <140 V
Kategorie Tüüp 1+2+3 / D1+C2+C1
Katsestandard IEC 61643-21
Kogu lahendusvool (10/350) D1: 3 kA
Kogu lahendusvool (8/20) 10 kA
Liigpingekaitseseade (SPD) standardi IEC 61643-21 kohaselt Klass I+II+III / D1+C2+C1
Lisakontakt ei
LPZ 0→3
Maandus: Klemm
Mahtuvus (soon-maa) <1 nF
Mahtuvus (soon-soon) <10 nF
Mitmekordse juhtme ühenduspesa max läbimõõt 2,5 mm²
Mitmekordse juhtme ühenduspesa min läbimõõt 0,14 mm²
Mõõde 48V AC
Nominaalne koormusvool AC 0,7 A
Nominaalne koormusvool DC 1 A
Painduva ühenduse pesa min läbilõige 0,14 mm²
Painduva ühenduspesa max läbimõõt 2,5 mm²
Piirsagedus 0,18 MHz
pistiksüsteem Klemm
Plahvatuskindel mudel ei
Pooluste arv 2
Rakendustemperatuuri vahemiku max 80 °C
Rakendustemperatuuri vahemiku min -40 °C
Sisestuse summutus (Insertion loss) 3 dB @ 180 kHz dB
Suurim talitluspinge AC 37 V
Suurim talitluspinge DC 53 V
Tõukevoolukindlus soon – maa C2: 10 kV / 5 kA (8/20µs)
Tõukevoolukindlus soon – soon C2: 5 kV / 2,5 kA (8/20µs)
Varje ühendus ei
Kõik tüübid

Kõik tüübid

Tüüp Pooluste arv Suurim talitluspinge AC Suurim talitluspinge DC pistiksüsteem Artikli nr. Kogus kl. VKE
FLD 24 2 19 V 28 V Klemm 5098611
1 Tükki
FLD 48 2 37 V 53 V Klemm 5098630
1 Tükki
FLD 110 2 86 V 122 V Klemm 5098646
1 Tükki
