Kesk- ja täppiskaitse FRD 2 kahesooneliste süsteemide jaoks 24 V

Artikli nr. 5098727 | EAN 4012195578420

5098727 / FRD 2-24
2
19 V
28 V
Klemm
Toote kirjeldus
Toote kirjeldus
Liigpingekaitse kasutamiseks mõõte-, juhtimis- ja reguleerimisseadmetes



• kesk- ja täppiskaitse

• standardvariant ühesoonelistele süsteemidele

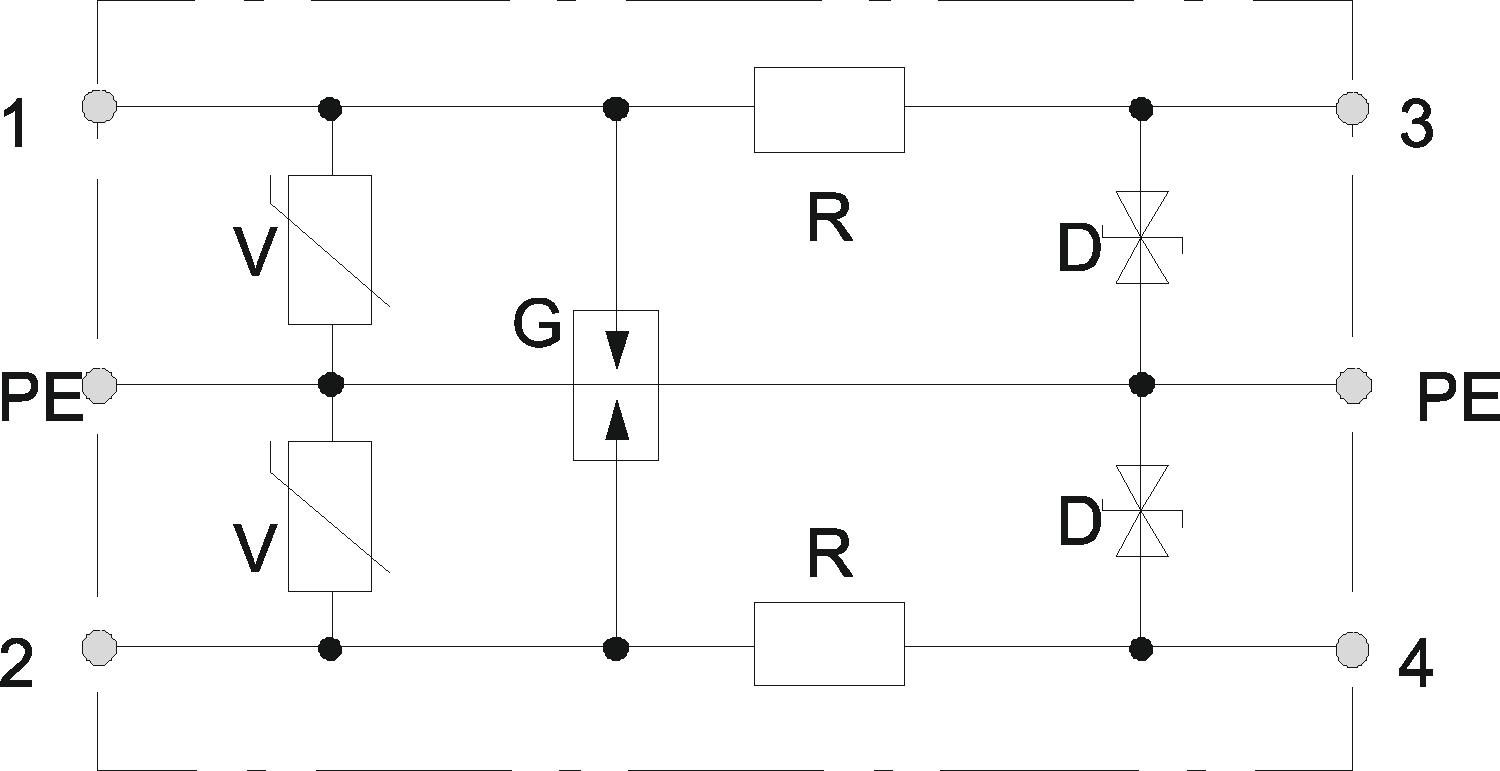

• kaheastmeline kaitselülitus

• lihtsaltmonteeritavate, kruvideta kinnitusklemmidega

• ruumisäästva 17,5 mm moodulmõõduga

• oomilise lahtisidestusega ahelas



Kasutamine: universaalselt kasutatav 35 mm DIN-liistul kõikides standardsetes jaotuskeskustes.
  • 5-aastane garantii
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • Üleminek LPZ 1 – 3
  • Mõõte-, juhtimis- ja reguleerimisseadmed
  • Paigalduse elektrotehniline ekspertiis
Tehnilised andmed

Tehnilised andmed

Impulssvoolu nimiväärtus (8/20 µs) 2,5 kA
Isolatsioonitakistus >10 MΩ
Jäiga ühenduse pesa max läbimõõt 2,5 mm²
Jäiga ühenduspesa min läbimõõt 0,14 mm²
jaotusüksus TE (17,5 mm) 1
Järjestikune takistus soone kohta 15 Ω ± 10 %
kaitseklass IP20
Kaitsetase soon - maa <60 V
Kaitsetase soon - soon <120 V
Kategorie Tüüp 2+3 / C2+C1
Katsestandard IEC 61643-21
Kogu lahendusvool (8/20) 5 kA
Liigpingekaitseseade (SPD) standardi IEC 61643-21 kohaselt Klass II+III/C2+C1
Lisakontakt ei
LPZ 1→3
Maandus: Klemm
Mahtuvus (soon-maa) <10 nF
Mahtuvus (soon-soon) <10 nF
Mitmekordse juhtme ühenduspesa max läbimõõt 2,5 mm²
Mitmekordse juhtme ühenduspesa min läbimõõt 0,14 mm²
Mõõde 24V AC
Nimipinge 24 V
Nominaalne koormusvool AC 0,14 A
Nominaalne koormusvool DC 0,2 A
Painduva ühenduse pesa min läbilõige 0,14 mm²
Painduva ühenduspesa max läbimõõt 2,5 mm²
Piirikute seire ei
pistiksüsteem Klemm
Plahvatuskindel mudel ei
Pooluste arv 2
Rakendustemperatuuri vahemiku max 80 °C
Rakendustemperatuuri vahemiku min -40 °C
Sisestuse summutus (Insertion loss) 3 dB @ 1 MHz dB
Suurim talitluspinge AC 19 V
Suurim talitluspinge DC 28 V
Tõukevoolukindlus soon – maa C2: 5 kV / 2,5 kA (8/20µs)
Tõukevoolukindlus soon – soon C2: 5 kV / 2,5 kA (8/20µs)
Varje ühendus ei
Kõik tüübid

Kõik tüübid

Tüüp Pooluste arv Suurim talitluspinge AC Suurim talitluspinge DC pistiksüsteem Artikli nr. Kogus kl. VKE
FRD 2-24 2 19 V 28 V Klemm 5098727
1 Tükki
