Kesk- ja täppiskaitse FRD kahesooneliste süsteemide jaoks 48 V 2 | 37 | 53 | Klemm

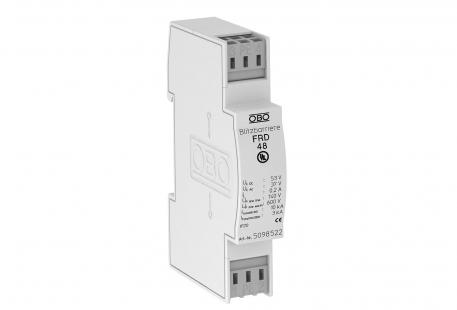

Kesk- ja täppiskaitse FRD kahesooneliste süsteemide jaoks 48 V

Artikli nr. 5098522 | EAN 4012195578314

Artikli nr. / Tüüp

Pooluste arv	2

Suurim talitluspinge AC

Suurim talitluspinge DC

pistiksüsteem	Klemm

Toote kirjeldus

Toote kirjeldus

Liigpingekaitse kasutamiseks mõõte-, juhtimis- ja reguleerimisseadmetes

• kesk- ja täppiskaitse

• standardvariant ühesoonelistele süsteemidele

• kaheastmeline kaitselülitus

• lihtsaltmonteeritavate, kruvideta kinnitusklemmidega

• ruumisäästva 17,5 mm moodulmõõduga

• oomilise lahtisidestusega ahelas

Kasutamine: universaalselt kasutatav 35 mm DIN-liistul kõikides standardsetes jaotuskeskustes.

Tehnilised andmed

Tehnilised andmed

Elektriimpulsiga	1,5 kA
Heakskiidud	UL
Impulssvoolu nimiväärtus (8/20 µs)	5 kA
Isolatsioonitakistus	>10 MΩ
Jäiga ühenduse pesa max läbimõõt	2,5 mm²
Jäiga ühenduspesa min läbimõõt	0,14 mm²
jaotusüksus TE (17,5 mm)	1
Järjestikune takistus soone kohta	15 Ω ± 10 %
kaitseklass	IP20
Kaitsetase soon - maa	<600 V
Kaitsetase soon - soon	<140 V
Kategorie	Tüüp 1+2+3 / D1+C2+C1
Katsestandard	IEC 61643-21
Kogu lahendusvool (10/350)	D1: 3 kA
Kogu lahendusvool (8/20)	10 kA
Liigpingekaitseseade (SPD) standardi IEC 61643-21 kohaselt	Klass I+II+III / D1+C2+C1
Lisakontakt	ei
LPZ	0→3
Maandus:	Klemm
Mahtuvus (soon-maa)	<1 nF
Mahtuvus (soon-soon)	<10 nF

Mitmekordse juhtme ühenduspesa max läbimõõt	2,5 mm²
Mitmekordse juhtme ühenduspesa min läbimõõt	0,14 mm²
Mõõde	48V AC
Nimipinge	48 V
Nominaalne koormusvool AC	0,14 A
Nominaalne koormusvool DC	0,2 A
Painduva ühenduse pesa min läbilõige	0,14 mm²
Painduva ühenduspesa max läbimõõt	2,5 mm²
Piirikute seire	ei
Piirsagedus	2 MHz
pistiksüsteem	Klemm
Plahvatuskindel mudel	ei
Pooluste arv	2
Rakendustemperatuuri vahemiku max	80 °C
Rakendustemperatuuri vahemiku min	-40 °C
Sisestuse summutus (Insertion loss)	3 dB @ 2 MHz dB
Suurim talitluspinge AC	37 V
Suurim talitluspinge DC	53 V
Tõukevoolukindlus soon – maa	C2: 10 kV / 5 kA (8/20µs)
Tõukevoolukindlus soon – soon	C2: 5 kV / 2,5 kA (8/20µs)
Varje ühendus	ei
