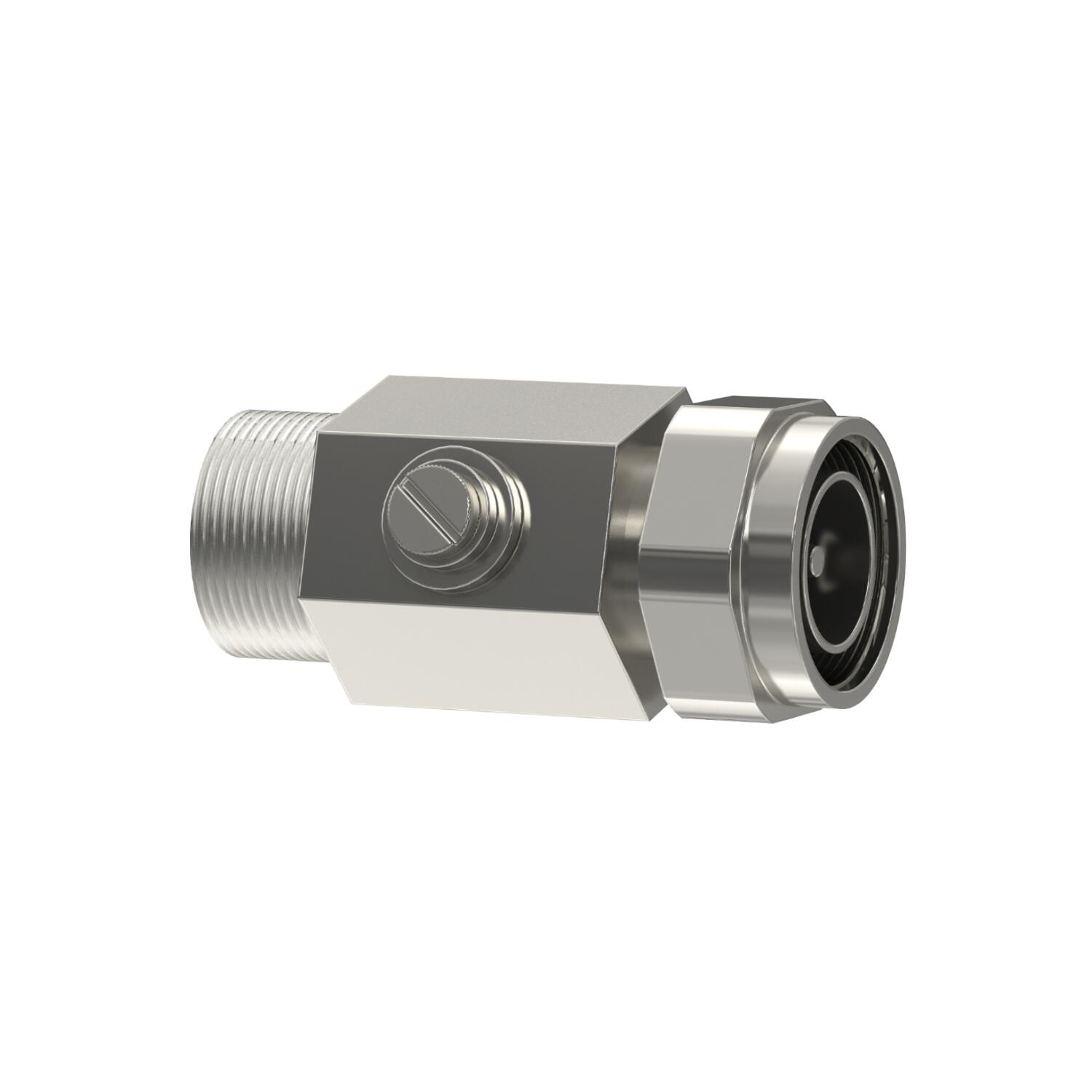

Koaksiaal-kaitseseade 7/16-ühenduseks: pistik/pesa
Artikli nr. 5093171 | EAN 4012195030881
- Toote kirjeldus
-
Toote kirjeldusAndmesidejuhtmete koaksiaal-kaitseseade
• Baaskaitse
• Lihtne montaaž (vahepistik)
• Optimaalne ülekandetoime
• Suur impullstaluvus
• 7/16 pistikuga
Kasutamine: mobiilraadiosiderakenduste kaitsmiseks.
-
- Tehnilised andmed
-
Tehnilised andmed
Elektriimpulsiga 2,5 kA Isolatsioonitakistus >1 GΩ Juhtmetüüp liigpingekaitseseadmetele Andmejuhe COAX kaitseklass IP40 Kaitsenivoo <800 V Kaitsetase soon - maa <800 V Kaitsetase soon - soon <800 V Kategorie Tüüp 1+2 / D1+C2 Katsestandard IEC 61643-21 Kogu lahendusvool (10/350) 5 kA Kogu lahendusvool (8/20) 10 kA Lainetakistus 50 Ω Liigpingekaitseseade (SPD) standardi IEC 61643-21 kohaselt Klass I+II / D1+C2 Lisakontakt ei LPZ 0→2 Mahtuvus (soon-maa) <20 pF Mahtuvus (soon-soon) <10 pF Mõõde 170V Nominaalne koormusvool AC 7 A Nominaalne koormusvool DC 10 A Piirikute seire ei Piirsagedus 3000 MHz pistiksüsteem 7/16 Plahvatuskindel mudel ei Pooluste arv 1 Rakendustemperatuuri vahemiku max 80 °C Rakendustemperatuuri vahemiku min -40 °C Seadme signalisatsioon puudub Sisestuse summutus (Insertion loss) ≤0,95 dB Suurim talitluspinge AC 130 V Suurim talitluspinge DC 185 V Tagasivoolu sumbumine ≥14 dB Tõukevoolukindlus soon – maa C2: 10 kV / 5 kA (8/20µs) Tõukevoolukindlus soon – soon C2: 10 kV / 5 kA (8/20µs) Varje ühendus jah Varjestus otse - Kõik tüübid
- Allalaadimised
-
Tooteleht DS-7 16 M/W / 5093171 , 0.18MB , pdfTehniline teave DS-7/16 tehniline teave , 0.04MB , pdf
