Koaksiaal-kaitseseade SAT- ja kaabel-Multiswitchi jaoks 5 | 130 | 185 | F

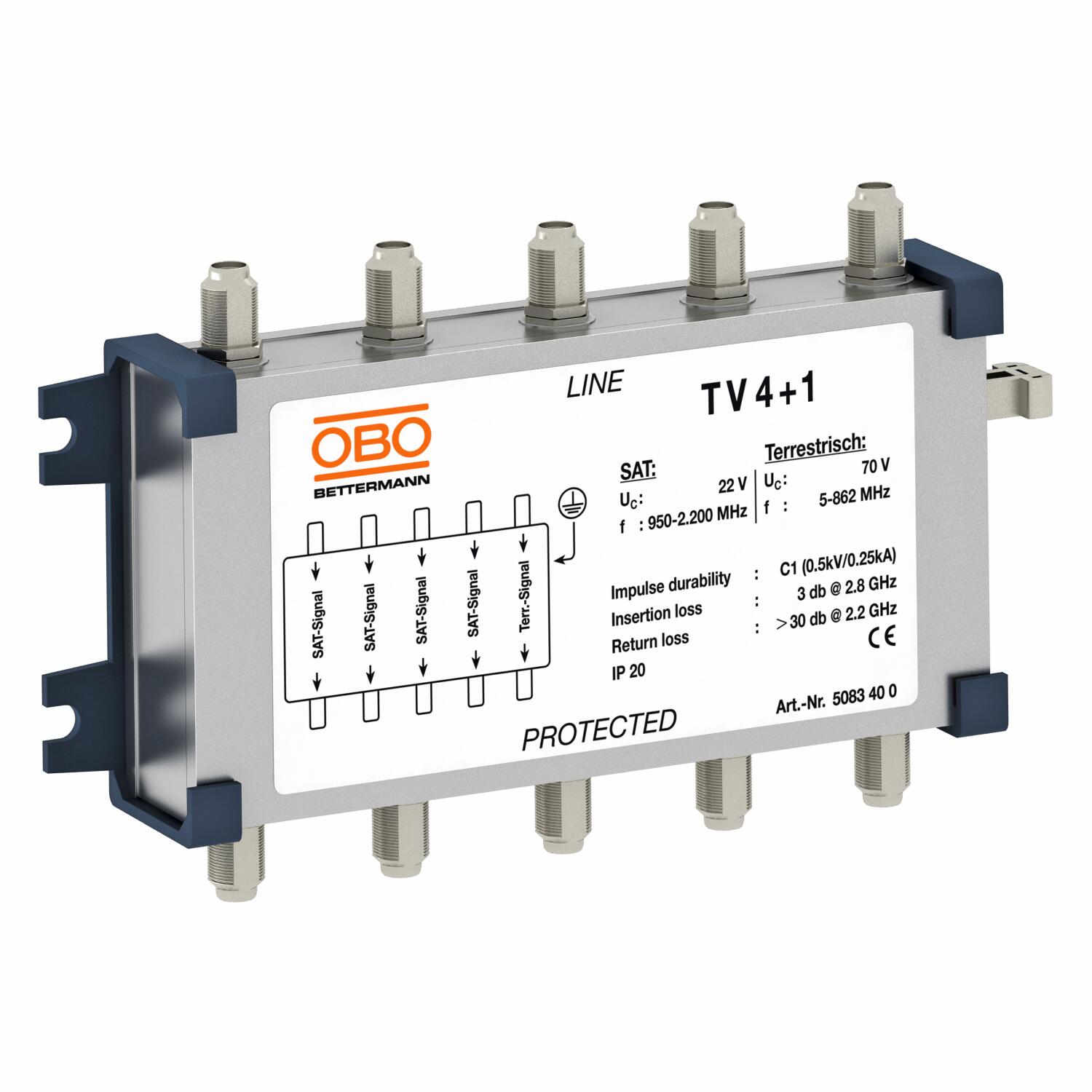

Koaksiaal-kaitseseade SAT- ja kaabel-Multiswitchi jaoks

Artikli nr. 5083400 | EAN 4012195022978

Artikli nr. / Tüüp	5083400 / TV 4+1

Pooluste arv	5

Suurim talitluspinge AC	130 V

Suurim talitluspinge DC	185 V

pistiksüsteem	F

Toote kirjeldus

Toote kirjeldus

Andmesidejuhtmete koaksiaalkaitse TV-vastuvõtusüsteemidele

• Kuni nelja SAT-juhtme kaitse
• Maapealse leviga seadme juhtme, näiteks DVB-T kaitse.
• Lihtne paigaldamine kruvide ja hoidikuga
• F-pistikuga
• Optimaalne ülekandetoime 75-oomiste seadmete korral.

Kasutamine: TV- ja SAT-seadmete, multikommutaatorite, vastuvõtuseadmete ja DVB-T-vastuvõtuseadmete kaitse.

Tehnilised andmed

Tehnilised andmed

Elektriimpulsiga	2,5 kA
Impulssvool \| maapealse leviga nt. DVB-T sisend	1
Isolatsioonitakistus	>1 GΩ
Juhtmetüüp liigpingekaitseseadmetele	Andmejuhe COAX
kaitseklass	IP10
Kaitsenivoo	<800 V
Kaitsetase soon - maa	<800 V
Kaitsetase soon - soon	<800 V
Kaitsetase \| maapealse leviga sisend In korral	<500 V
Kaitsetase \| SAT-sisendid In korral	<45 V
Kategorie	Tüüp 2+3 / C2+C1
Katsestandard	IEC 61643-21
Kogu lahendusvool (10/350)	5 kA
Kogu lahendusvool (8/20)	0,5 kA
Lainetakistus	75 Ω
Liigpingekaitseseade (SPD) standardi IEC 61643-21 kohaselt	Klass II+III/C2+C1
Lisakontakt	ei
LPZ	1→3
Maandus:	Ühendusjuhe
Mahtuvus (soon-maa)	<500 pF
Mahtuvus (soon-soon)	<500 pF
Mõõde	70V
Mudel	Täppiskaitseseade

Nimilahendusvool \| SAT-sisendid	300 A
Nominaalne koormusvool AC	1,4 A
Nominaalne koormusvool DC	2 A
Piirikute seire	ei
Piirsagedus	2800 MHz
pistiksüsteem	F
Plahvatuskindel mudel	ei
Pooluste arv	5
Rakendustemperatuuri vahemiku max	80 °C
Rakendustemperatuuri vahemiku min	-40 °C
Seadme signalisatsioon	puudub
Sisestuse summutus (Insertion loss)	≤3 dB
Suurim talitluspinge AC	130 V
Suurim talitluspinge DC	185 V
Suurim talitluspinge Uc \| maapealse leviga nt. DVB-T sisend	70 V
Suurim talitluspinge Uc \| SAT-sisendid	22 V
Tagasivoolu sumbumine	>30 dB
Tõukevoolukindlus soon – maa	C2: 10 kV / 5 kA (8/20µs)
Tõukevoolukindlus soon – soon	C2: 10 kV / 5 kA (8/20µs)
Varje ühendus	jah
Varjestus	otse
vastuvõtuaeg	<1 ns
