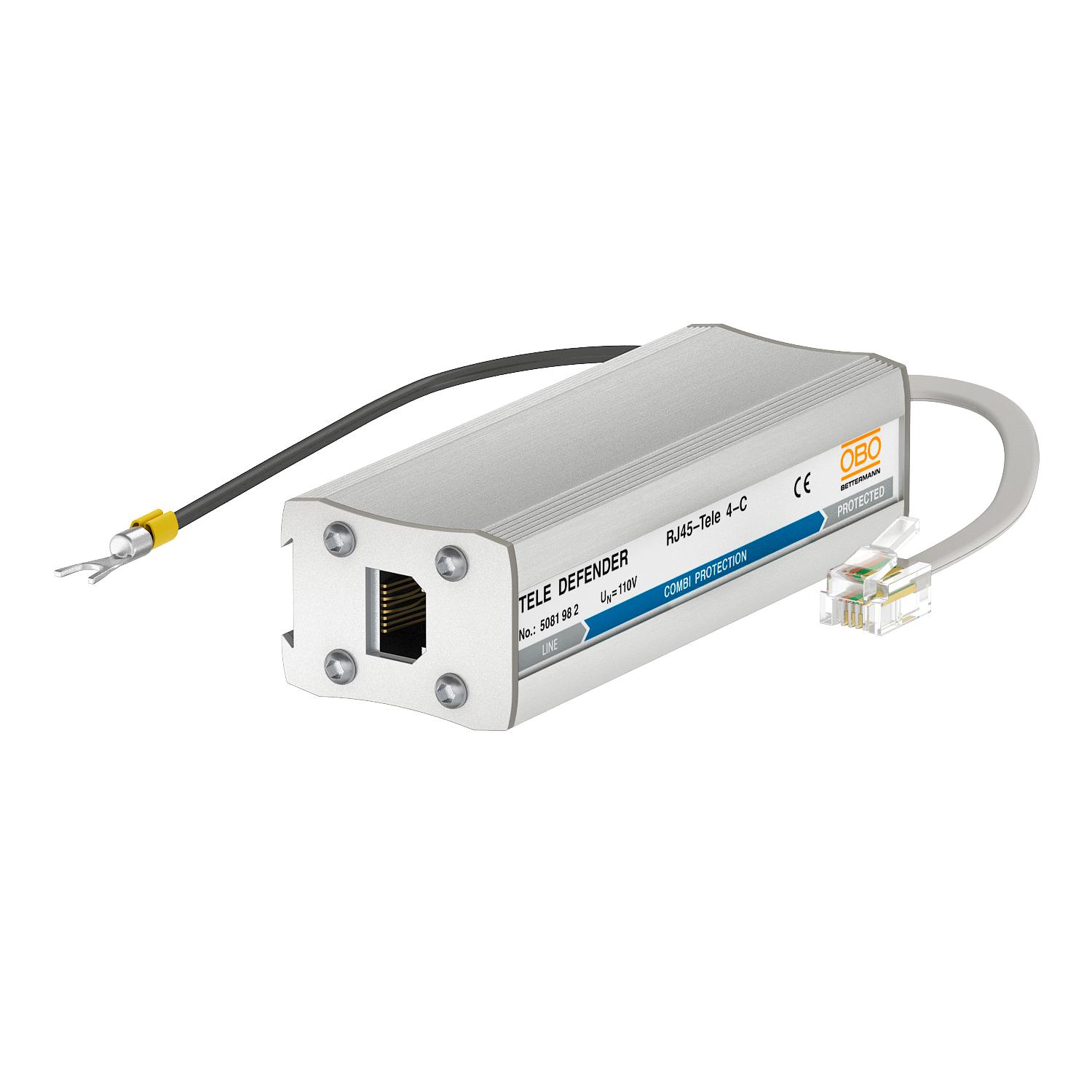

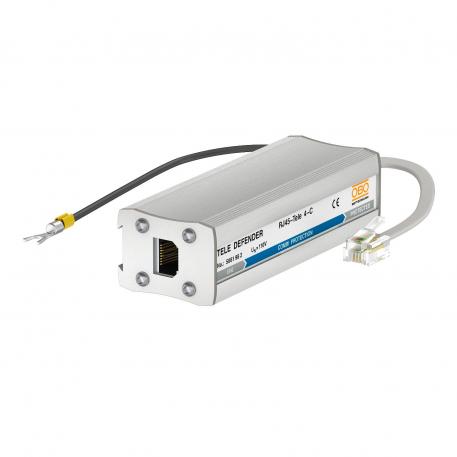

Kombikaitseseade TELE 4-C ISDN, RJ45 jaoks
Artikli nr. 5081982 | EAN 4012196415670
- Toote kirjeldus
-
Toote kirjeldusAndmejuhtmete kaitseseade analoogsetele sidesüsteemidele
• alumiiniumkorpuses
• kaheastmelise kaitselülitusega
• lihtne montaaž
• sh 150 mm ühendusjuhe RJ11- või RJ45-pistikutega
• optimeeritud ribalaius TK-süsteemide jaoks
• DIN-lati montaaž tarvikutega DLS-BS (5082 38 2)
Kasutamine: analoogsidesüsteemid
• alumiiniumkorpuses
• lihtne paigaldus profiilsiinile või lõppseadmele
• sisaldab 150 mm ühendusjuhet RJ411 pistikutega
• optimeeritud ribalaius sidesüsteemidele
-
- Tehnilised andmed
-
Tehnilised andmed
Isolatsioonitakistus > 34 MΩ Järjestikune takistus soone kohta 8,2 Ω ± 10 % Juhtmetüüp liigpingekaitseseadmetele Sidejuhe kaitseklass IP40 Kaitsetase soon - maa <600 V Kaitsetase soon - soon <300 V Kaitsetase, soon – maa 1 kV/µs (C3) juures <245 Kategorie Tüüp 1+2+3 / D1+C2+C1 Katsestandard IEC 61643-21 Kogu lahendusvool (10/350) 1,5 kA Kogu lahendusvool (8/20) 4 kA Liigpingekaitseseade (SPD) standardi IEC 61643-21 kohaselt Klass I+II+III / D1+C2+C1 LPZ 0→3 Maandus: Ühendusjuhe Mahtuvus (soon-maa) <20 pF Mahtuvus (soon-soon) <500 pF Mõõde 170V Mudel Kombikaitse, 4 soont Nominaalne koormusvool AC 0,2 A Nominaalne koormusvool DC 0,3 A Piirsagedus 12 MHz pistiksüsteem RJ45 Pooluste arv 4 Rakendustemperatuuri vahemiku max 80 °C Rakendustemperatuuri vahemiku min -40 °C Seadme signalisatsioon ilma Sisestuse summutus (Insertion loss) ≤3 dB Suurim talitluspinge AC 120 V Suurim talitluspinge DC 170 V Tõukevoolukindlus soon – maa C2: 2 kV / 1 kA (8/20) Tõukevoolukindlus soon – soon C1: 1 kV / 0,5 kA (8/20) - Kõik tüübid
-
Kõik tüübid
