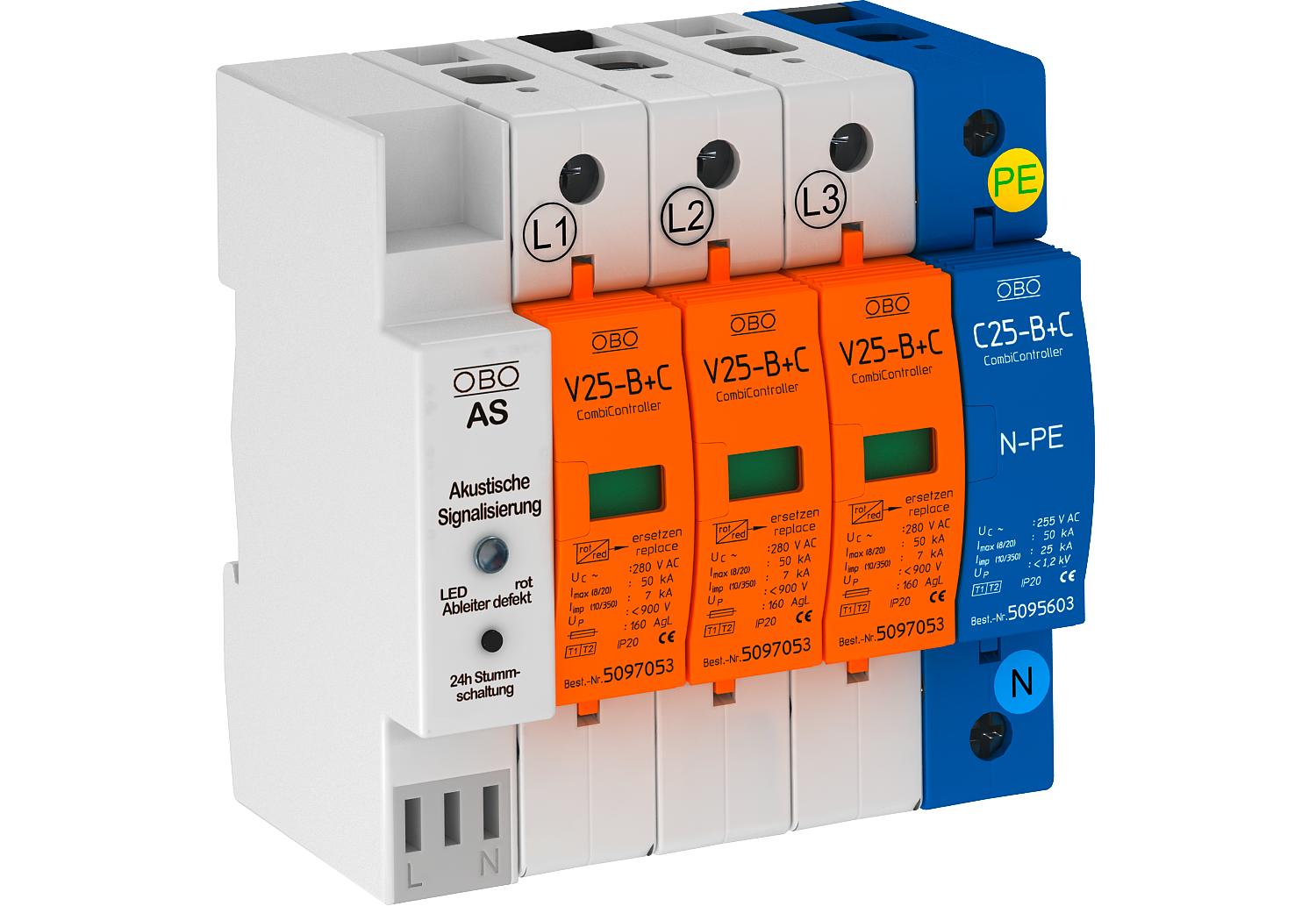

Kombipiirik V25, 3 poolusega + NPE, akustilise signaaliga

Artikli nr. 5097432 | EAN 4012195617532

5097432 / V25-B+C 3+NPE+AS
3+N/PE
280 V
IP20
Toote kirjeldus

Toote kirjeldus

1+2 tüüpi kombipiirik välguvoolu- ja liigpingepiirikust

• Komplektne, koosneb kokkupandud ja ühendamisvalmis panusest ja alusest
• Sobib TN-S ja TT-juhistikusüsteemidele
• Funktsioneerimise seire akustilise signaliseerimisega, signaalheli 24 tunni kordusega väljalülitatav
• Dünaamilise lahutusseadmega pistikühendusega piirik
• Optilise funktsioneerimisnäiduga
• Kaitsenivoo < 0,9 kV
• Kinnine, standardsetes jaotuskeskustes kasutatav tsinkoksiid-varistor-piirik
• Tähistatud ühendused

Kasutusnäide: õhuliinisisendiga hoone või piksekaitse potentsiaaliühtlustuse paigaldamiseks elamutes.
* Komplektne = panus ja alus
  • MAGYAR ELEKTROTECHNIKAI ELLENŐRZŐ INTÉZET Budapest, Ungari
  • 5-aastane garantii
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • EurAsian Conformity
  • Kombineeritud kaitseseade tüüpidest 1 ja 2
  • Üleminek LPZ 0 – 2
  • Helisignaal
Tehnilised andmed

Tehnilised andmed

Arvutuslik välguvool (10/350 μs) 7 kA
Arvutuslik välguvool (10/350) [kokku] 25 kA
Impulssvoolu nimiväärtus (8/20 µs) 30 kA
Impulssvoolu nimiväärtus (8/20 µs) [N-PE] 30 kA
Jäiga (ühe-/mitmekordse) juhtme max läbilõige 35 mm²
Jäiga (ühe-/mitmekordse) juhtme min läbilõige 2,5 mm²
kaitseklass IP20
Lahendusvool (8/20 µs) [kokku] 120 kA
Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt klass I+II
Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11 Tüüp 1+2
LPZ 0→2
Maksimaalne eelkaitse 160 A
Maksimaalne lahendusvool (8/20 μs) 50 kA
Max rakendustemperatuur 80 °C
Min rakendustemperatuur -40 °C
Mõõde 280V
Mudel 3+NPE AS-ga
Pooluste arv 3
Pooluste teostus 3+N/PE
Seadme signalisatsioon optiline ja akustiline
Signaalkontaktiga jah
Suurim talitluspinge AC 280 V
Tunnusvool AC (50/60 Hz) 230 V
väljapuhuv ei
vastuvõtuaeg <25 ns
Võrgu max liigvoolu kaitse 160
Võrgu tüüp, TN jah
Võrgu tüüp, TN-C-S jah
Võrgu tüüp, TN-S jah
Võrgu tüüp, TT jah
võrguvorm muu
Kõik tüübid

Kõik tüübid

Tüüp Pooluste teostus Suurim talitluspinge AC kaitseklass Artikli nr. Kogus kl. VKE
V25-B+C 3+NPE+AS 3+N/PE 280 V IP20 5097432
1 Tükki
