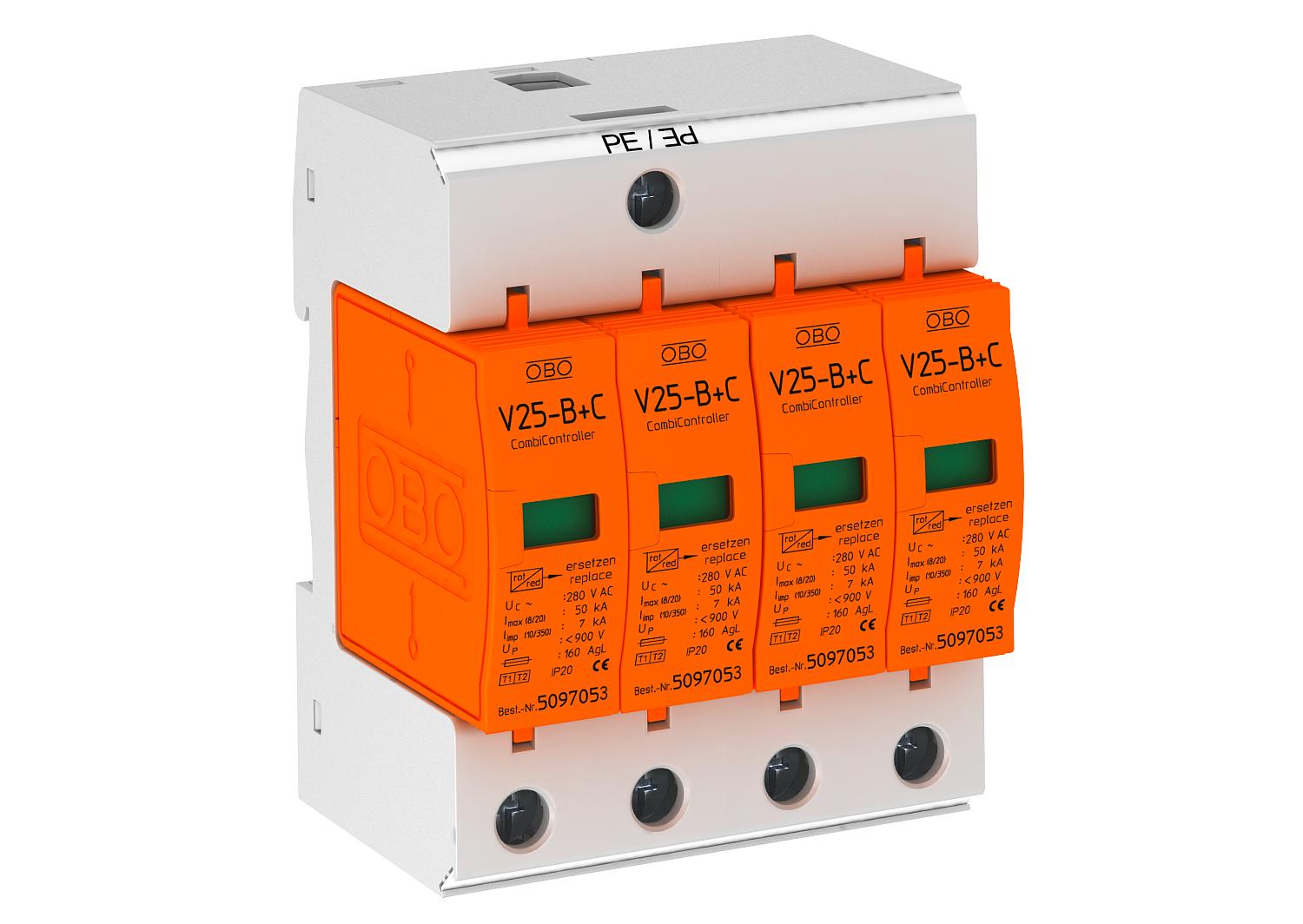

Kombipiirik V25, 4 poolust 280 V 4 | 280 | IP20

Kombipiirik V25, 4 poolust 280 V

Artikli nr. 5094426 | EAN 4012195239741

Artikli nr. / Tüüp

Pooluste teostus

Suurim talitluspinge AC	280 V

kaitseklass	IP20

Toote kirjeldus

Toote kirjeldus

Kombipiirik, pikse- ja liigpingepiirik tüüp 1+2

• Komplektne, koosneb kokkupandud ja ühendamisvalmis panusest ja alusest
• TN-süsteemidele
• Dünaamilise lahutusseadmega pistikühendusega piirik
• Optilise funktsioneerimisnäiduga
• Kaitsenivoo < 0,9 kV
• Kinnine, standardsetes jaotuskeskustes kasutatav tsinkoksiid-varistor-piirik
• Tähistatud ühendused

Kasutusnäide: õhuliinisisendiga hoone või piksekaitse potentsiaaliühtlustuse paigaldamiseks elamutes.
* Komplektne = panus ja alus

Tehnilised andmed

Tehnilised andmed

Arvutuslik välguvool (10/350 μs)	7 kA
Arvutuslik välguvool (10/350) [kokku]	25 kA
Impulssvoolu nimiväärtus (8/20 µs)	30 kA
Impulssvoolu nimiväärtus (8/20 µs) [L-N]	30 kA
Impulssvoolu nimiväärtus (8/20 µs) [N-PE]	30 kA
Jäiga (ühe-/mitmekordse) juhtme max läbilõige	35 mm²
Jäiga (ühe-/mitmekordse) juhtme min läbilõige	2,5 mm²
kaitseklass	IP20
Lahendusvool (8/20 µs) [kokku]	120 kA
Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt	klass I+II
Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11	Tüüp 1+2
LPZ	0→2
Maksimaalne eelkaitse	160 A
Maksimaalne lahendusvool (8/20 μs)	50 kA
Max rakendustemperatuur	80 °C
Min rakendustemperatuur	-40 °C
Mõõde	280V

Mudel	4 poolusega
Pooluste arv	4
Pooluste teostus	4
Seadme signalisatsioon	optiline
Signaalkontaktiga	ei
Suurim talitluspinge AC	280 V
Suurim talitluspinge DC	200 V
Testiklass, tüüp 2	jah
Tunnusvool AC (50/60 Hz)	230 V
väljapuhuv	ei
vastuvõtuaeg	<25 ns
Võrgu max liigvoolu kaitse	160
Võrgu tüüp, TN	jah
Võrgu tüüp, TN-C	jah
Võrgu tüüp, TN-C-S	jah
Võrgu tüüp, TN-S	jah
võrguvorm	muu
