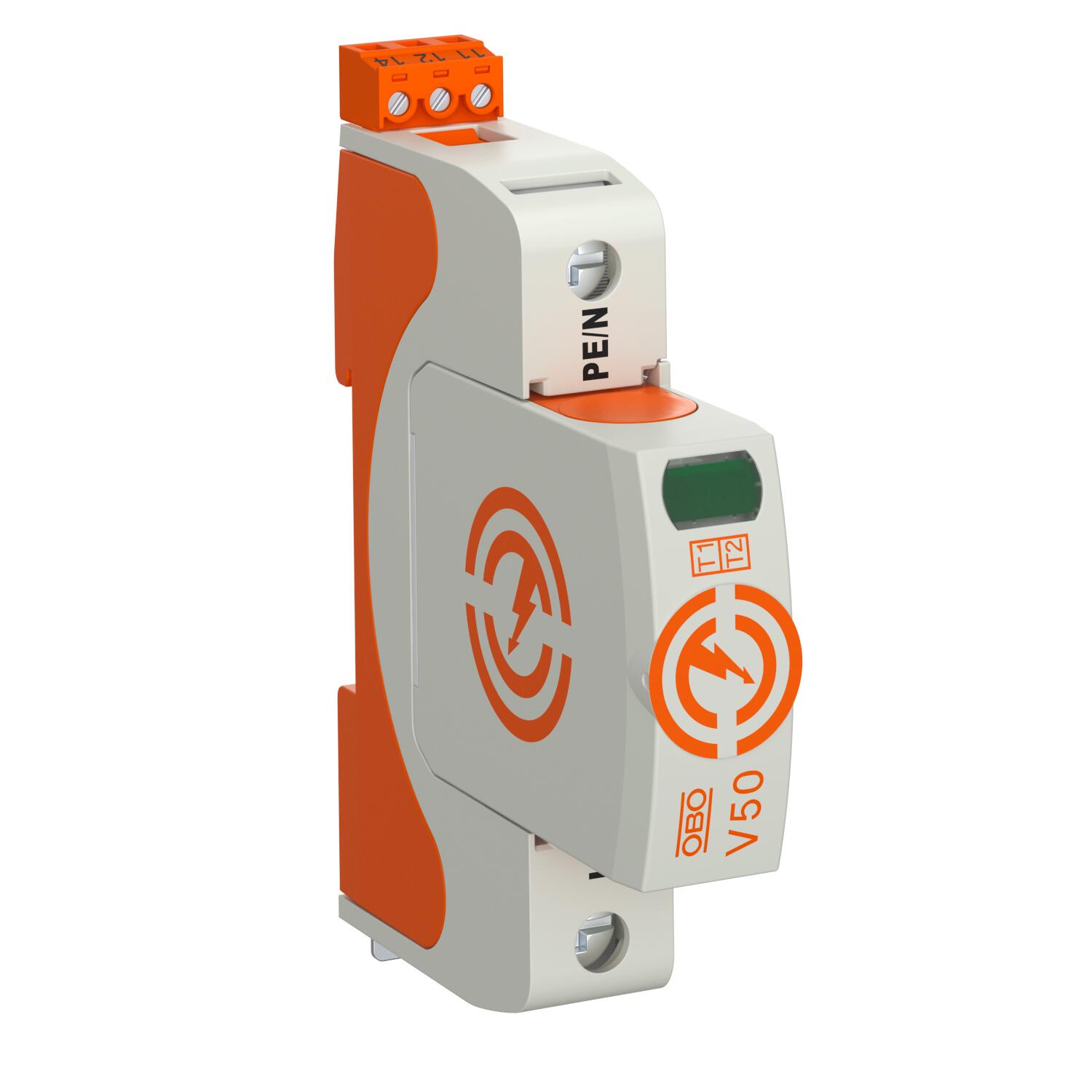

Kombipiirik V50, 1 poolusega, signaalkontaktiga 320 V 1 | 320 | IP20

Kombipiirik V50, 1 poolusega, signaalkontaktiga 320 V

Artikli nr. 5093546 | EAN 4012196398454

Artikli nr. / Tüüp

Pooluste teostus

Suurim talitluspinge AC	320 V

kaitseklass	IP20

Toote kirjeldus

Toote kirjeldus

Välguvoolu kombipiirik tüüp 1+2

• Piksekaitse potentsiaaliühtlustuseks VDE 0185-305 (IEC 62305) kohaselt
• Välguvoolu lahendusvõime 12,5 kA (10/350) pooluse kohta ja kuni 50 kA (10/350) kokku
• Modulaarne pistikühendusega piirik, lahutusseadme ja optilise seisundinäidikuga piirik
• Lukustusfunktsioon vibratsioonikaitsega ja pinge kodeerimisega
• Plast vastavalt UL 94 V-0
• FS-variantidel on potentsiaalivaba ümberlülitatav kontakt kaugsignaliseerimise jaoks

Kasutamine: Piksekaitse potentsiaaliühtlustus klassi III ja IV ehitistel.
* Komplektne = panus ja alus

Tehnilised andmed

Tehnilised andmed

Arvutuslik välguvool (10/350 μs)	12,5 kA
Arvutuslik välguvool (10/350) [kokku]	25 kA
FM-klemmide max läbilõige	1,5 mm²
FM-klemmide max läbilõige	16 AWG
FM-klemmide min läbilõige	0,5 mm²
FM-klemmide min läbilõige	21 AWG
FM-kontaktid	Veksel
Heakskiidud	VDE
Impulssvoolu nimiväärtus (8/20 µs)	30 kA
Impulssvoolu nimiväärtus (8/20 µs) [L-N]	30 kA
Integreeritud eelkaitse	ei
Jääkpinge [L-N] @ 1 kA	0,9 kV
Jääkpinge [L-N] @ 12,5 kA	1,1 kV
Jääkpinge [L-N] @ 5 kA	1 kV
Jäiga (ühe-/mitmekordse) juhtme max läbilõige	35 mm²
Jäiga (ühe-/mitmekordse) juhtme max läbilõige	2 AWG
Jäiga (ühe-/mitmekordse) juhtme min läbilõige	1,5 mm²
Jäiga (ühe-/mitmekordse) juhtme min läbilõige	16 AWG
Juhtmetüüp liigpingekaitseseadmetele	Energiavõrk AC
kaitseklass	IP20
Kaitsetase [L-N]	≤1,4
Korpuse materjal	PA UL 94 V-0
Lahendusvool (8/20 µs) [kokku]	80 kA
Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt	klass I+II
Liigpingekaitseseade (SPD) standardi UL 1449 kohaselt	Tüüp 4
Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11	Tüüp 1+2
Lühisekindlus max võrgupoolse ülepingekaitse korral	50 kA eff
Lülitusvõimsus AC	230 V; 0,5 A
Lülitusvõimsus DC	230 V; 0,1 A / 75 V; 0,5 A
Maksimaalne eelkaitse	160 A
Maksimaalne lahendusvool (8/20 μs)	50 kA

Materjal	Polüamiid
Max rakendustemperatuur	80 °C
Min rakendustemperatuur	-40 °C
Minimaalne kaugus	1,5 mm
Mõõde	320V
Paigaldusviis	35 mm DIN-latt
Peene paindliku juhtme max läbilõige	35 mm²
Peene paindliku juhtme max läbilõige	2 AWG
Peene painduva juhtme min läbilõige	16 AWG
Peene painduva juhtme min läbilõige	1,5 mm²
Pooluste arv	1
Pooluste teostus	1
Pöördemoment	4 Nm
Seadme signalisatsioon	optiline
Signaalkontaktiga	jah
Suurim lahendusvool (8/20 μs) [L-N]	50 kA
Suurim talitluspinge (L-N)	320 V
Suurim talitluspinge AC	320 V
TOV-pinge [L-N] – fail safe mode – 120 min	440 V
TOV-pinge [L-N] – withstand mode – 5 s	335 V
Tunnusvool AC (50/60 Hz)	230 V
väljapuhuv	ei
vastuvõtuaeg	<25 ns
Võrgu max liigvoolu kaitse	160 A gL/gG
Võrgu tüüp, TN	jah
Võrgu tüüp, TN-C	jah
Võrgu tüüp, TN-C-S	jah
Võrgu tüüp, TN-S	jah
Võrgu tüüp, TT	jah
võrguvorm	TN
