Korvrenn GR-Magic® 105 A4 3000 | 200 | 105 | 4,8 | 175 | ei
morepic-1 morepic-2 video-1 video-2

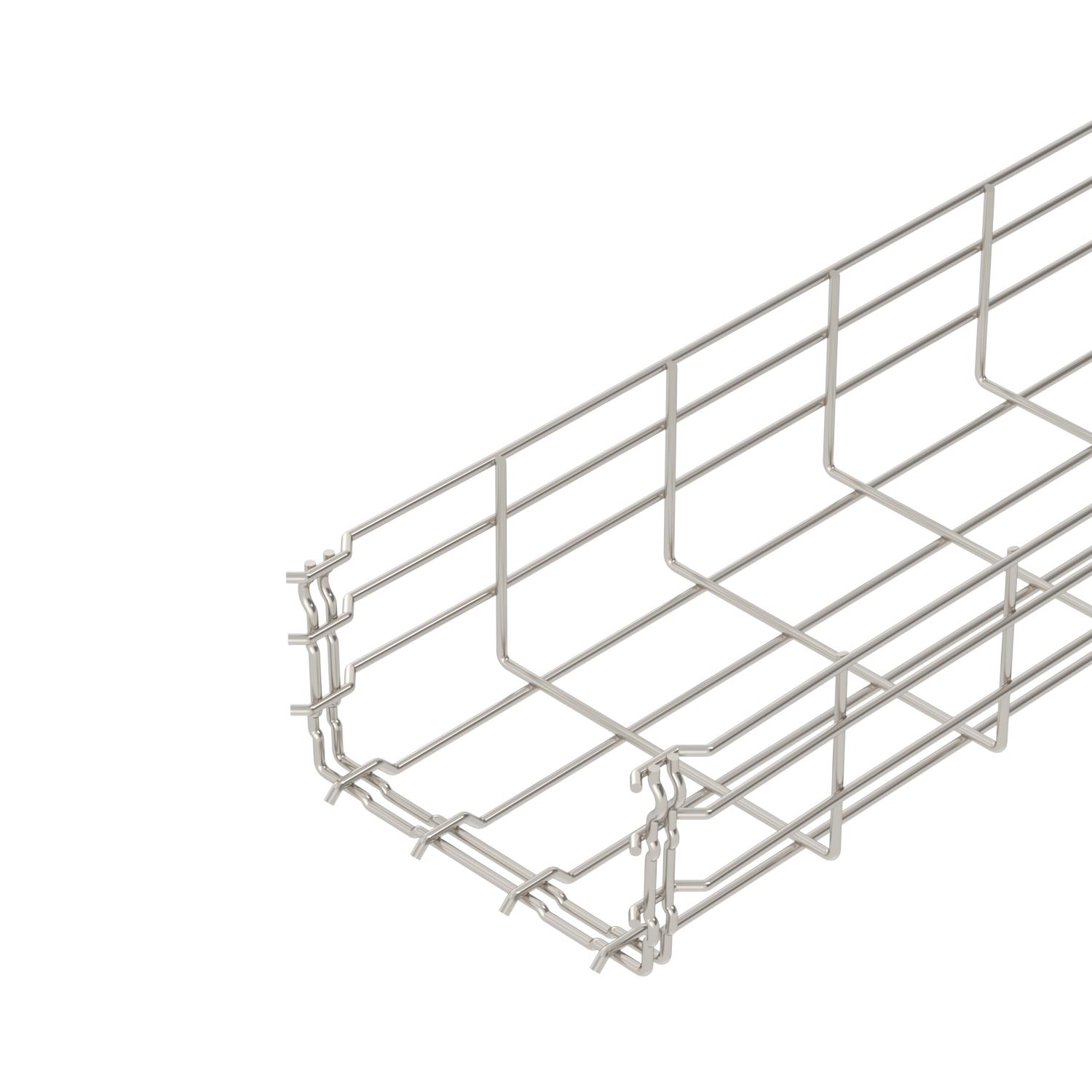

Korvrenn GR-Magic® 105 A4

Artikli nr. 6002477 | EAN 4012195874928

3000 mm
105 mm
ei
Toote kirjeldus

Toote kirjeldus

Magic ühendusega korvrenn küljekõrgusega 105 mm.
Magnetiline varjestussummutus ilma kaaneta 15 dB, kaanega 25 dB.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksamaa
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
Tehnilised andmed

Tehnilised andmed

CO₂ Fußabdruck (GWP) Cradle-to-Gate 11,11 kg CO₂e / 1 Meter
Integreeritud eraldusriiul ilma
kaablikandursüsteemi liitmiku tüüp Klõpskinnitus
Kasulik ristlõige 175 cm²
Kasulik ristlõige 17500 mm²
Koormuskatsetüüp standardi IEC 61537 kohaselt II tüüp
Kõrgus 105 mm
Kõrgus 4,13 in
Kruvideta ühendus jah
Laius 200 mm
Laius 7,87 in
Materjal Roostevaba teras 1.4401

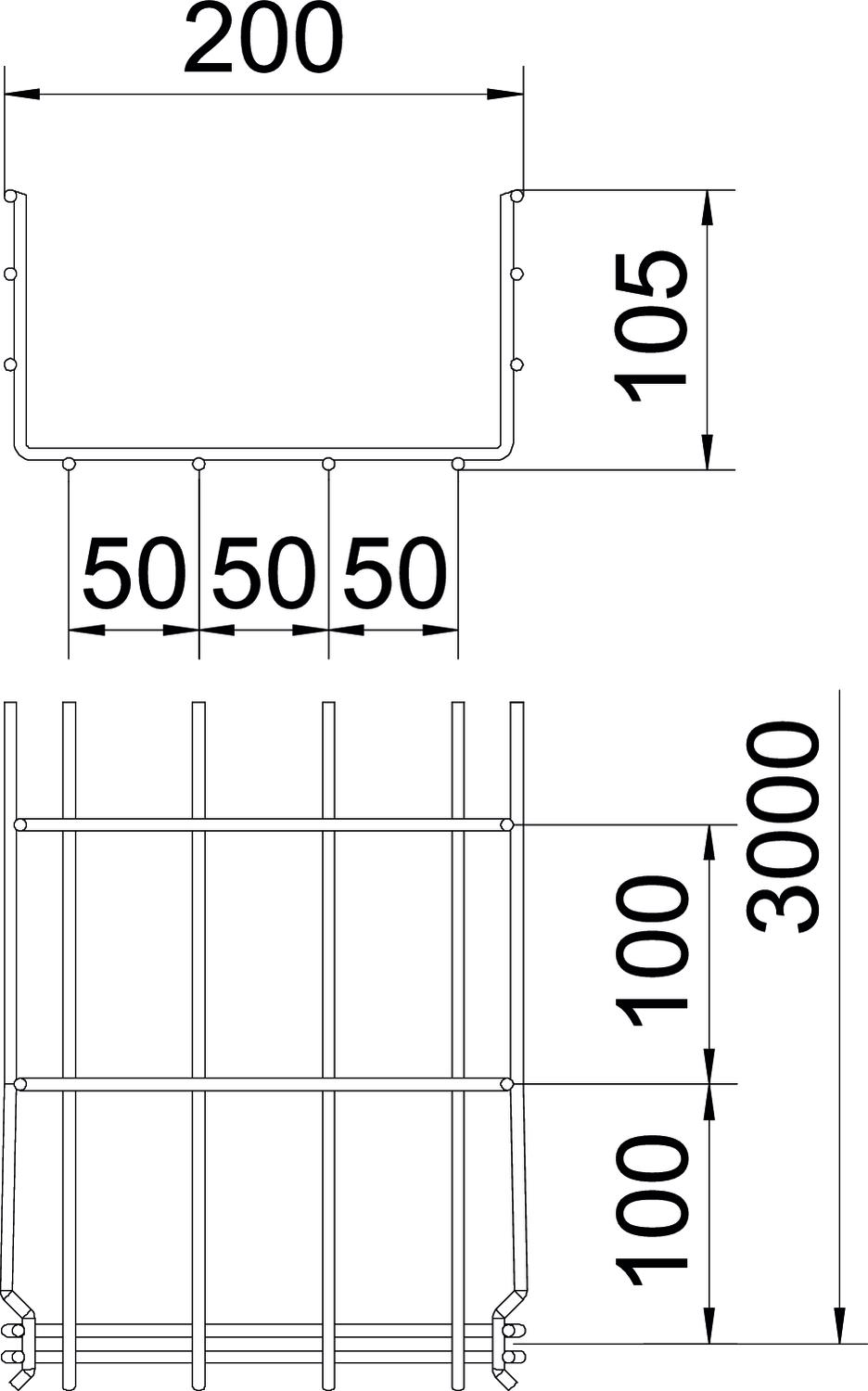

Mõõde 105x200x3000
Mõõt B 200 mm
Mõõt H 108 mm
Pika sildega teostus ei
Pikkus 3000 mm
Pinnakate hele, järeltöödeldud
Profiili kuju U-kuju
Roostevaba teras, peitsitud jah
Toimetagamine ei
Traadi läbimõõt 4,8 mm
Tugedevaheline kaugus 1,0 m 0,8 kN/m
Tugedevaheline kaugus 1,5 m 0,55 kN/m
Tugedevaheline kaugus 2,0 m 0,37 kN/m
Tugedevaheline kaugus 2,5 m 0,27 kN/m
Tugedevaheline kaugus 3,0 m 0,25 kN/m
Ühenduse teostus intergreeritud jätkuelement
Värv roostevaba teras

Tehnilised andmed

Korvrenni GRM 105 koormusdiagramm

Korvrenni GRM 105 koormusdiagramm
  • Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
  • Tugilaius m Tugilaius m
  • Tala läbipaine mm lubatava kN/m juures Tala läbipaine mm lubatava kN/m juures
  • Koormusskeem katsetamisel Koormusskeem katsetamisel
  • Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm) Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
  • Tala läbipaindekõver sõltuvalt tugede vahekaugusest Tala läbipaindekõver sõltuvalt tugede vahekaugusest
Kõik tüübid

Kõik tüübid

Tüüp Pikkus Laius Kõrgus Traadi läbimõõt Kasulik ristlõige Toimetagamine Artikli nr. Kogus kl. VKE
GRM 105 100 A4 3000 mm 100 mm 105 mm 3,9 mm 82 cm² ei 6002475
3 m
GRM 105 150 A4 3000 mm 150 mm 105 mm 3,9 mm 130 cm² ei 6002476
3 m
GRM 105 200 A4 3000 mm 200 mm 105 mm 4,8 mm 175 cm² ei 6002477
3 m
GRM 105 300 A4 3000 mm 300 mm 105 mm 4,8 mm 268 cm² ei 6002479
3 m
GRM 105 400 A4 3000 mm 400 mm 105 mm 4,8 mm 363 cm² ei 6002481
3 m
GRM 105 500 A4 3000 mm 500 mm 105 mm 4,8 mm 459 cm² ei 6002483
3 m
GRM 105 600 A4 3000 mm 600 mm 105 mm 4,8 mm 554 cm² ei 6002485
3 m
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Nurgaühendus A4 Nurgaühendus A4 GEV 36 A4 6016764
10 Tükki
Kaas, perforeerimata A4 Kaas, perforeerimata A4 DRLU 200 A4 6052993
3 m
