- Toote kirjeldus
-
Toote kirjeldus
Magic ühendusega korvrenn küljekõrgusega 105 mm.
Magnetiline varjestussummutus ilma kaaneta 15 dB, kaanega 25 dB.
- Tehnilised andmed
-
Tehnilised andmed
Integreeritud eraldusriiul ilma kaablikandursüsteemi liitmiku tüüp Klõpskinnitus Kasulik ristlõige 17500 mm² Kasulik ristlõige 175 cm² Koormuskatsetüüp standardi IEC 61537 kohaselt II tüüp Kruvideta ühendus jah Materjal Teras Mõõde 105x200x3000 Pika sildega teostus ei Pinnakate Kuumtsingitud kastmismeetodil Profiili kuju U-kuju Roostevaba teras, peitsitud ei Toimetagamine ei Traadi läbimõõt 4,8 mm Ühenduse teostus intergreeritud jätkuelement Mõõtmed

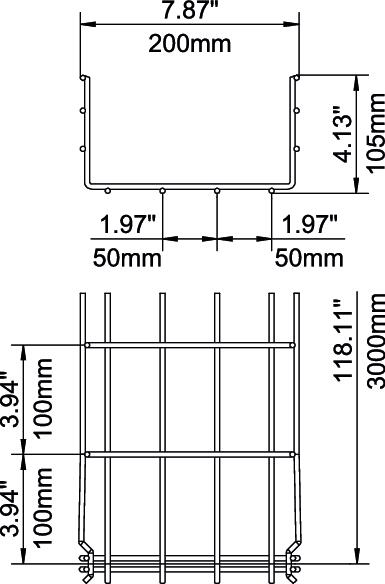

Kõrgus 4,13 in Kõrgus 105 mm Laius 200 mm Laius 7,87 in Mõõt B 200 mm Mõõt H 108 mm Pikkus 3000 mm Koormused
Tugedevaheline kaugus 1,0 m 1 kN/m Tugedevaheline kaugus 1,5 m 0,7 kN/m Tugedevaheline kaugus 2,0 m 0,4 kN/m Tugedevaheline kaugus 2,5 m 0,25 kN/m Tugedevaheline kaugus 3,0 m 0,25 kN/m Tehnilised andmed
Korvrenni GRM 105 koormusdiagramm
- Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
- Tugilaius m
- Tala läbipaine mm lubatava kN/m juures
- Koormusskeem katsetamisel
- Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
- Tala läbipaindekõver sõltuvalt tugede vahekaugusest
- Kõik tüübid
-
Kõik tüübid
