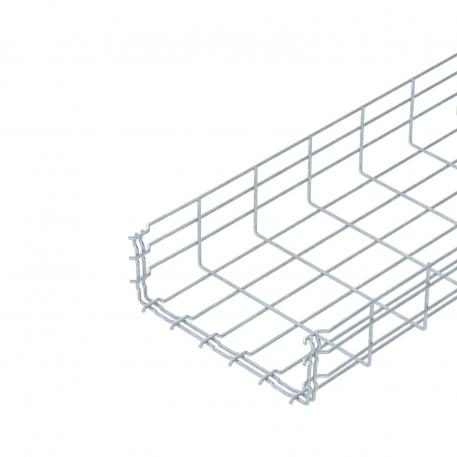

Korvrenn GR-Magic® 105 FT

Artikli nr. 6002437 | EAN 4012196021598

3000 mm
105 mm
ei
Toote kirjeldus

Toote kirjeldus

Magic ühendusega korvrenn küljekõrgusega 105 mm.
Magnetiline varjestussummutus ilma kaaneta 15 dB, kaanega 25 dB.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksamaa
  • Underwriters Laboratories Inc., USA
  • Underwriters Laboratories Inc., USA
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
Tehnilised andmed

Tehnilised andmed

Integreeritud eraldusriiul ilma
kaablikandursüsteemi liitmiku tüüp Klõpskinnitus
Kasulik ristlõige 268 cm²
Kasulik ristlõige 26800 mm²
Koormuskatsetüüp standardi IEC 61537 kohaselt II tüüp
Kruvideta ühendus jah
Materjal Teras
Mõõde 105x300x3000
Pika sildega teostus ei
Pinnakate Kuumtsingitud kastmismeetodil
Profiili kuju U-kuju
Roostevaba teras, peitsitud ei
Toimetagamine ei
Traadi läbimõõt 4,8 mm
Ühenduse teostus intergreeritud jätkuelement

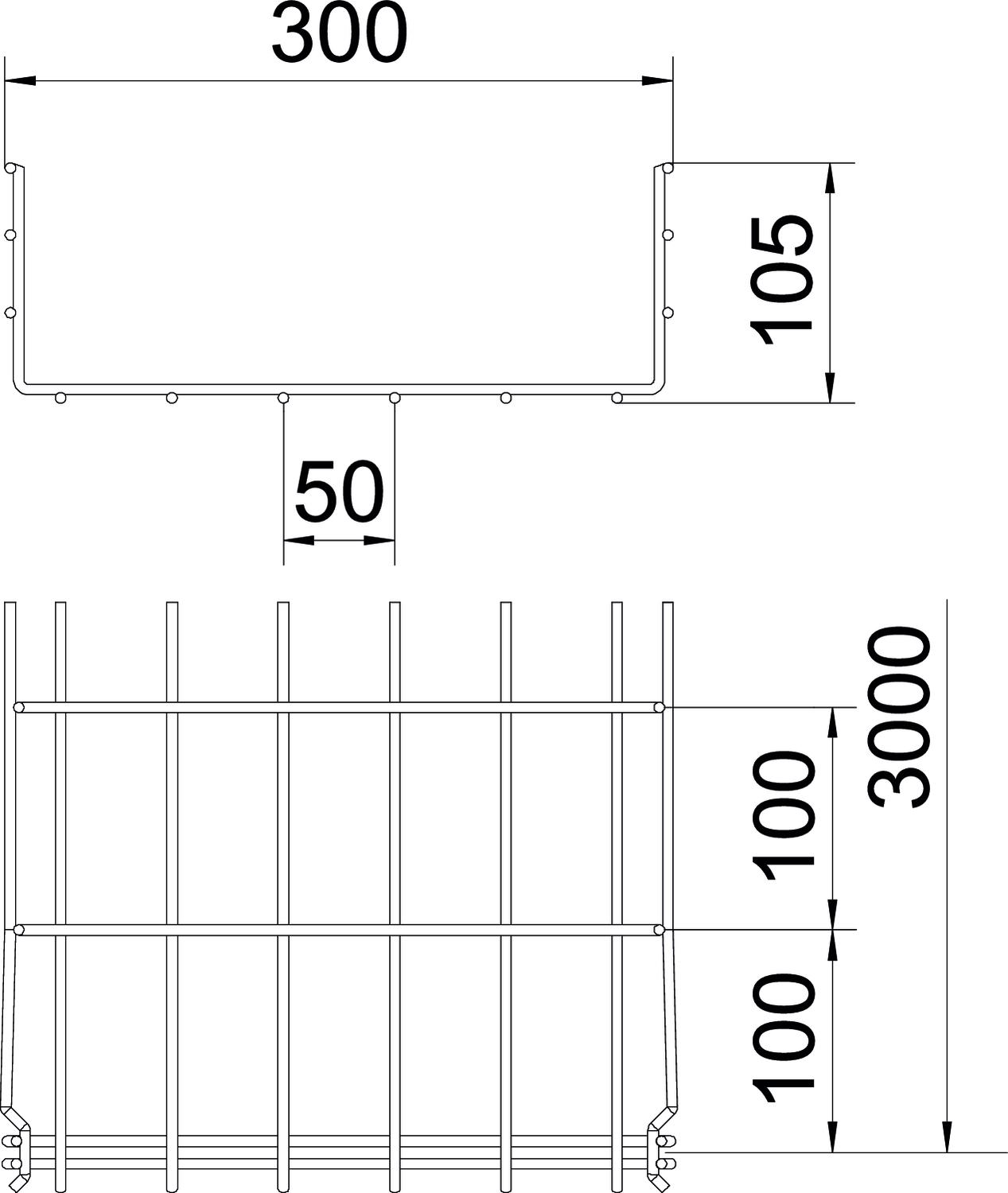

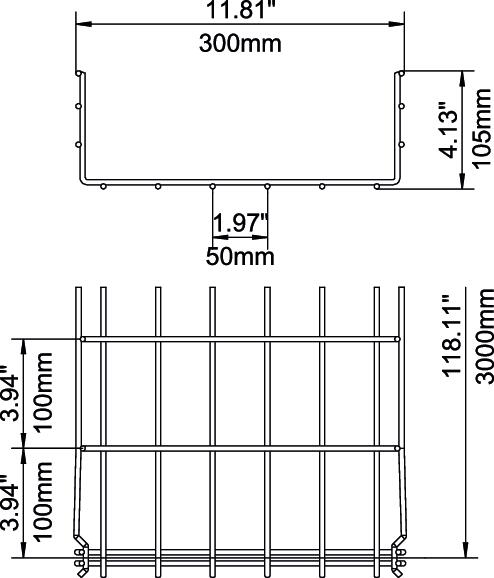

Mõõtmed

Kõrgus 4,13 in
Kõrgus 105 mm
Laius 11,81 in
Laius 300 mm
Mõõt B 300 mm
Mõõt H 108 mm
Pikkus 3000 mm

Koormused

Tugedevaheline kaugus 1,0 m 1,6 kN/m
Tugedevaheline kaugus 1,5 m 0,8 kN/m
Tugedevaheline kaugus 2,0 m 0,5 kN/m
Tugedevaheline kaugus 2,5 m 0,33 kN/m
Tugedevaheline kaugus 3,0 m 0,3 kN/m

Tehnilised andmed

Korvrenni GRM 105 koormusdiagramm

Korvrenni GRM 105 koormusdiagramm
  • Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
  • Tugilaius m Tugilaius m
  • Tala läbipaine mm lubatava kN/m juures Tala läbipaine mm lubatava kN/m juures
  • Koormusskeem katsetamisel Koormusskeem katsetamisel
  • Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm) Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
  • Tala läbipaindekõver sõltuvalt tugede vahekaugusest Tala läbipaindekõver sõltuvalt tugede vahekaugusest
Kõik tüübid

Kõik tüübid

Tüüp Pikkus Laius Kõrgus Traadi läbimõõt Kasulik ristlõige Toimetagamine Artikli nr. Kogus kl. VKE
GRM 105 100 FT 3000 mm 100 mm 105 mm 3,9 mm 82 cm² ei 6002431
3 m
GRM 105 150 FT 3000 mm 150 mm 105 mm 3,9 mm 130 cm² ei 6002433
3 m
GRM 105 200 FT 3000 mm 200 mm 105 mm 4,8 mm 175 cm² ei 6002435
3 m
GRM 105 300 FT 3000 mm 300 mm 105 mm 4,8 mm 268 cm² ei 6002437
3 m
GRM 105 400 FT 3000 mm 400 mm 105 mm 4,8 mm 363 cm² ei 6002439
3 m
GRM 105 450 FT 3000 mm 450 mm 105 mm 4,8 mm 411 cm² ei 6002441
3 m
GRM 105 500 FT 3000 mm 500 mm 105 mm 4,8 mm 459 cm² ei 6002443
3 m
GRM 105 600 FT 3000 mm 600 mm 105 mm 4,8 mm 554 cm² ei 6002445
3 m
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Kaas korvrennile, lukustuv FT Kaas korvrennile, lukustuv FT DGRR 300 FT 6001828
3 m
Nurgaühendus FT Nurgaühendus FT GEV 36 FT 6016723
20 Tükki

Paigalduse tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Klamber eraldusriiuli kinnitamiseks Klamber eraldusriiuli kinnitamiseks KS GR A2 6062282
30 Tükki
Eraldusriiul 85 DD Eraldusriiul 85 DD TSG 85 DD 6062331
3 m
Kaabli allaviiguplaat FT Kaabli allaviiguplaat FT KAB GR FT 6220142
10 Tükki
