Korvrenn GR-Magic® 105 G 3000 | 400 | 105 | 4,8 | 363 | ei
morepic-1 morepic-2 video-1 video-2

Korvrenn GR-Magic® 105 G

Artikli nr. 6002410 | EAN 4012196020751

3000 mm
105 mm
ei
Toote kirjeldus

Toote kirjeldus

Magic ühendusega korvrenn küljekõrgusega 105 mm.
Magnetiline varjestussummutus ilma kaaneta 15 dB, kaanega 25 dB.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksamaa
  • Underwriters Laboratories Inc., USA
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • UKCA Konformitätserklärung
Tehnilised andmed

Tehnilised andmed

Integreeritud eraldusriiul ilma
kaablikandursüsteemi liitmiku tüüp Klõpskinnitus
Kasulik ristlõige 36300 mm²
Kasulik ristlõige 363 cm²
Koormuskatsetüüp standardi IEC 61537 kohaselt II tüüp
Kruvideta ühendus jah
Materjal Teras
Mõõde 105x400x3000
Pika sildega teostus ei
Pinnakate galvaaniliselt tsingitud
Profiili kuju U-kuju
Roostevaba teras, peitsitud ei
Toimetagamine ei
Traadi läbimõõt 4,8 mm
Ühenduse teostus intergreeritud jätkuelement

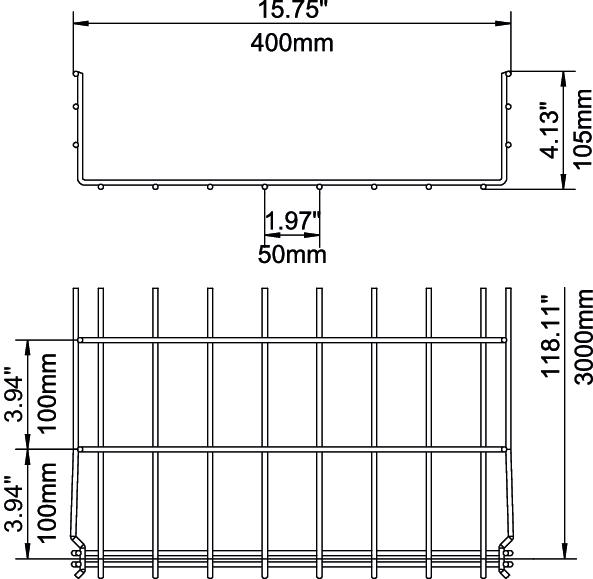

Mõõtmed

Kõrgus 4,13 in
Kõrgus 105 mm
Laius 400 mm
Laius 15,75 in
Mõõt B 400 mm
Mõõt H 108 mm
Pikkus 3000 mm

Koormused

Tugedevaheline kaugus 1,0 m 1,6 kN/m
Tugedevaheline kaugus 1,5 m 0,8 kN/m
Tugedevaheline kaugus 2,0 m 0,5 kN/m
Tugedevaheline kaugus 2,5 m 0,33 kN/m
Tugedevaheline kaugus 3,0 m 0,3 kN/m
Kõik tüübid

Kõik tüübid

Tüüp Pikkus Laius Kõrgus Traadi läbimõõt Kasulik ristlõige Toimetagamine Artikli nr. Kogus kl. VKE
GRM 105 100 G 3000 mm 100 mm 105 mm 3,9 mm 82 cm² ei 6002402
3 m
GRM 105 150 G 3000 mm 150 mm 105 mm 3,9 mm 130 cm² ei 6002404
3 m
GRM 105 200 G 3000 mm 200 mm 105 mm 4,8 mm 175 cm² ei 6002406
3 m
GRM 105 300 G 3000 mm 300 mm 105 mm 4,8 mm 268 cm² ei 6002408
3 m
GRM 105 400 G 3000 mm 400 mm 105 mm 4,8 mm 363 cm² ei 6002410
3 m
GRM 105 450 G 3000 mm 450 mm 105 mm 4,8 mm 411 cm² ei 6002413
3 m
GRM 105 500 G 3000 mm 500 mm 105 mm 4,8 mm 459 cm² ei 6002415
3 m
GRM 105 600 G 3000 mm 600 mm 105 mm 4,8 mm 554 cm² ei 6002417
3 m
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Kaas korvrennile, lukustuv FS Kaas korvrennile, lukustuv FS DGRR 400 FS 6001850
3 m
Nurgaühendus G Nurgaühendus G GEV 36 G 6016715
20 Tükki

Paigalduse tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Eraldusriiul 85 FS Eraldusriiul 85 FS TSG 85 FS 6062114
3 m
Klamber eraldusriiuli kinnitamiseks Klamber eraldusriiuli kinnitamiseks KS GR A2 6062282
30 Tükki
Kaabli allaviigu plaat FS Kaabli allaviigu plaat FS KAB GR FS 6220139
10 Tükki
