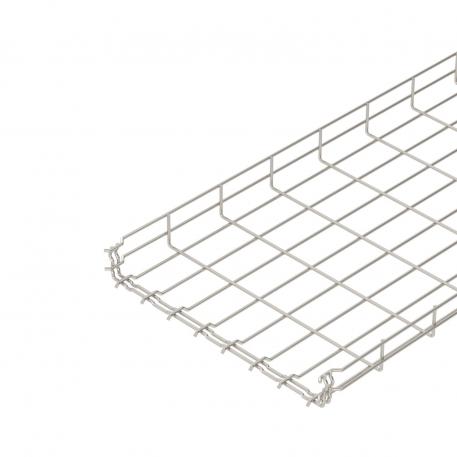

Korvrenn GR-Magic® 55 A4

Artikli nr. 6001095 | EAN 4012195166085

3000 mm
55 mm
Toote kirjeldus

Toote kirjeldus

Magic ühendusega korvrenn küljekõrgusega 55 mm.
Magnetiline varjestussummutus ilma kaaneta 15 dB, kaanega 25 dB.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksamaa
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • Toime tagamise klass E30
  • Toimetagamisklass E60ja
  • Toime tagamise klass E90
Tehnilised andmed

Tehnilised andmed

CO₂ jalajälg (GWP) hällist väravani 0,925 kg CO₂e / 1 Meeter
Integreeritud eraldusriiul ilma
kaablikandursüsteemi liitmiku tüüp Klõpskinnitus
Kasulik ristlõige 175 cm²
Kasulik ristlõige 17500 mm²
Koormuskatsetüüp standardi IEC 61537 kohaselt II tüüp
Kõrgus 2,17 in
Kõrgus 55 mm
Kruvideta ühendus jah
Laius 400 mm
Laius 15,75 in
Materjal Roostevaba teras 1.4401

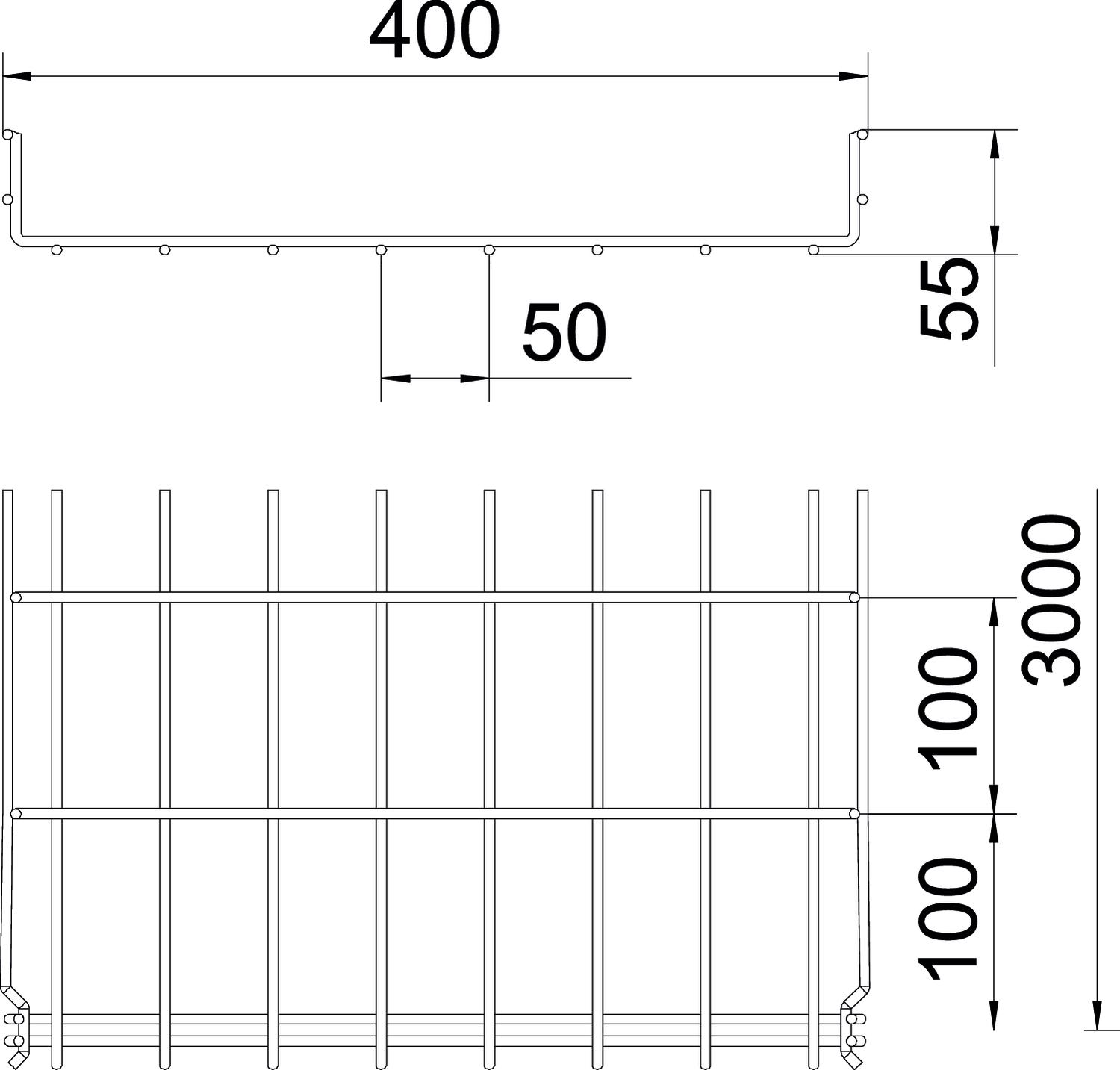

Mõõde 55x400x3000
Mõõt B 400 mm
Mõõt H 58 mm
Pika sildega teostus ei
Pikkus 3000 mm
Pinnakate hele, järeltöödeldud
Profiili kuju U-kuju
Roostevaba teras, peitsitud jah
Toimetagamine jah
Traadi läbimõõt 4,8 mm
Tugedevaheline kaugus 1,0 m 0,9 kN/m
Tugedevaheline kaugus 1,5 m 0,6 kN/m
Tugedevaheline kaugus 2,0 m 0,3 kN/m
Tugedevaheline kaugus 2,5 m 0,25 kN/m
Ühenduse teostus intergreeritud jätkuelement
Värv roostevaba teras

Tehnilised andmed

Korvrenni GRM 55 VA koormusdiagramm

Korvrenni GRM 55 VA koormusdiagramm
  • Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
  • Tugilaius m Tugilaius m
  • Tala läbipaine mm lubatava kN/m juures Tala läbipaine mm lubatava kN/m juures
  • Koormusskeem katsetamisel Koormusskeem katsetamisel
  • Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm) Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
  • Tala läbipaindekõver sõltuvalt tugede vahekaugusest Tala läbipaindekõver sõltuvalt tugede vahekaugusest
Kõik tüübid

Kõik tüübid

Tüüp Pikkus Laius Kõrgus Traadi läbimõõt Kasulik ristlõige Toimetagamine Artikli nr. Kogus kl. VKE
GRM 55 50 A4 3000 mm 50 mm 55 mm 3,9 mm 16 cm² jah 6001087
3 m
GRM 55 100 A4 3000 mm 100 mm 55 mm 3,9 mm 40 cm² jah 6001088
3 m
GRM 55 150 A4 3000 mm 150 mm 55 mm 3,9 mm 63 cm² jah 6001090
3 m
GRM 55 200 A4 3000 mm 200 mm 55 mm 3,9 mm 87 cm² jah 6001091
3 m
GRM 55 300 A4 3000 mm 300 mm 55 mm 4,8 mm 129 cm² jah 6001093
3 m
GRM 55 400 A4 3000 mm 400 mm 55 mm 4,8 mm 175 cm² jah 6001095
3 m
GRM 55 500 A4 3000 mm 500 mm 55 mm 4,8 mm 220 cm² ei 6001097
3 m
GRM 55 600 A4 3000 mm 600 mm 55 mm 4,8 mm 265 cm² ei 6001099
3 m
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Nurgaühendus A4 Nurgaühendus A4 GEV 36 A4 6016764
10 Tükki
Kaas, perforeerimata A4 Kaas, perforeerimata A4 DRLU 400 A4 6052995
3 m

Paigalduse tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Eraldusriiul 45 A4 Eraldusriiul 45 A4 TSG 45 A4 6062028
3 m
