- Toote kirjeldus
-
Toote kirjeldus

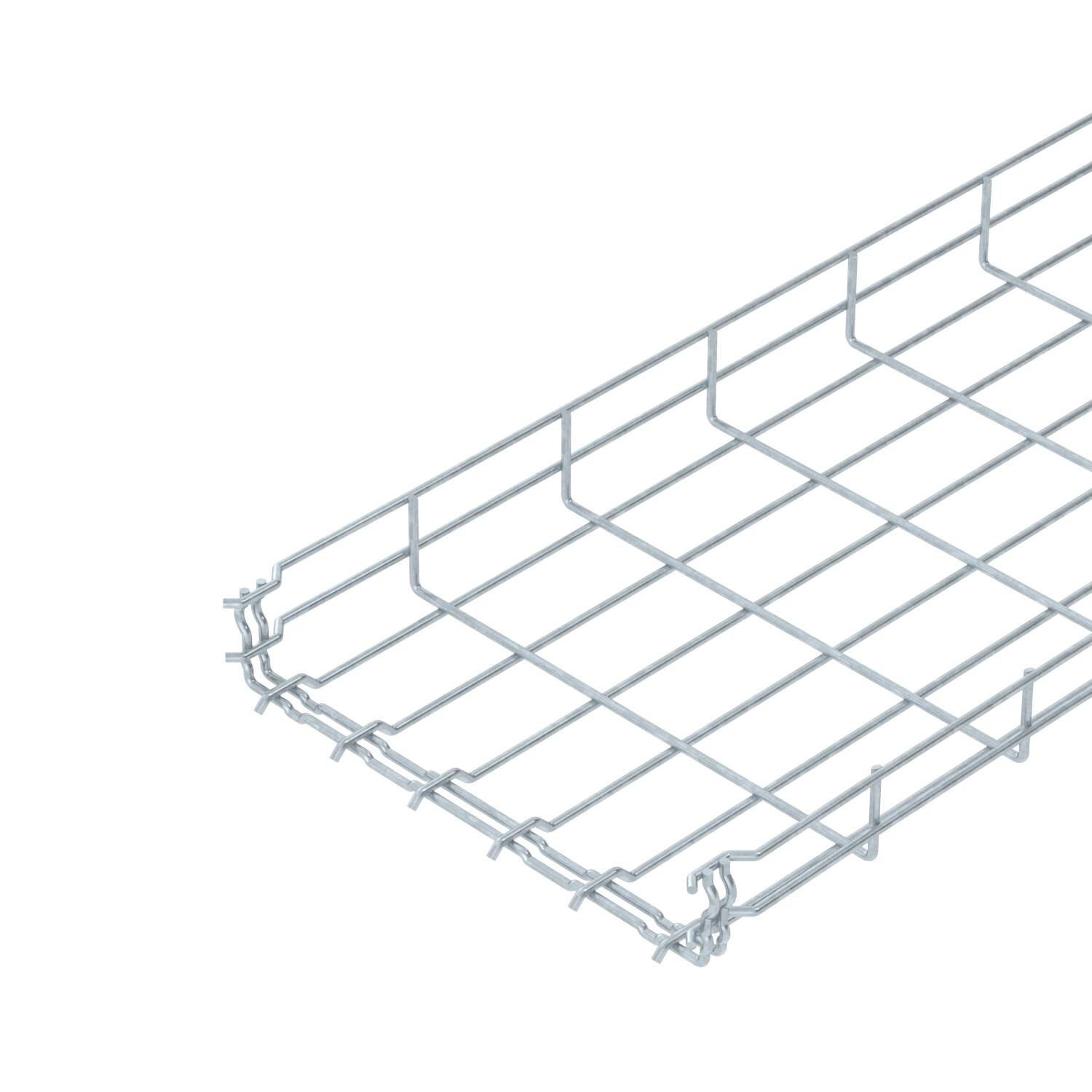

Magic ühendusega korvrenn küljekõrgusega 55 mm.
Magnetiline varjestussummutus ilma kaaneta 15 dB, kaanega 25 dB.
Täpsed andmed UL klassifikatsiooni kohta tuleb võtta vastavast kasutusloast.
- Tehnilised andmed
-
Tehnilised andmed
Integreeritud eraldusriiul ilma kaablikandursüsteemi liitmiku tüüp Klõpskinnitus Kasulik ristlõige 129 cm² Kasulik ristlõige 12900 mm² Koormuskatsetüüp standardi IEC 61537 kohaselt II tüüp Kruvideta ühendus jah Materjal Teras Mõõde 55x300x3000 Pika sildega teostus ei Pinnakate Kuumtsingitud kastmismeetodil Profiili kuju U-kuju Roostevaba teras, peitsitud ei Toimetagamine jah Traadi läbimõõt 4,8 mm Tuletõkestus Funktsiooni tagamise kaablispetsiifilised kandekonstruktsioonid Ühenduse teostus intergreeritud jätkuelement Mõõtmed

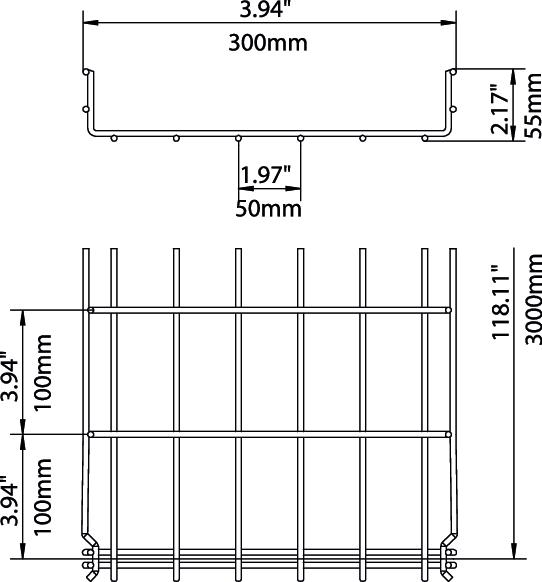

Kõrgus 2,17 in Kõrgus 55 mm Laius 300 mm Laius 11,81 in Mõõt B 300 mm Mõõt H 58 mm Pikkus 3000 mm Koormused
Tugedevaheline kaugus 1,0 m 0,7 kN/m Tugedevaheline kaugus 1,5 m 0,5 kN/m Tugedevaheline kaugus 2,0 m 0,25 kN/m Tugedevaheline kaugus 2,5 m 0,2 kN/m Tehnilised andmed
Korvrenni GR-M (tüüp GRM 55) koormusdiagramm
- Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
- Tugilaius m
- Tala läbipaine mm lubatava kN/m juures
- Koormusskeem katsetamisel
- Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
- Tala läbipaindekõver sõltuvalt tugede vahekaugusest
- Kõik tüübid
-
Kõik tüübid
- Allalaadimised
-
Tooteleht GRM 55 300 FT / 6001424 , 0.52MB , pdfKataloog Kabeltragsysteme , 45.23MB , pdfVastavusdeklaratsioon GRM 55 300 FT / 6001424 , 0.16MB , pdfREACH Vastavusdeklaratsioon GRM 55 300 FT / 6001424 , 0.12MB , pdfRoHS Vastavusdeklaratsioon GRM 55 300 FT / 6001424 , 0.12MB , pdfMärgiste kasutamise luba VDE-märgiste kasutamise luba GRM , 0.50MB , pdfMärgiste kasutamise luba UL-sertifikaat GRM35.., GRM55.., GRM105.. , 0.26MB , pdfMärgiste kasutamise luba RINA märgiste kasutamise luba GRM , 0.61MB , pdfMärgiste kasutamise luba ASTA sertifikaat korvrenn GR-Magic® , 0.37MB , pdfVastupidavuse aruanne Jätkusuutlikkuse aruanne, kaablikandesüsteem , 2.00MB , pdfValikuabi GR-Magic® , 2.00MB , pdfMontaažijuhend Korvrennisüsteemide paigaldusjuhend , 9.42MB , pdf
