Korvrenn GR-Magic® 55 koos eraldusriiuliga

Artikli nr. 6006455 | EAN 4012196151219

3000 mm
55 mm
ei
Toote kirjeldus

Toote kirjeldus

Magic ühendusega ja keevitatud vaheseinaga korvrenn küljekõrgusega 55 mm.
Magnetiline varjestussummutus ilma kaaneta 15 dB, kaanega 25 dB.
  • Magnetiline varjestussummutus
  • RINA 1861, Ship Classification, Certification and Services
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksamaa
  • Korvrenn, küljekõrgus 55 mm
  • paigaldussõbralik detail
Tehnilised andmed

Tehnilised andmed

CO₂ jalajälg (GWP) hällist väravani 0,925 kg CO₂e / 1 Meeter
Integreeritud eraldusriiul üks
kaablikandursüsteemi liitmiku tüüp Klõpskinnitus
Kasulik ristlõige 87 cm²
Kasulik ristlõige 8700 mm²
Koormuskatsetüüp standardi IEC 61537 kohaselt II tüüp
Kõrgus 2,17 in
Kõrgus 55 mm
Kruvideta ühendus jah
Laius 7,87 in
Laius 200 mm
Materjal Teras

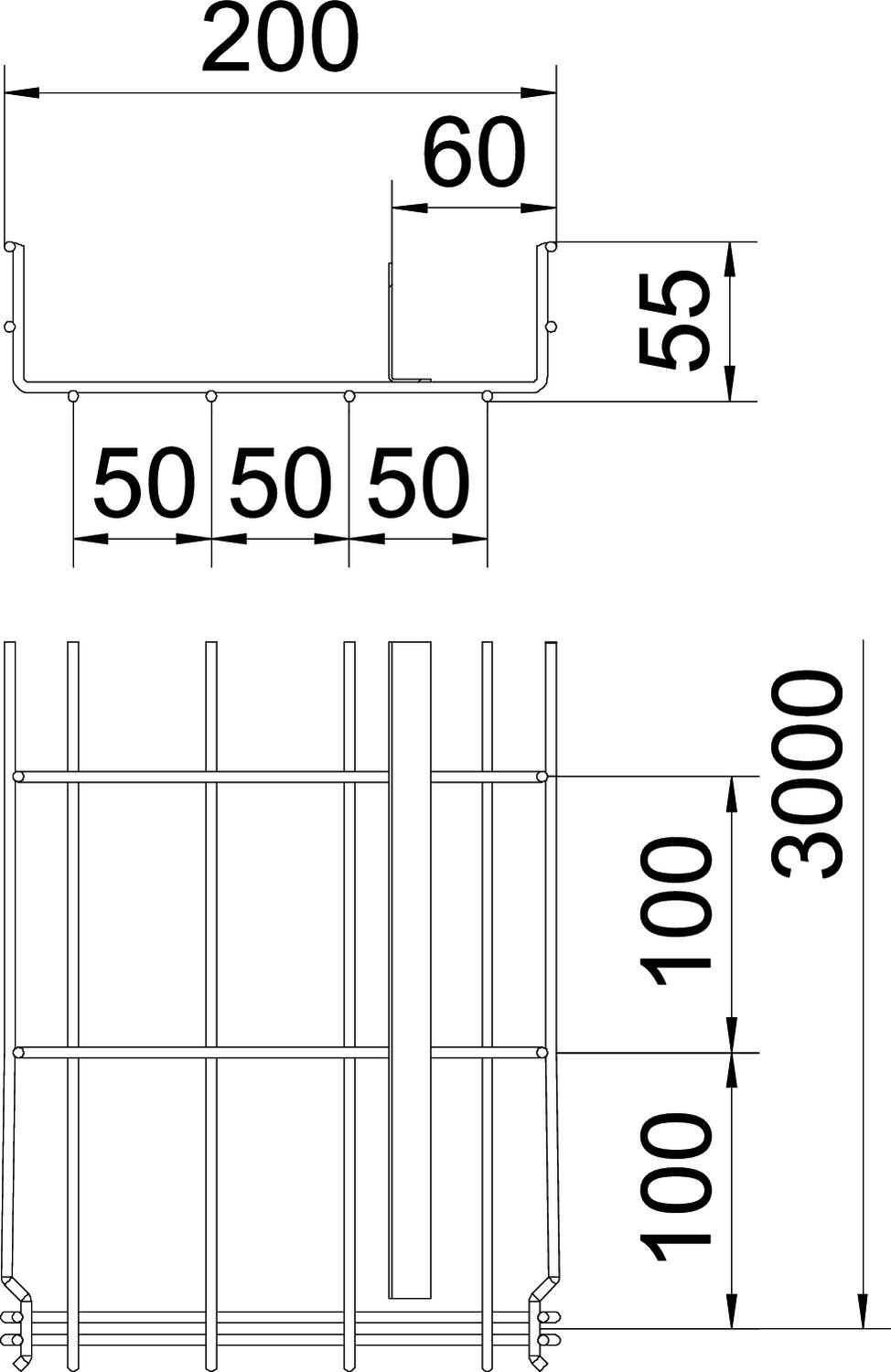

Mõõde 55x200x3000
Mõõt A 59,5 mm
Mõõt B 200 mm
Mõõt H 58 mm
Pika sildega teostus ei
Pikkus 3000 mm
Pinnakate galvaaniliselt tsingitud
Profiili kuju U-kuju
Roostevaba teras, peitsitud ei
Toimetagamine ei
Traadi läbimõõt 3,9 mm
Tugedevaheline kaugus 1,0 m 1 kN/m
Tugedevaheline kaugus 1,5 m 0,6 kN/m
Tugedevaheline kaugus 2,0 m 0,25 kN/m
Ühenduse teostus intergreeritud jätkuelement
Värv zinc

Tehnilised andmed

Korvrenni GR-Magic (tüüp GRM-1T 55) koormusdiagramm

Korvrenni GR-Magic (tüüp GRM-1T 55) koormusdiagramm
  • Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
  • Tugilaius m Tugilaius m
  • Tala läbipaine mm lubatava kN/m juures Tala läbipaine mm lubatava kN/m juures
  • Koormusskeem katsetamisel Koormusskeem katsetamisel
  • Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm) Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
  • Tala läbipaindekõver sõltuvalt tugede vahekaugusest Tala läbipaindekõver sõltuvalt tugede vahekaugusest
Kõik tüübid

Kõik tüübid

Tüüp Pikkus Laius Kõrgus Traadi läbimõõt Kasulik ristlõige Toimetagamine Artikli nr. Kogus kl. VKE
GRM-T 55 100 G 3000 mm 100 mm 55 mm 3,9 mm 40 cm² ei 6006453
3 m
GRM-T 55 200 G 3000 mm 200 mm 55 mm 3,9 mm 87 cm² ei 6006455
3 m
GRM-T 55 300 G 3000 mm 300 mm 55 mm 4,8 mm 129 cm² ei 6006456
3 m
GRM-T 55 400 G 3000 mm 400 mm 55 mm 4,8 mm 175 cm² ei 6006457
3 m
GRM-T 55 500 G 3000 mm 500 mm 55 mm 4,8 mm 220 cm² ei 6006458
3 m
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Kaas korvrennile, lukustuv FS Kaas korvrennile, lukustuv FS DGRR 200 FS 6001846
3 m
Nurgaühendus G Nurgaühendus G GEV 36 G 6016715
20 Tükki

Paigalduse tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Klamber eraldusriiuli kinnitamiseks Klamber eraldusriiuli kinnitamiseks KS GR A2 6062282
30 Tükki
Kaabli allaviigu plaat FS Kaabli allaviigu plaat FS KAB GR FS 6220139
10 Tükki
