Läbiviik EDR, helehall 16 | 20 | M25 | helehall; RAL 7035

morepic-1

morepic-2

Läbiviik EDR, helehall

Artikli nr. 2011506 | EAN 4012195246909

Artikli nr. / Tüüp

Läbimõõdule min

Läbimõõdule max

Suurus

Värv	helehall; RAL 7035

Toote kirjeldus

Toote kirjeldus

Sisselükatav tihend kaabliharukarpidele meetermõõdus torude toetamiseks

Tehnilised andmed

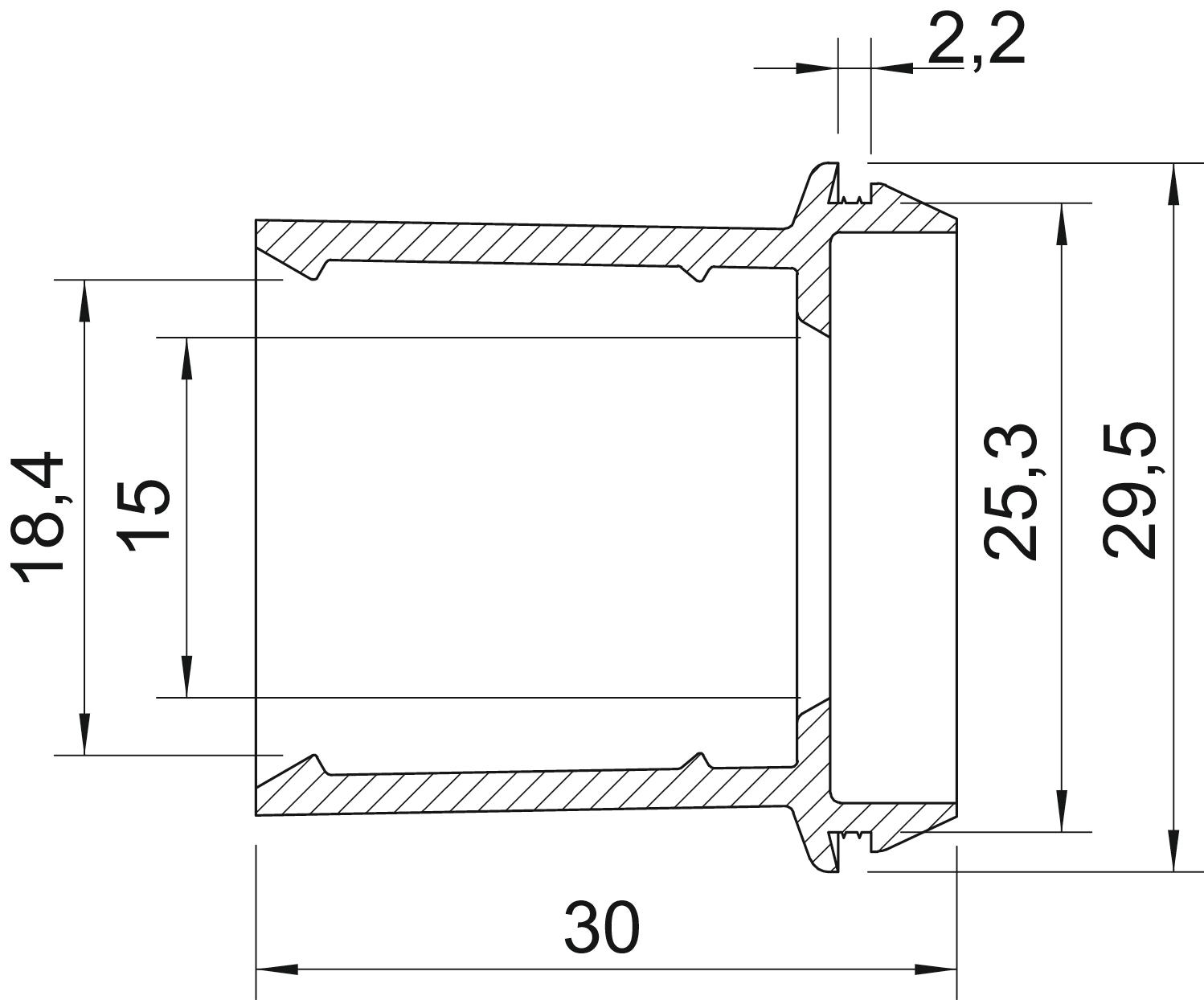

Mõõtmed

Dimension D4	18,4 mm
halogeenita	jah
kaitseklass	IP55
Läbimõõdule max	20 mm
Läbimõõdule min	16 mm
Materjal	Termoplastiline elastomeer
Mõõde	Ø25/16-20
Mõõt A	2,2 mm
Mõõt D1	29,5 mm

Mõõt D2	25,3 mm
Mõõt D3	15 mm
Mõõt L	30 mm
Mudel	avatud
Nimiläbimõõt	25 mm
Seina max paksusele	2,2
Seina min paksusele	2,2
Suurus	M25
Värv	helehall; RAL 7035

Kõik tüübid

Kõik tüübid

Tüüp	Läbimõõdule min	Läbimõõdule max	Suurus	Värv	Artikli nr.	Kogus	kl. VKE
EDR 25 16-20 LGR	16 mm	20 mm	M25	helehall; RAL 7035	2011506	Tükki	50 Tükki
EDR 25 20-25 LGR	20 mm	25 mm	M25	helehall; RAL 7035	2011514	Tükki	50 Tükki
EDR 32 25-32 LGR	25 mm	32 mm	M32	helehall; RAL 7035	2011530	Tükki	50 Tükki
EDR 40 32-40 LGR	32 mm	40 mm	M40	helehall; RAL 7035	2011546	Tükki	25 Tükki

Allalaadimised

Tooteleht EDR 25 16-20 LGR / 2011506 , 0.18MB , pdf

Kataloog Connection and routing systems , 40.76MB , pdf

EÜ vastavusdeklaratsioon EDR 25 16-20 LGR / 2011506 , 0.05MB , pdf

Laadi alla

REACH Vastavusdeklaratsioon EDR 25 16-20 LGR / 2011506 , 0.12MB , pdf

Laadi alla

RoHS Vastavusdeklaratsioon EDR 25 16-20 LGR / 2011506 , 0.12MB , pdf

Laadi alla

Toote joonis EDR 25 16-20 LGR / 2011506, 77.14 kB, jpg

Mõõdistatud joonis EDR 25 16-20 LGR / 2011506, 80.05 kB, jpg

EDR 25 16-20 LGR / 2011506
