Läbiviik EDR, helehall 32 | 40 | M40 | helehall; RAL 7035

morepic-1

morepic-2

Läbiviik EDR, helehall

Artikli nr. 2011546 | EAN 4012195246954

Artikli nr. / Tüüp

Läbimõõdule min

Läbimõõdule max

Suurus

Värv	helehall; RAL 7035

Toote kirjeldus

Toote kirjeldus

Sisselükatav tihend kaabliharukarpidele meetermõõdus torude toetamiseks

Tehnilised andmed

Mõõtmed

Dimension D4	39,2 mm
halogeenita	jah
kaitseklass	IP55
Läbimõõdule max	40 mm
Läbimõõdule min	32 mm
Materjal	Termoplastiline elastomeer
Mõõde	Ø40/32-40
Mõõt A	2,2 mm
Mõõt D1	46 mm

Mõõt D2	42,3 mm
Mõõt D3	31 mm
Mõõt L	49 mm
Mudel	avatud
Nimiläbimõõt	40 mm
Seina max paksusele	2,2
Seina min paksusele	2,2
Suurus	M40
Värv	helehall; RAL 7035

Kõik tüübid

Kõik tüübid

Tüüp	Läbimõõdule min	Läbimõõdule max	Suurus	Värv	Artikli nr.	Kogus	kl. VKE
EDR 25 16-20 LGR	16 mm	20 mm	M25	helehall; RAL 7035	2011506	Tükki	50 Tükki
EDR 25 20-25 LGR	20 mm	25 mm	M25	helehall; RAL 7035	2011514	Tükki	50 Tükki
EDR 32 25-32 LGR	25 mm	32 mm	M32	helehall; RAL 7035	2011530	Tükki	50 Tükki
EDR 40 32-40 LGR	32 mm	40 mm	M40	helehall; RAL 7035	2011546	Tükki	25 Tükki

Allalaadimised

Tooteleht EDR 40 32-40 LGR / 2011546 , 0.18MB , pdf

Kataloog Connection and routing systems , 40.76MB , pdf

EÜ vastavusdeklaratsioon EDR 40 32-40 LGR / 2011546 , 0.05MB , pdf

Laadi alla

REACH Vastavusdeklaratsioon EDR 40 32-40 LGR / 2011546 , 0.12MB , pdf

Laadi alla

RoHS Vastavusdeklaratsioon EDR 40 32-40 LGR / 2011546 , 0.12MB , pdf

Laadi alla

Toote joonis EDR 40 32-40 LGR / 2011546, 77.14 kB, jpg

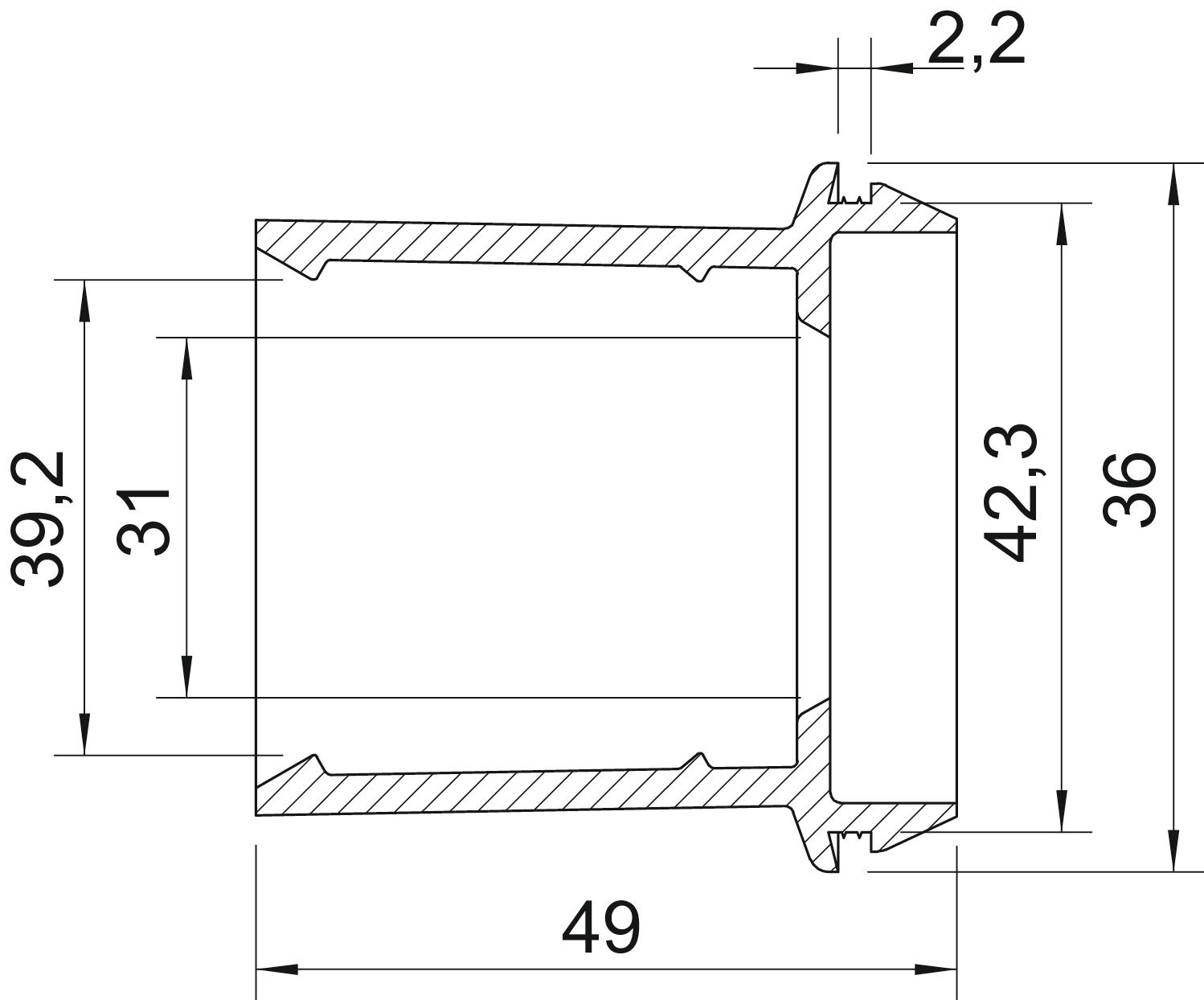

Mõõdistatud joonis EDR 40 32-40 LGR / 2011546, 79.43 kB, jpg

EDR 40 32-40 LGR / 2011546
