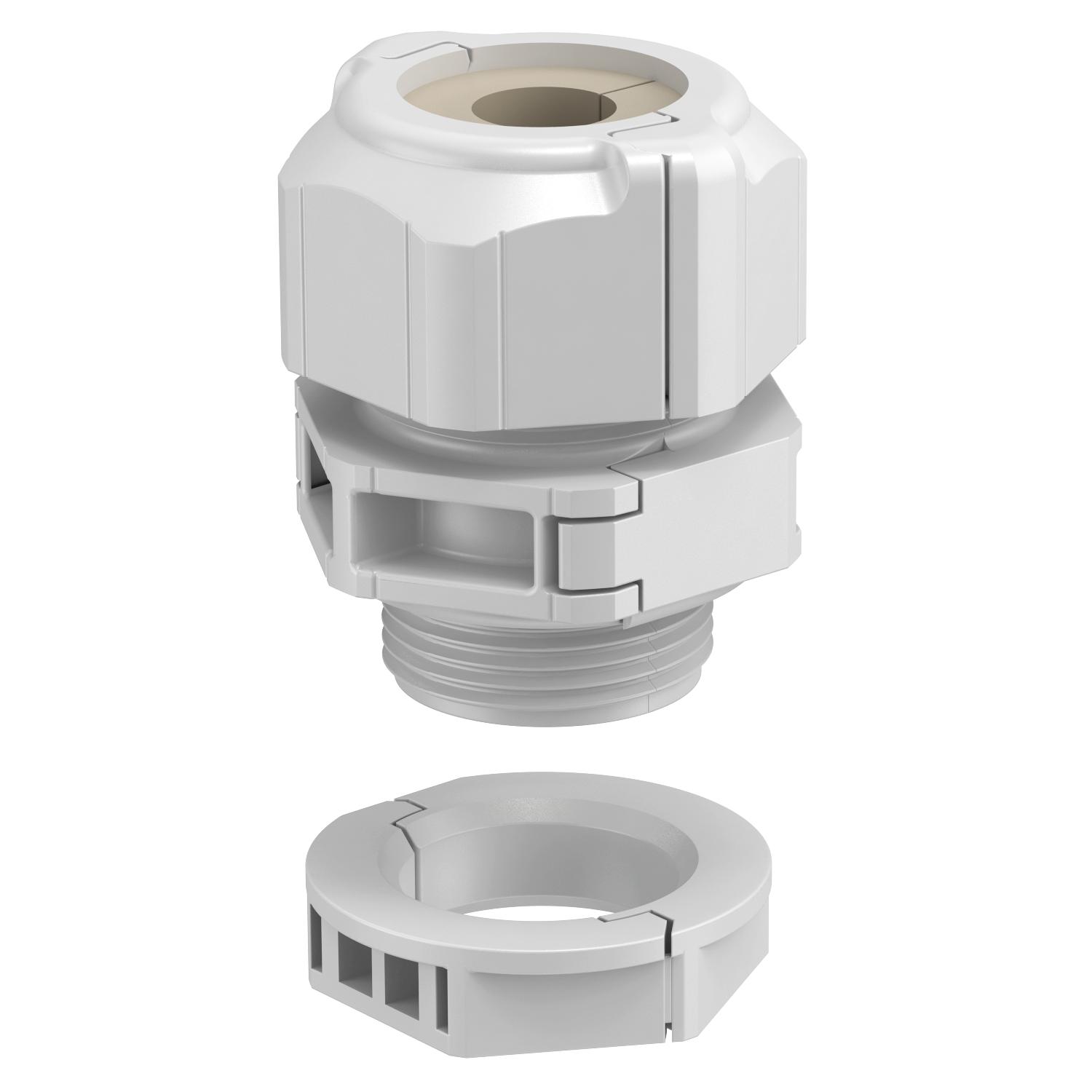

Lahtivõetav hülsstihend, tihendiosa, 1 kaabel, helehall
Artikli nr. 2024948 | EAN 4012196536689
- Toote kirjeldus
-
Toote kirjeldusLahtivõetav hülsstihend V-TeC TB... tagab kõigile V-TEC tüüpi hülsstihenditele omaselt kaabli turvalise tihendamise. Näiteks eelnevalt otsastatud tugev- ja nõrkvoolukaablite paigaldamine on tänu hülsstihendi lahtivõetavusele muretu ja kiire.
Asendamatu on V-TEC TB ka olemasoleva paigaldise ümberehitamisel, samuti "parandushülsstihenditena",
kuna pole vaja eelnevalt paigaldatud kaableid demonteerida, saab selle paigaldada tootmisprotsessi katkestamata.
Komplekt koosneb ühest vahemuhvist, ühest kübarmutrist ja tihendist, tarnekomplektis on loomulikult ka kontramutter.
-
- Tehnilised andmed
-
Tehnilised andmed

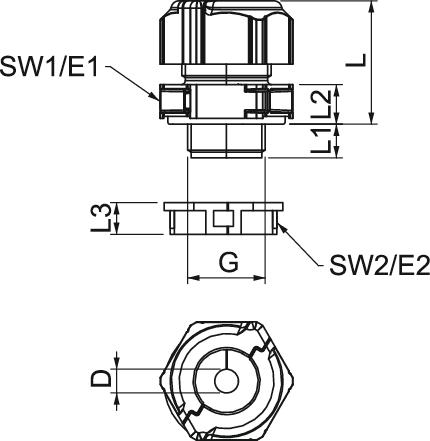

1. mutrivõtme laius 30 mm 2. mutrivõtme laius 27 mm Aukude arv 1 Ebastabiilne pöördemoment 2 Nm Ex-tsooni "gaas" jaoks ilma Ex-tsooni "tolm" jaoks ilma Ex-tsooni jaoks ilma halogeenita jah kaitseklass IP67 Keere M20 x 1,5 Keerme nimimõõt 20 Keerme pikkus 10 mm Keerme tüüp meetriline Keermesamm 1,5 mm Klaaskiuga tugevdatud ei Kontramutriga jah Kõrgus 40 mm Laius 29 mm Lamekaabli hülsstihend ei Leegile vastupidav kooskõlas VDE 0471/DIN 695 osaga 2-1, testimistemperatuur 650 °C Löögikindel jah Materjal Polükarbonaat Max tihendusvahemik D 15,5 mm Min tihendusvahemik D 11,5 mm Mitmekordne tihend ei Mõõde M20 Mõõt D 14 mm Mõõt E1 (mm) 33,5 mm Mõõt E2 30 mm Mõõt G M20x1,5 mm Mõõt L 30 mm Mõõt L1 10 mm Mõõt L2 8,5 mm Mõõt L3 8 mm Mõõt P max 30,5 mm Mõõt P min 24,5 mm Mudel otse Paindumiskaitse ei Pikkus 30 mm Plahvatusohtlikku keskonda ei Poolitatav läbiviik jah Rakendustemperatuuri vahemiku max 80 °C Rakendustemperatuuri vahemiku min -20 °C Tihendi liik Rõngastihend Tõmbetakistuse võimalus ei Värv helehall - Kõik tüübid
- Allalaadimised
-
EÜ vastavusdeklaratsioon V-TEC TB20 11-14 / 2024948 , 0.05MB , pdfREACH Vastavusdeklaratsioon V-TEC TB20 11-14 / 2024948 , 0.12MB , pdfRoHS Vastavusdeklaratsioon V-TEC TB20 11-14 / 2024948 , 0.12MB , pdfMontaažijuhend V-TEC TB20 , 1.36MB , pdf
