Liigendpoogna element 60 A2 200 | 1,5

morepic-1

morepic-2

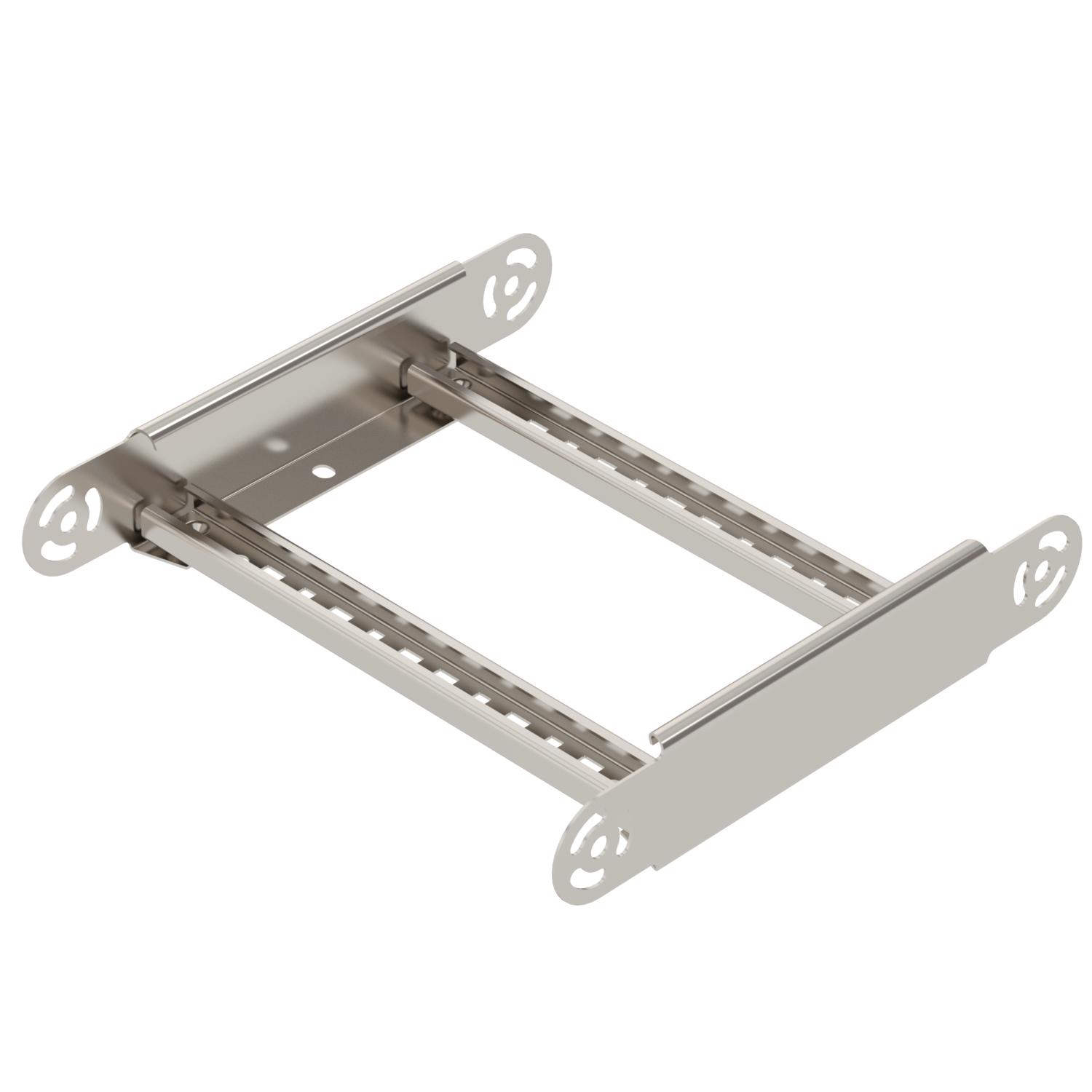

Liigendpoogna element 60 A2

Artikli nr. 6225460 | EAN 4012196567218

Artikli nr. / Tüüp

Laius

Tala paksus	1,5 mm

Toote kirjeldus

Toote kirjeldus

Liigendpoogna element keevitatud pulgaga, kõigile kaabliredelitüüpidele küljekõrgusega 60 mm.

Tehnilised andmed

Mõõtmed

Kõrgus	60 mm
Külgprofiili teostus	lame profiil
Külje perforatsioon	ei
Laius	200 mm
Materjal	Roostevaba teras 1.4301
Mõõde	60x200
Mõõt B	200 mm
Mõõt R	200 mm
Pika sildega teostus	ei
Pinnakate	hele, järeltöödeldud

Põlv (nurk)	reguleeritav
Pulkade teostus	Perforeeritud profiil
Roostevaba teras, peitsitud	ei
Šarniirtoime	ei
Tala paksus	1,5 mm
Toimetagamine	ei
Ühenduse teostus	intergreeritud jätkuelement
Ümbersuunaja	Vertikaalne, tõusev/langev
Värv	roostevaba teras

Kõik tüübid

Kõik tüübid

Tüüp	Laius	Tala paksus	Artikli nr.	Kogus	kl. VKE
LGBE 620 A2	200 mm	1,5 mm	6225460	Tükki	1 Tükki
LGBE 630 A2	300 mm	1,5 mm	6225462	Tükki	1 Tükki
LGBE 640 A2	400 mm	1,5 mm	6225464	Tükki	1 Tükki
LGBE 650 A2	500 mm	1,5 mm	6225466	Tükki	1 Tükki
LGBE 660 A2	600 mm	1,5 mm	6225468	Tükki	1 Tükki

Tarvik

Paigalduse tarvikud

Rohkem	Tüüp	Artikli nr.	Kogus	kl. VKE
Ümarpeapolt koos kombimutriga 2A	FRSB 6x12 A2	6406138	Tükki	100 Tükki

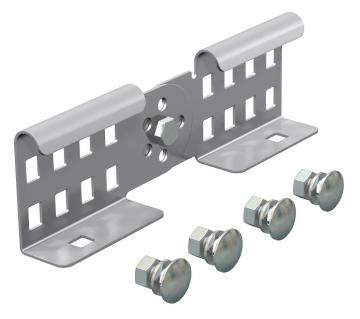

Liigendühendus A2	LGVG 60 A2	6208947	Tükki	10 Tükki

Allalaadimised

Tooteleht LGBE 620 A2 / 6225460 , 0.20MB , pdf

Juhend KTS Kabeltragsysteme , 1.61MB , pdf

Brošüür Keevitatud kaabliredelisüsteem , 2.10MB , pdf

Kataloog Kabeltragsysteme , 45.23MB , pdf

Vastavusdeklaratsioon LGBE 620 A2 / 6225460 , 0.17MB , pdf

UK-vastavusdeklaratsioonid LGBE 620 A2 / 6225460 , 0.09MB , pdf

Laadi alla

Montaažijuhend Kaabliredelisüsteemi paigaldusjuhend , 6.36MB , pdf

Montaažijuhend KTS paigaldusjuhend versioon 1.1 Kasutatav kõigil OBO kaablikandesüsteemidel , 2.61MB , pdf

Toote joonis LGBE 620 A2 / 6225460, 65.54 kB, jpg

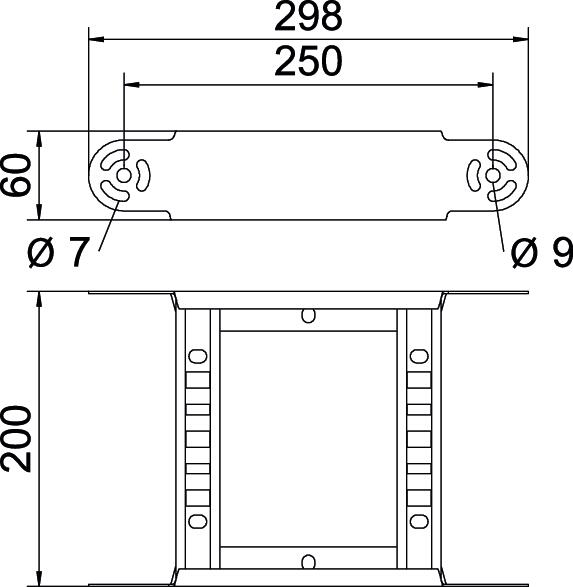

Mõõdistatud joonis LGBE 620 A2 / 6225460, 29.25 kB, jpg
