- Toote kirjeldus
-

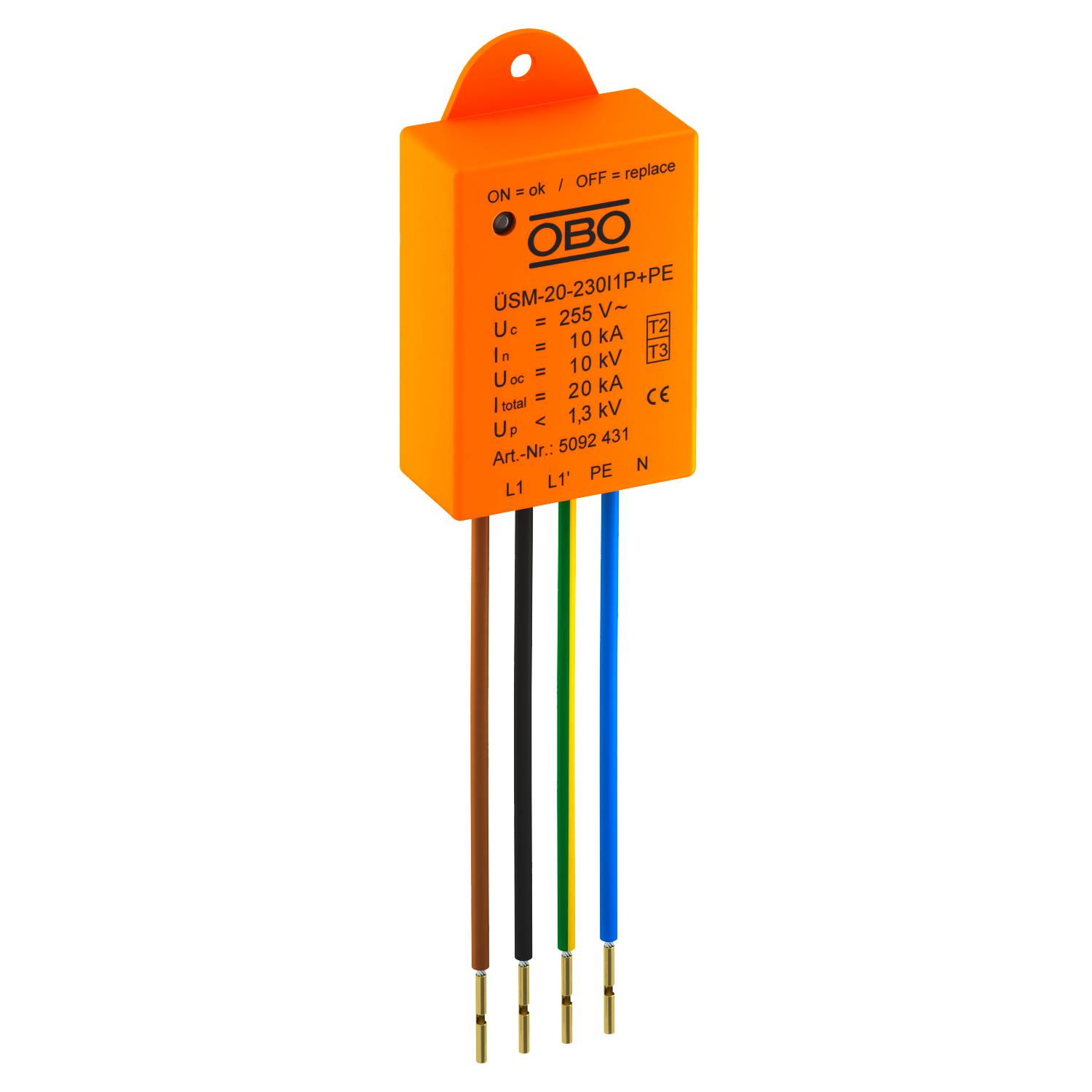

Toote kirjeldusLiigpingekaitsemoodul tüüp 2+3 vastavalt DIN EN 61643-11, 230/400 V võrkudele.
Mõeldud LED-valgustite kaitseks.
• funktsioneerimisnäidikuga ja koormusvooluringluse väljalülitamisega piiriku rikke korral
• väike ehitussuurus paigaldamiseks mastiühenduskarpidest või LED juhtseadme ette
• 1+NPE kaitseahel lahendusvooluga maksimaalselt 20 kA
• liigpinge piiramine alla 1300 V või 1000 V 5 kA korral
• rikke korral valgustite väljalülitusega või väljalülitumiseta ühendusvariandid
Kasutamine: kaabli üleminekukarpides, harukarpides, kaablikanalites ja -karbikutes kuni põrandas-paigaldussüsteemideni.
Elektrooniliste seadmete, näiteks LED-tulede kaitsmiseks liigpinge eest.
- Tehnilised andmed
-
Tehnilised andmed

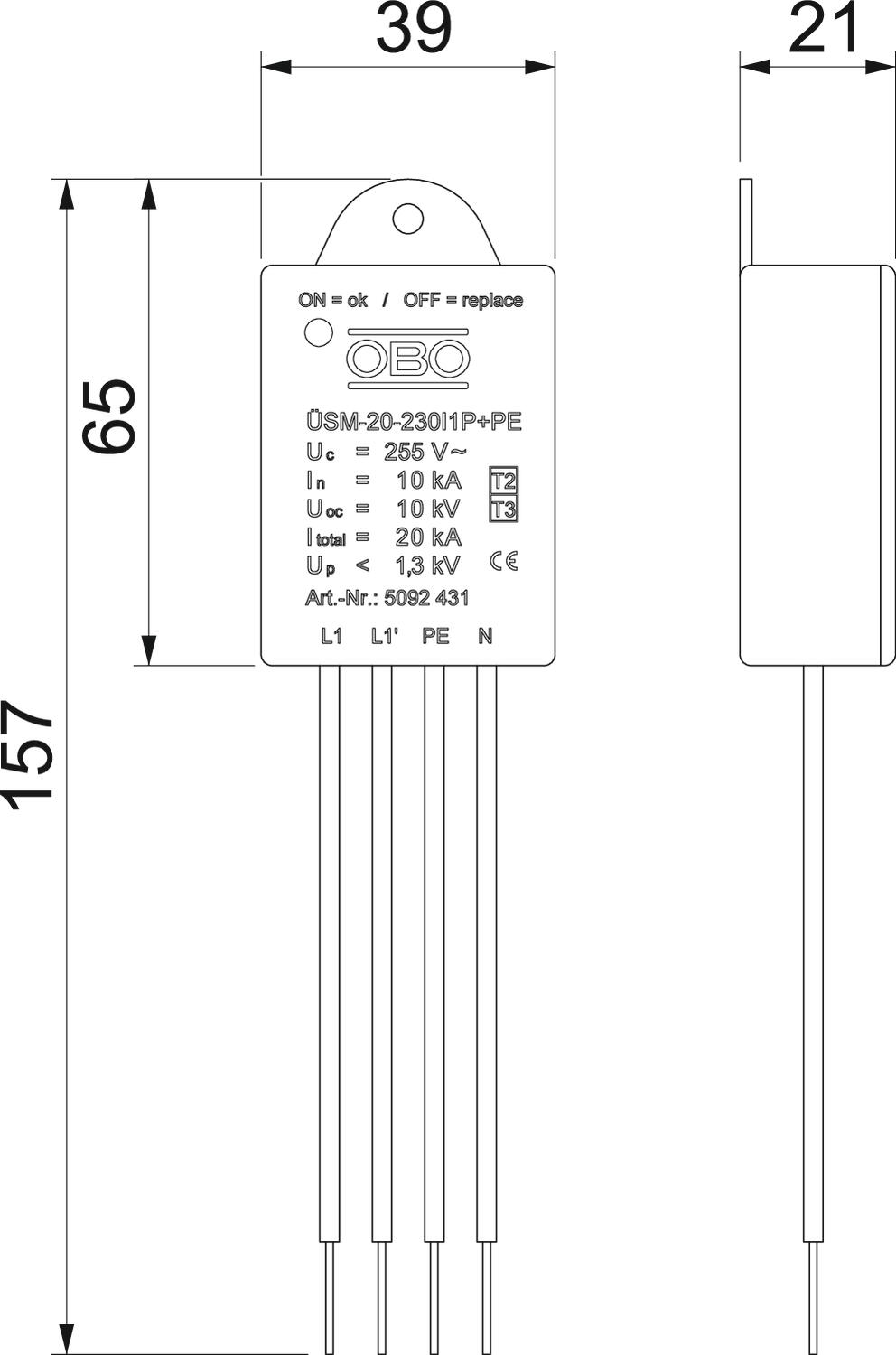

Impulssvoolu nimiväärtus (8/20 µs) 10 kA Impulssvoolu nimiväärtus (8/20 µs) [L-N] 10 kA Impulssvoolu nimiväärtus (8/20 µs) [N-PE] 10 kA kaitseklass IP20 Kaitsetase [L-N] ≤1,3 Kõrgus 21 mm Lahendusvool (8/20 µs) [kokku] 20 kA Laius 40 mm Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt klass II+III Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11 Tüüp 2+3 LPZ 1→2 Maksimaalne eelkaitse 16 A Maksimaalne lahendusvool (8/20 μs) 20 kA Max rakendustemperatuur 80 °C Min rakendustemperatuur -40 °C Mõõde 230V Mudel 1-pooluseline + NPE kaitseklass I elektriseadmete jaoks OBO nimikoormusvool (sisestus-/väljastusklemm) 16 A Paigaldusviis muu Pikkus 155 mm Pooluste teostus 1+N/PE Seadme signalisatsioon optiline Suurim lahendusvool (8/20 μs) [L-N] 10 kA Suurim lahendusvool (8/20 μs) [N-PE] 10 kA Suurim talitluspinge (L-N) 255 V Suurim talitluspinge (N_PE) 255 V Suurim talitluspinge AC 255 V Testiklass, tüüp 2 jah Testiklass, tüüp 3 jah Tunnusvool AC (50/60 Hz) 230 V ühenduskaabli pikkus 0,09 m Ühine kaitsetase [L-PE] 1,5 kV vastuvõtuaeg <25 ns Võrgu max liigvoolu kaitse 16 - Kõik tüübid
- Allalaadimised
-
Kataloog Überspannungsschutz , 28.42MB , pdfEÜ vastavusdeklaratsioon ÜSM-20-230I1P+PE / 5092431 , 0.13MB , pdfREACH Vastavusdeklaratsioon ÜSM-20-230I1P+PE / 5092431 , 0.12MB , pdfRoHS Vastavusdeklaratsioon ÜSM-20-230I1P+PE / 5092431 , 0.12MB , pdfMontaažijuhend Paigaldusjuhend ÜSM-20-230I1P+PE , 2.00MB , pdfPaigaldusjuhend Paigaldusjuhend ÜSM-LED 230, ÜSM-LED 440 , 2.00MB , pdf
